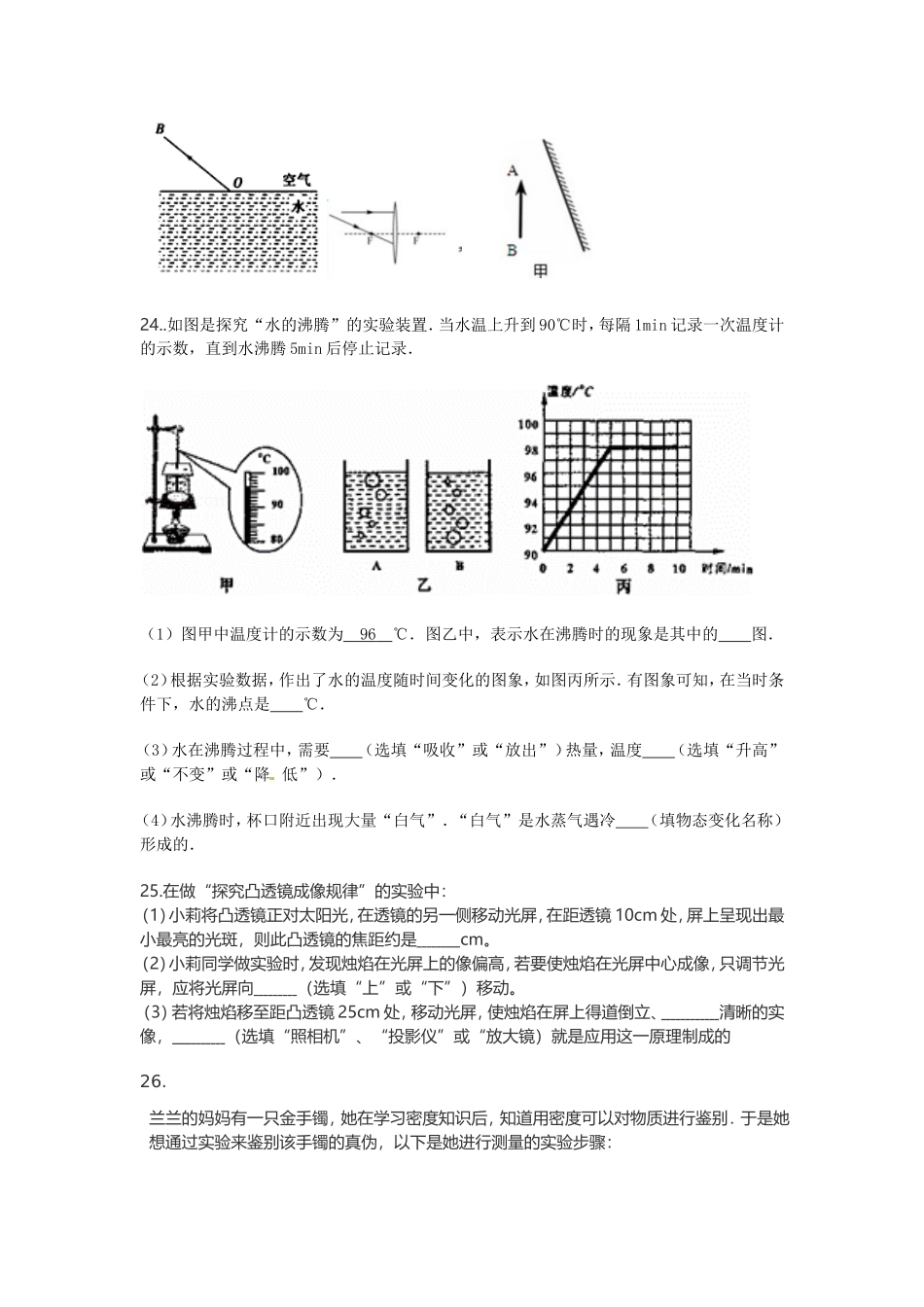

21.如图所示,OB是一束光如图所示,OB是一束光由空气射入到水面后的反射光线,画出入射光线并画出折射光线的大致方向.22.请在图乙中画出经过透镜折射后的光线24..如图是探究“水的沸腾”的实验装置．当水温上升到90℃时，每隔1min记录一次温度计的示数，直到水沸腾5min后停止记录．（1）图甲中温度计的示数为96℃．图乙中，表示水在沸腾时的现象是其中的图．（2）根据实验数据，作出了水的温度随时间变化的图象，如图丙所示．有图象可知，在当时条件下，水的沸点是℃．（3）水在沸腾过程中，需要（选填“吸收”或“放出”）热量，温度（选填“升高”或“不变”或“降低”）．（4）水沸腾时，杯口附近出现大量“白气”．“白气”是水蒸气遇冷（填物态变化名称）形成的．25.在做“探究凸透镜成像规律”的实验中：（1）小莉将凸透镜正对太阳光，在透镜的另一侧移动光屏，在距透镜10cm处，屏上呈现出最小最亮的光斑，则此凸透镜的焦距约是cm。（2）小莉同学做实验时，发现烛焰在光屏上的像偏高，若要使烛焰在光屏中心成像，只调节光屏，应将光屏向（选填“上”或“下”）移动。（3）若将烛焰移至距凸透镜25cm处，移动光屏，使烛焰在屏上得道倒立、清晰的实像，（选填“照相机”、“投影仪”或“放大镜）就是应用这一原理制成的26.兰兰的妈妈有一只金手镯，她在学习密度知识后，知道用密度可以对物质进行鉴别．于是她想通过实验来鉴别该手镯的真伪，以下是她进行测量的实验步骤：（1）用调节好的天平测出金手镯的质量，当天平平衡时，右盘中砝码及游码的位置如图1所示．金手镯的质量______g；（2）按图2所示的方法测出金手镯的体积，金手镯的体积是______cm3；（3）金手镯的密度为______kg/m3．27.一辆汽车在平直公路上行驶，在10min内前进6km，停车10min后又以72km/h的速度匀速行驶20min，求：（1）汽车停车前的平均速度；（2）汽车在全程中的平均速度．28.一个容积为5×10-4m3玻璃瓶放在水平桌面上,里面盛有0.3千克的水,把小鹅暖石逐个投入瓶内.当总共投了0.5kg的石块后,水面刚好升到瓶口.（1）求水的体积（2）石块的密度
