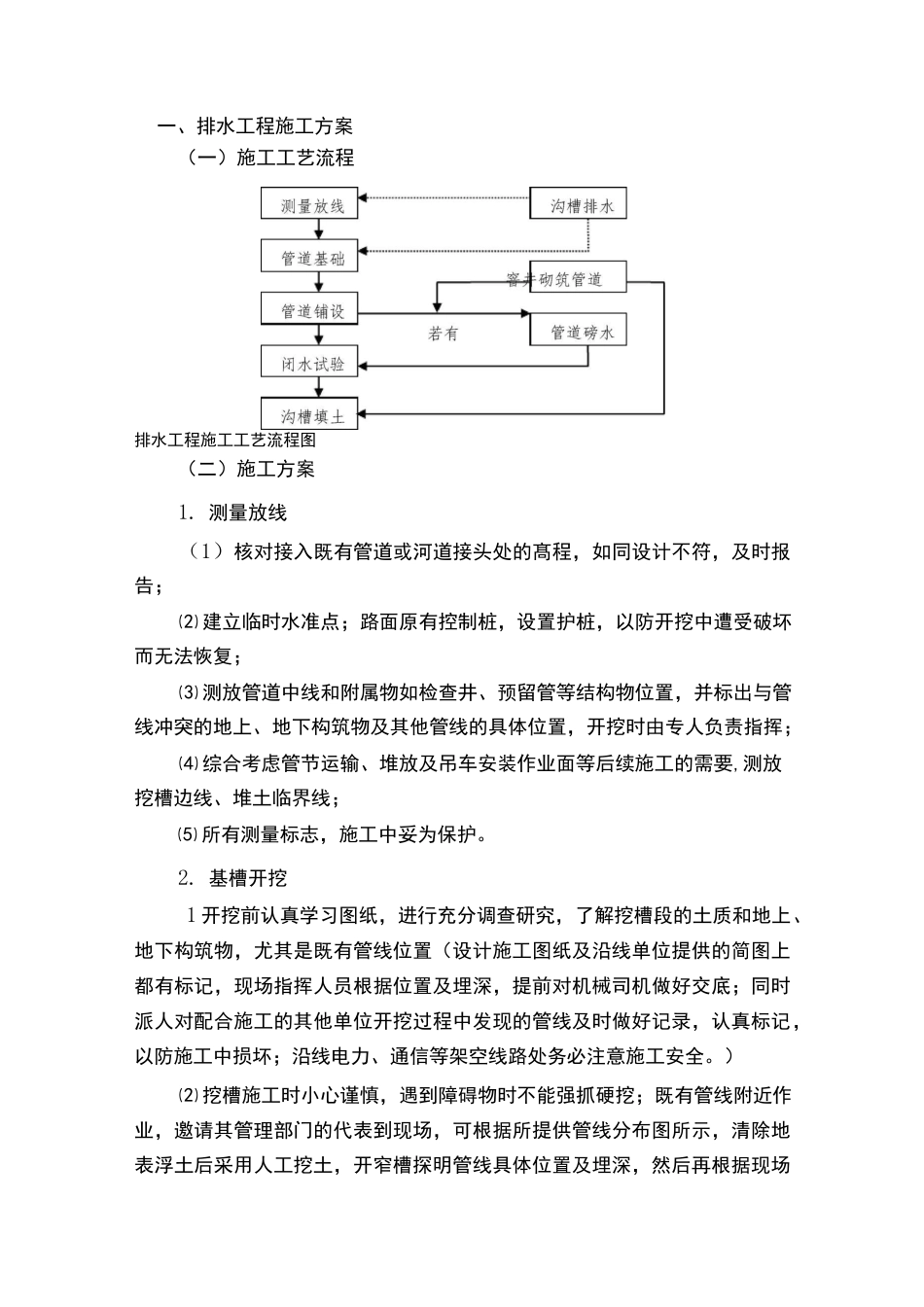

一、排水工程施工方案（一）施工工艺流程排水工程施工工艺流程图（二）施工方案1.测量放线（1）核对接入既有管道或河道接头处的髙程，如同设计不符，及时报告；⑵建立临时水准点；路面原有控制桩，设置护桩，以防开挖中遭受破坏而无法恢复；⑶测放管道中线和附属物如检查井、预留管等结构物位置，并标出与管线冲突的地上、地下构筑物及其他管线的具体位置，开挖时由专人负责指挥；⑷综合考虑管节运输、堆放及吊车安装作业面等后续施工的需要,测放挖槽边线、堆土临界线；⑸所有测量标志，施工中妥为保护。2.基槽开挖1开挖前认真学习图纸，进行充分调查研究，了解挖槽段的土质和地上、地下构筑物，尤其是既有管线位置（设计施工图纸及沿线单位提供的简图上都有标记，现场指挥人员根据位置及埋深，提前对机械司机做好交底；同时派人对配合施工的其他单位开挖过程中发现的管线及时做好记录，认真标记，以防施工中损坏；沿线电力、通信等架空线路处务必注意施工安全。）⑵挖槽施工时小心谨慎，遇到障碍物时不能强抓硬挖；既有管线附近作业，邀请其管理部门的代表到现场，可根据所提供管线分布图所示，清除地表浮土后采用人工挖土，开窄槽探明管线具体位置及埋深，然后再根据现场实际情况决定能否利用机械实施开挖；开挖位置距离现有建筑物过近，会同设计单位共同采取预防措施。⑶槽底除管道结构宽度外，还根据管径留足0.4〜0.5m的工作宽度。⑷埋深在2m以内的管沟采用人工开挖；超过2m的，运用挖掘机实施开挖；较深的沟槽，宜分层开挖。⑸机械挖槽时，向机械司机详细交底，包括断面、堆土位置、现有地下构筑物情况及施工要求，指定专人与司机配合，并及时丈量槽底高程和宽度，防止超挖和欠挖。⑹机械挖槽，设计槽底以上留20cm左右一层不挖，待人工清挖，严格控制好高程和宽度，以确保槽底土壤结构不被扰动和破坏。⑺挖方妥善安排堆放位置。堆土距坑槽边留lm左右；计划在槽边运送材料的一侧，根据运输工具类型确定合理作业宽度。⑻堆土不得掩埋既有建筑物、各种地下管线的井盖及施工料具等⑼雨天及安全施工注意事项详见相应部分的要求。3.沟槽支撑⑴支撑型式根据槽深、土质、地下水位、施工季节以及槽边建筑物等情况选定，分别采用单板撑、井字撑、稀撑和密撑；雨季施工，支撑型式宜提高一级。⑵撑板厚一般为5cm；方木截面为l5cmxl5cm，必要时加大或换用钢梁；圆撑木小头直径为l0〜l5cm，长度与沟槽适应。劈裂和糟朽的木料不得作为支撑材料。⑶沟槽及时支撑，雨天施工不得空槽过夜。⑷设置支撑时，槽帮应铲除平整，撑板均匀紧贴槽帮；撑木、方木、撑板必须互相贴紧靠牢；方木端应顶木托或扒钉；撑木顺沟槽方向的间距一般为1.5m左右，其长度比支撑未打紧前的空间长2〜6cm,撑木严禁短木接长使用。⑸沟槽支撑经常检查，如发现有撑木弯曲、松动、劈裂等迹象时，必须加固。每次雨后加强检查。⑹支撑拆除采取自下而上的顺序，必须等下层拆撑换土完成后,才拆除其上层的支撑。⑺上下沟槽严禁攀登撑木。4.基底处理⑴挖槽中严格控制槽底高程，做好排水工作，防止超挖和槽底扰动。⑵发现地基土质松软、底部不均匀等特殊情况，会同设计、监理单位确定处理措施并会签变更设计洽商记录。⑶基底严禁超挖，必要时可用灰土回填。⑷地基土需要换填时，彻底清除干净；回填材料、操作方法及质量标准根据具体情况确定。⑸基底原土夯实处理经检验合格后，按设计要求施工管道基础。5.平基⑴基底处理并经检验合格后，方可施工平基。⑵平基砼施工严格按照相关要求组织施工。砼由机械拌合，标准计量，采用滑槽溜放至坑底，机械振捣，现场灌注。砼坍落度可根据地基吸水程度适当调整。靠管口部位铺抹带砂浆，使基础与管口部位粘接良好，并防止接口漏水。⑶采用套环接口的，平基在管口处断开，先施工接口再浇筑砼;平基顶面应凿毛，以便同管座砼可靠连接。⑷平基高程严格控制。且须待其达到规定强度后，方可稳管。6.下管⑴下管以施工安全、操作方便为原则，根据工人操作的熟练程度、管材重量、管长、施工环境、沟槽深浅及吊装设备供应条件等，合理确定下管方法。⑵下管的关键是安全问题，必须由经验较多的工人担任指挥。...
