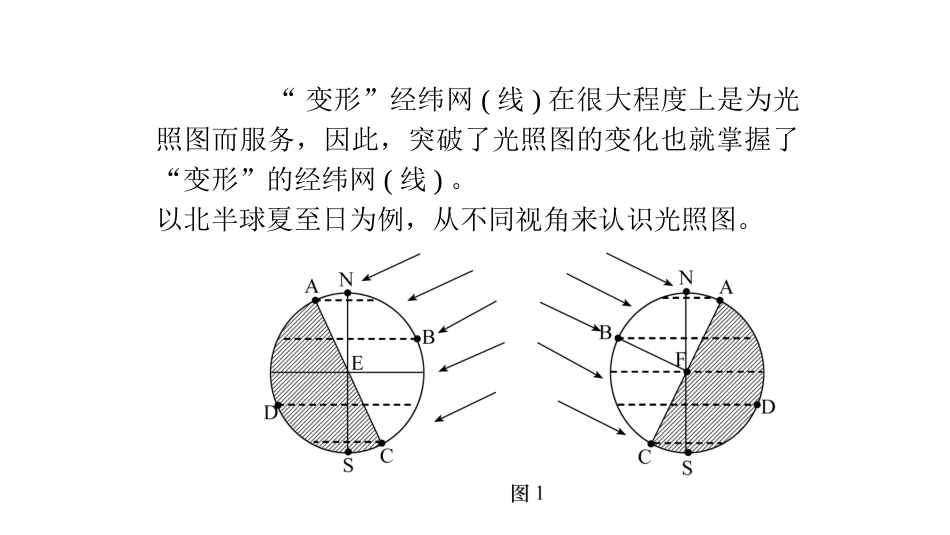

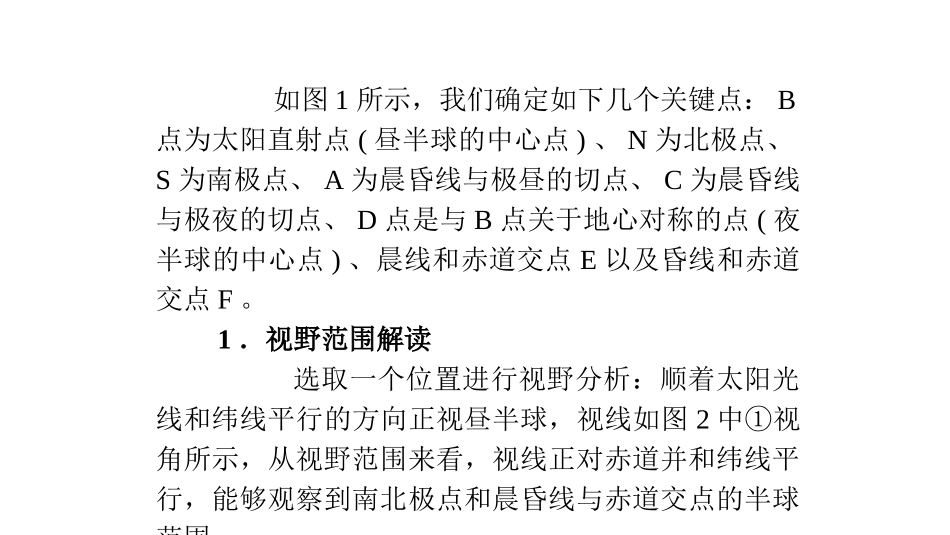

太阳光照图的判读多角度认识光照图“变形”经纬网(线)在很大程度上是为光照图而服务，因此，突破了光照图的变化也就掌握了“变形”的经纬网(线)。以北半球夏至日为例，从不同视角来认识光照图。如图1所示，我们确定如下几个关键点：B点为太阳直射点(昼半球的中心点)、N为北极点、S为南极点、A为晨昏线与极昼的切点、C为晨昏线与极夜的切点、D点是与B点关于地心对称的点(夜半球的中心点)、晨线和赤道交点E以及昏线和赤道交点F。1．视野范围解读选取一个位置进行视野分析：顺着太阳光线和纬线平行的方向正视昼半球，视线如图2中①视角所示，从视野范围来看，视线正对赤道并和纬线平行，能够观察到南北极点和晨昏线与赤道交点的半球范围。如视角①光照图所示，B、C在正视经线(太阳直射经线)上，N、S、E、F在视野边缘上。2．360°观察光照图同理，我们可以逆时针旋转360°，从不同视角按照视野范围观察光照图，如图3所示，每一个视角对应一种光照图。其中，①和⑤、②和⑥、③和⑦、④和⑧视角关于地心相反。⑤视角与①视角相反，沿纬线平视观察得到以夜半球为主的光照图。②视角主要顺着太阳直射光线，是一幅顺光图，中心点为太阳直射点B，视野极限可以看到A、C、E、F，观察到的是一个完整的昼半球；⑥视角与②视角相反，是一幅逆光图，观察到的是完整的夜半球。③和⑦分别是从北极点和南极点俯视观察的极视光照图。④和⑧是从极点附近顺着晨昏圈来观察光照图，是分别以晨昏线的纬度最高点A和C为中心的昼夜平分的光照图，视野极限可看到B、D、E、F。按照视野解读方法，每一个视角看到的光照图都是一个大圆，区别不同光照图的方法是用关键点的转换来定位。比如，视角在②和③之间，可以得到如图4所示的光照图。(除了注意观察不同视角下同一时刻的光照图呈现不同形状之外，还要注意经纬线形状的变化。)【变式训练1】(2014·雅礼中学3月质检)读下图，AC为地球表面一段圆弧，点B为弧AC的中点。据此回答第(1)～(2)题。(1)若B为极点，A为晨昏线与纬线圈的切点，此时湖南农民正在“抢早插晚”(抢收早稻、插种晚稻)，则下列叙述不正确的是()A．A、C两点昼夜长短相同B．A、C两点太阳所在方位相反C．A、C两点地方时相同D．A、C两点正午太阳高度相同(2)若B点位于赤道，A、C两点都位于昏线上，则下列叙述一定正确的是()A．A、B、C三点地方时相同B．B点地方时为6时C．A、C两点夜长之和为24时D．B点地方时为18时【解析】第(1)题，A、C两点位于同一纬线和同一经线圈上，但分属不同经线，所以两点地方时不同。第(2)题，据题意，B点有可能位于晨线上，也可能位于昏线上；此时可能为二分日，也可能非二分日。但不管什么情况下，A、C两点的纬度值总是关于赤道对称，故选C。答案:(1)C(2)C
