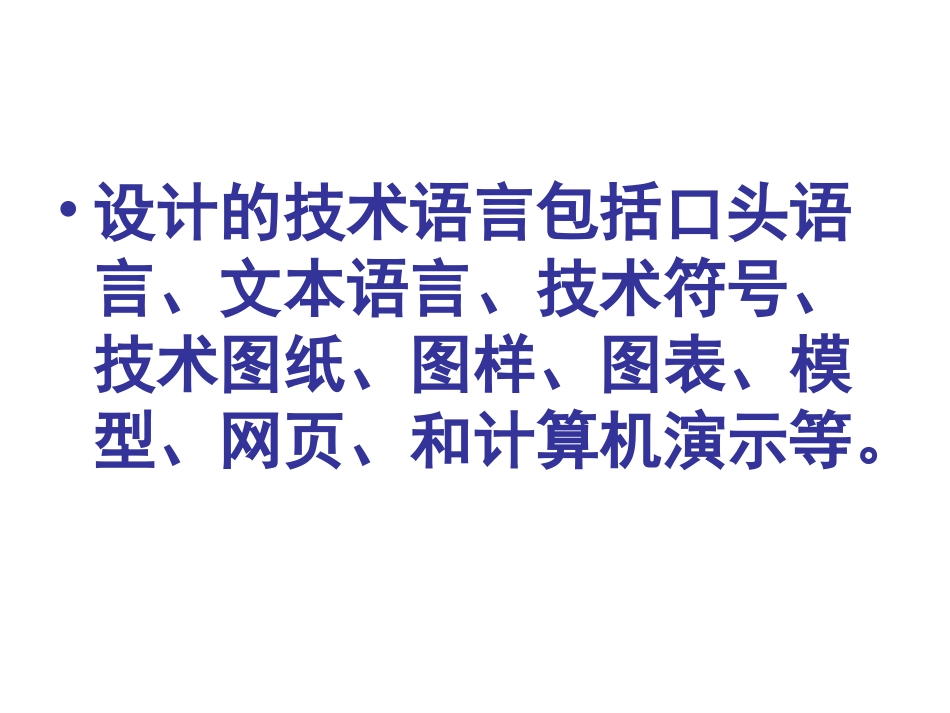

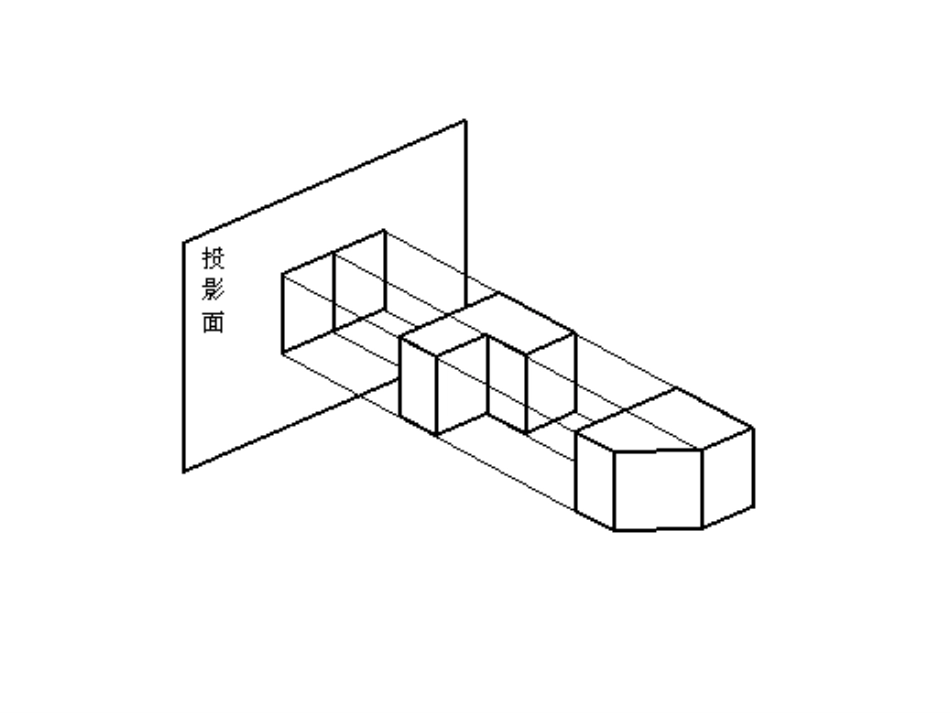

•设计的技术语言包括口头语言、文本语言、技术符号、技术图纸、图样、图表、模型、网页、和计算机演示等。投影法虽然来源于生活，但与生活中的现象有着本质的区别。生活中的影子按投影法画出的投影图平行投影法中心投影法投影法分类投影法分类投射线物体投影面投影投射中心斜投影法正投影法投影法：投射线通过物体，向选定的平面进行投射，并在该面上得到图形的方法正投影法的基本特性1.真实性：当直线、曲线或平面平行于投影面时，直线或曲线反映实长，平面反映真实形状。正投影法的基本原理正投影法的基本特性2.积聚性:当直线、曲面或平面垂直于投影面时，直线积聚成一点，曲面或平面积聚成曲线或直线。正投影法的基本原理正投影法的基本特性3.收缩性：当直线、曲线或平面倾斜于投影面时，直线或曲线投影仍为直线或曲线，但小于实长。平面应小于真实投影大小，与原平面外形类似。正投影法的基本原理有关概念物体向投影面投影所得到的图形称为视图。如果物体向三个互相垂直的投影面分别投影，所得到的三个图形摊平在一个平面上，则就是三视图。三视图的形成三视图的形成三投影面体系三个互相垂直相交的平面，构成三投影面体系V正面H水平面W侧面OOX表示长度OY表示宽度OZ表示高度VWH三视图：就是将物体放在三投影面体系中，使物体主要表面平行或垂直于投影面，用正投影法分别向正面(V)、侧面(W)、水平面(H)三个投影面作正投影得到三个视图。三视图的形成XYOZYVWH三视图间的投影关系主视图V左视图W俯视图H三视图之间的位置关系：主视图：反应物体的主要形状左视图：从左向右观察物体俯视图：从上向下观察物体三视图间的投影关系XYOZYVWH三视图之间存在的投影关系：长对正高平齐宽相等V（长、高）w（宽、高）H（宽、长）在主视图、俯视图中都体现形体的长度，且长度在竖直方向上是对正的，我们称之为长对正。返回在主视图、左视图上都体现形体的高度，且高度在水平方向上是平齐的，我们称之为高平齐。返回返回在左视图、俯视图上都体现形体的宽度，且是同一形体的宽度，是相等的，我们称之为宽相等。返回返回错误的三视图—长未对正1错误的三视图—长未对正1错误的三视图—长未对正2错误的三视图—长未对正2错误的三视图—高不平齐1错误的三视图—高不平齐1错误的三视图—高不平齐2错误的三视图—高不平齐2错误的三视图—宽不相等1错误的三视图—宽不相等1错误的三视图—宽不相等1错误的三视图—宽不相等1错误的三视图错误的三视图错误的三视图错误的三视图体验三视图的作法三视图的作图步骤主视图方向1.确定视图方向左视图方向俯视图方向2.先画出能反映物体真实形状的一个视图4.运用长对正、高平齐、宽相等的原则画出其它视图5.检查,加深,加粗。画出下图所示三棱柱的三视图。俯视图左视图主视图ABC（）（）（）AAB考考你添线补全下列三视图：能力提高：12:已知物体的立体图，请将三视图补充完整提醒：要先确定主视图的方向再来补画三视图练习练习1:1:观察物体找出其对应的三视观察物体找出其对应的三视图图练习练习1:1:观察物体找出其对应的三视观察物体找出其对应的三视图图动手实践2.根据立体图找三视图。练习3:已知物体的主视图、左视图，请将俯视图补画完整。尝试先画立体图切割主视方向切割法返回练习4：已知简单物体的三视图，但三个视图都不完整，请补画完整。提示：长对正高平齐宽相等完整的三视图立体图主视方向左视方向俯视方向小结三视图的形成将物体置于三投影面体系中，使物体主要表面平行或垂直与投影面,用正投影法分别向正面V、侧面W、水平面H投影，即得到物体的三视图。三视图之间的投影关系长对正、高平齐、宽相等补画三视图VWH画图时应注意的问题1、先画主体部分，后画次要部分。2、几个视图要配合着画。不要先画完一个视图，再画另一个视图。3、各部分之间画出分界线4、描深时先画圆或圆弧，后画直线，不可见部分用虚线画出，对称线、轴线和圆的中心线均用点划线画出。画出下图所示物体的三视图。练习:根据三视图想像物体的形状。圆柱圆台手电筒从左向右看圆柱正六棱柱螺丝杆从左向右看圆柱半圆球螺丝钉从左向右看圆柱圆台圆柱热水瓶从上向下看根据下列三...
