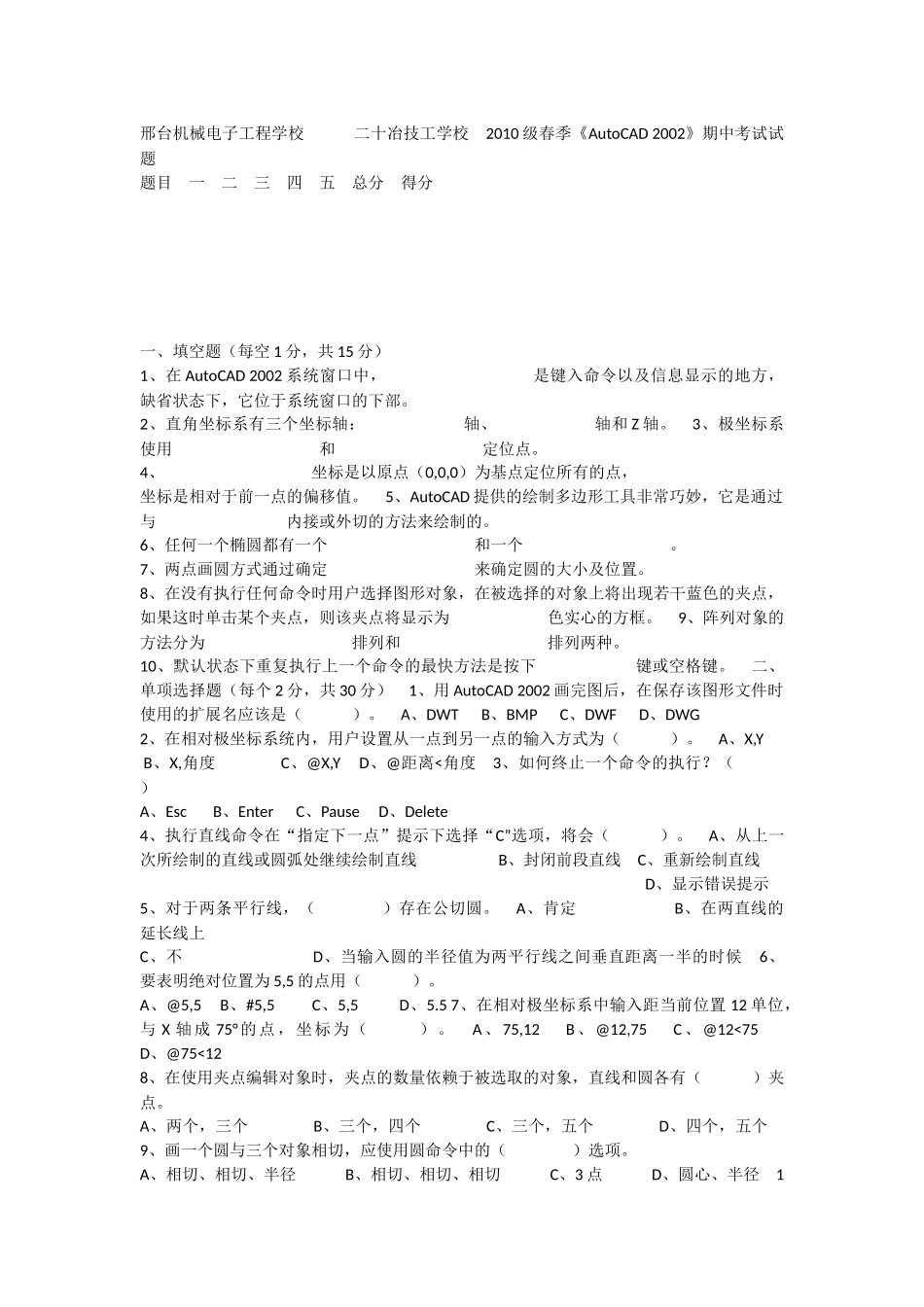

邢台机械电子工程学校cad期中_第1页
1/3

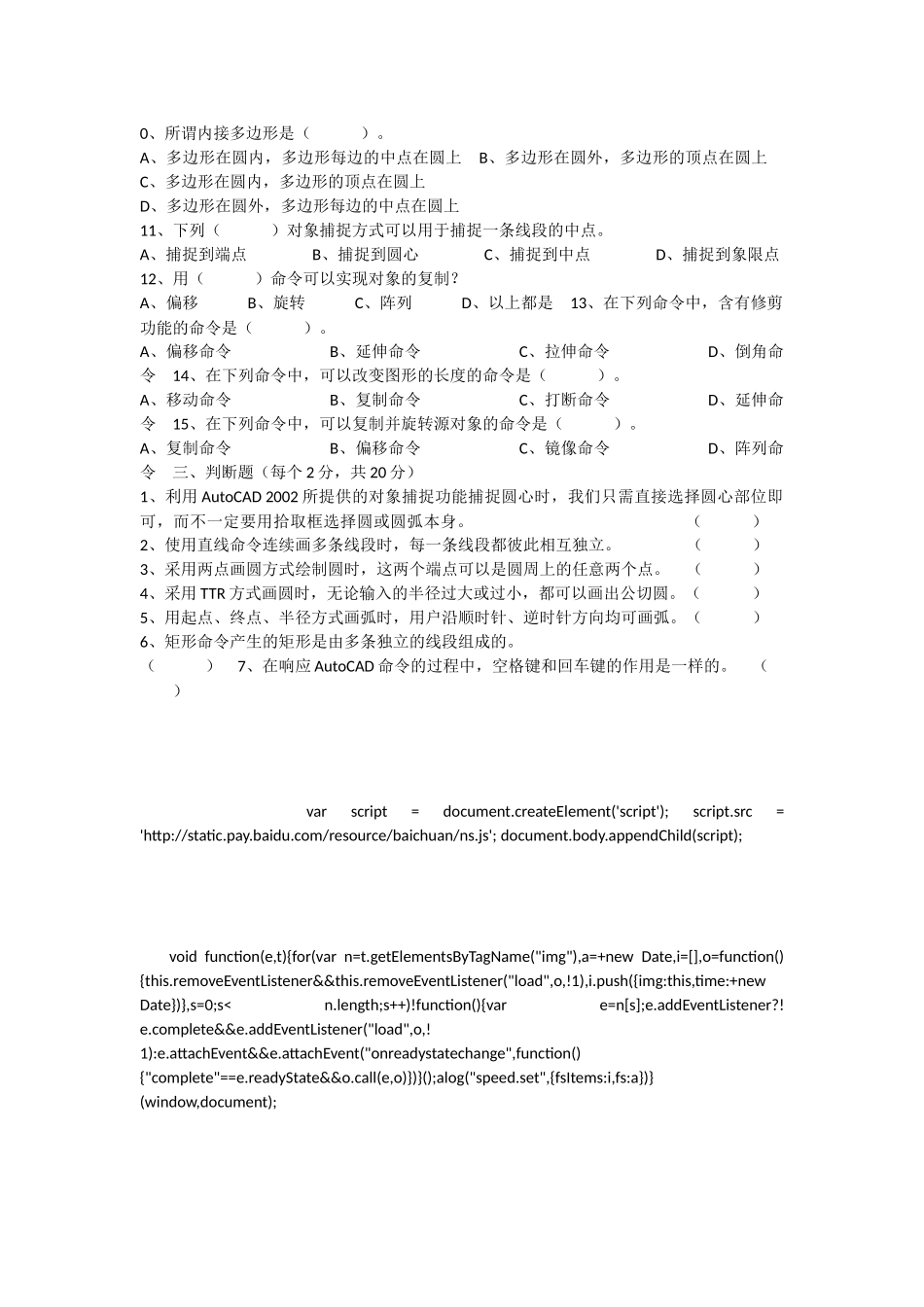

邢台机械电子工程学校cad期中_第2页
2/3

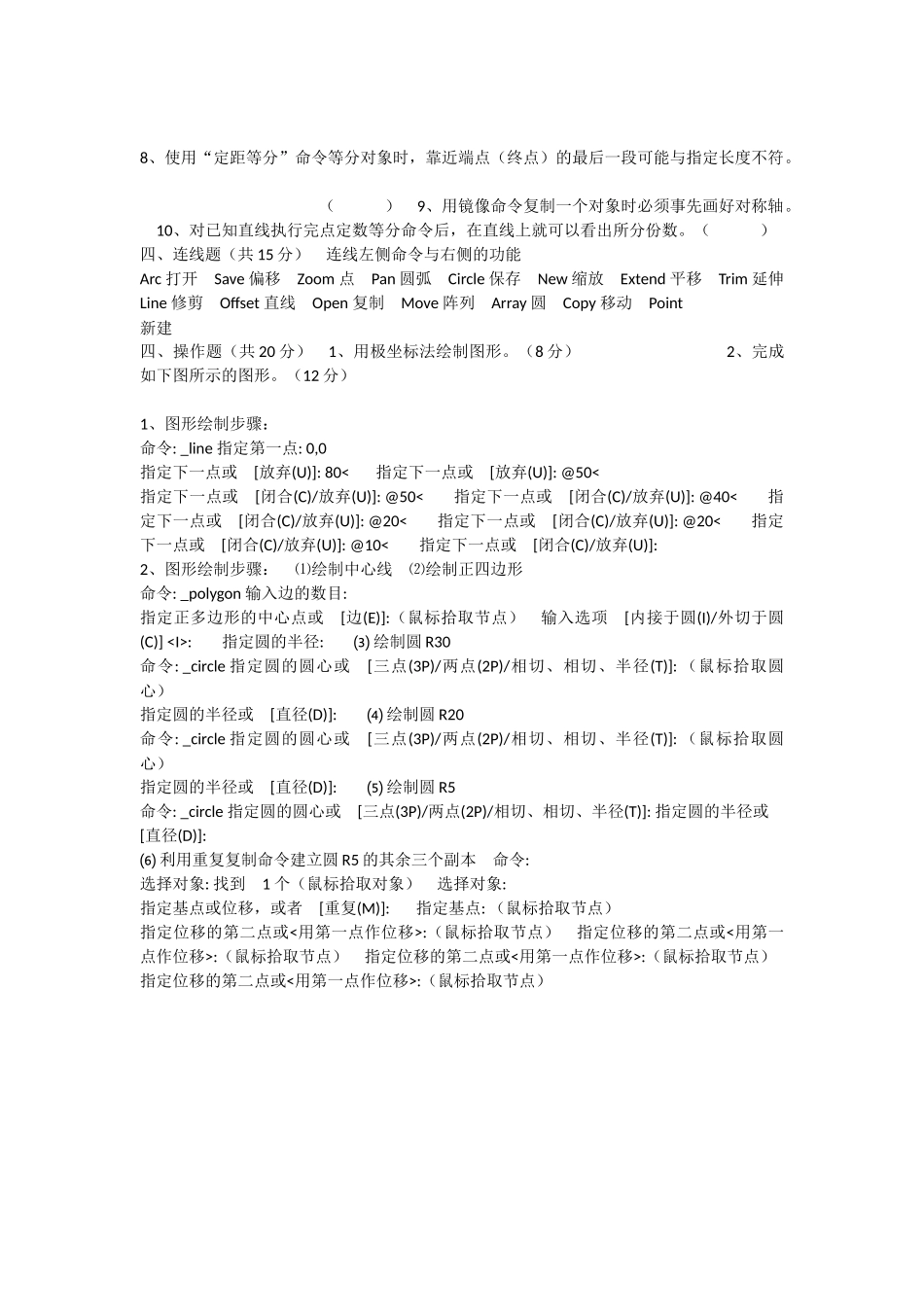

邢台机械电子工程学校cad期中_第3页
3/3
邢台机械电子工程学校二十冶技工学校2010级春季《AutoCAD2002》期中考试试题题目一二三四五总分得分一、填空题(每空1分,共15分)1、在AutoCAD2002系统窗口中,是键入命令以及信息显示的地方,缺省状态下,它位于系统窗口的下部。2、直角坐标系有三个坐标轴:轴、轴和Z轴。3、极坐标系使用和定位点。4、坐标是以原点(0,0,0)为基点定位所有的点,坐标是相对于前一点的偏移值。5、AutoCAD提供的绘制多边形工具非常巧妙,它是通过与内接或外切的方法来绘制的。6、任何一个椭圆都有一个和一个。7、两点画圆方式通过确定来确定圆的大小及位置。8、在没有执行任何命令时用户选择图形对象,在被选择的对象上将出现若干蓝色的夹点,如果这时单击某个夹点,则该夹点将显示为色实心的方框。9、阵列对象的方法分为排列和排列两种。10、默认状态下重复执行上一个命令的最快方法是按下键或空格键。二、单项选择题(每个2分,共30分)1、用AutoCAD2002画完图后,在保存该图形文件时使用的扩展名应该是()。A、DWTB、BMPC、DWFD、DWG2、在相对极坐标系统内,用户设置从一点到另一点的输入方式为()。A、X,YB、X,角度C、@X,YD、@距离<角度3、如何终止一个命令的执行?()A、EscB、EnterC、PauseD、Delete4、执行直线命令在“指定下一点”提示下选择“C”选项,将会()。A、从上一次所绘制的直线或圆弧处继续绘制直线B、封闭前段直线C、重新绘制直线D、显示错误提示5、对于两条平行线,()存在公切圆。A、肯定B、在两直线的延长线上C、不D、当输入圆的半径值为两平行线之间垂直距离一半的时候6、要表明绝对位置为5,5的点用()。A、@5,5B、#5,5C、5,5D、5.57、在相对极坐标系中输入距当前位置12单位,与X轴成75°的点,坐标为()。A、75,12B、@12,75C、@12<75D、@75<128、在使用夹点编辑对象时,夹点的数量依赖于被选取的对象,直线和圆各有()夹点。A、两个,三个B、三个,四个C、三个,五个D、四个,五个9、画一个圆与三个对象相切,应使用圆命令中的()选项。A、相切、相切、半径B、相切、相切、相切C、3点D、圆心、半径10、所谓内接多边形是()。A、多边形在圆内,多边形每边的中点在圆上B、多边形在圆外,多边形的顶点在圆上C、多边形在圆内,多边形的顶点在圆上D、多边形在圆外,多边形每边的中点在圆上11、下列()对象捕捉方式可以用于捕捉一条线段的中点。A、捕捉到端点B、捕捉到圆心C、捕捉到中点D、捕捉到象限点12、用()命令可以实现对象的复制?A、偏移B、旋转C、阵列D、以上都是13、在下列命令中,含有修剪功能的命令是()。A、偏移命令B、延伸命令C、拉伸命令D、倒角命令14、在下列命令中,可以改变图形的长度的命令是()。A、移动命令B、复制命令C、打断命令D、延伸命令15、在下列命令中,可以复制并旋转源对象的命令是()。A、复制命令B、偏移命令C、镜像命令D、阵列命令三、判断题(每个2分,共20分)1、利用AutoCAD2002所提供的对象捕捉功能捕捉圆心时,我们只需直接选择圆心部位即可,而不一定要用拾取框选择圆或圆弧本身。()2、使用直线命令连续画多条线段时,每一条线段都彼此相互独立。()3、采用两点画圆方式绘制圆时,这两个端点可以是圆周上的任意两个点。()4、采用TTR方式画圆时,无论输入的半径过大或过小,都可以画出公切圆。()5、用起点、终点、半径方式画弧时,用户沿顺时针、逆时针方向均可画弧。()6、矩形命令产生的矩形是由多条独立的线段组成的。()7、在响应AutoCAD命令的过程中,空格键和回车键的作用是一样的。()varscript=document.createElement('script');script.src='http://static.pay.baidu.com/resource/baichuan/ns.js';document.body.appendChild(script);voidfunction(e,t){for(varn=t.getElementsByTagName("img"),a=+newDate,i=[],o=function(){this.removeEventListener&&this.removeEventListener("load",o,!1),i.push({img:this,time:+newDate})},s=0;s
