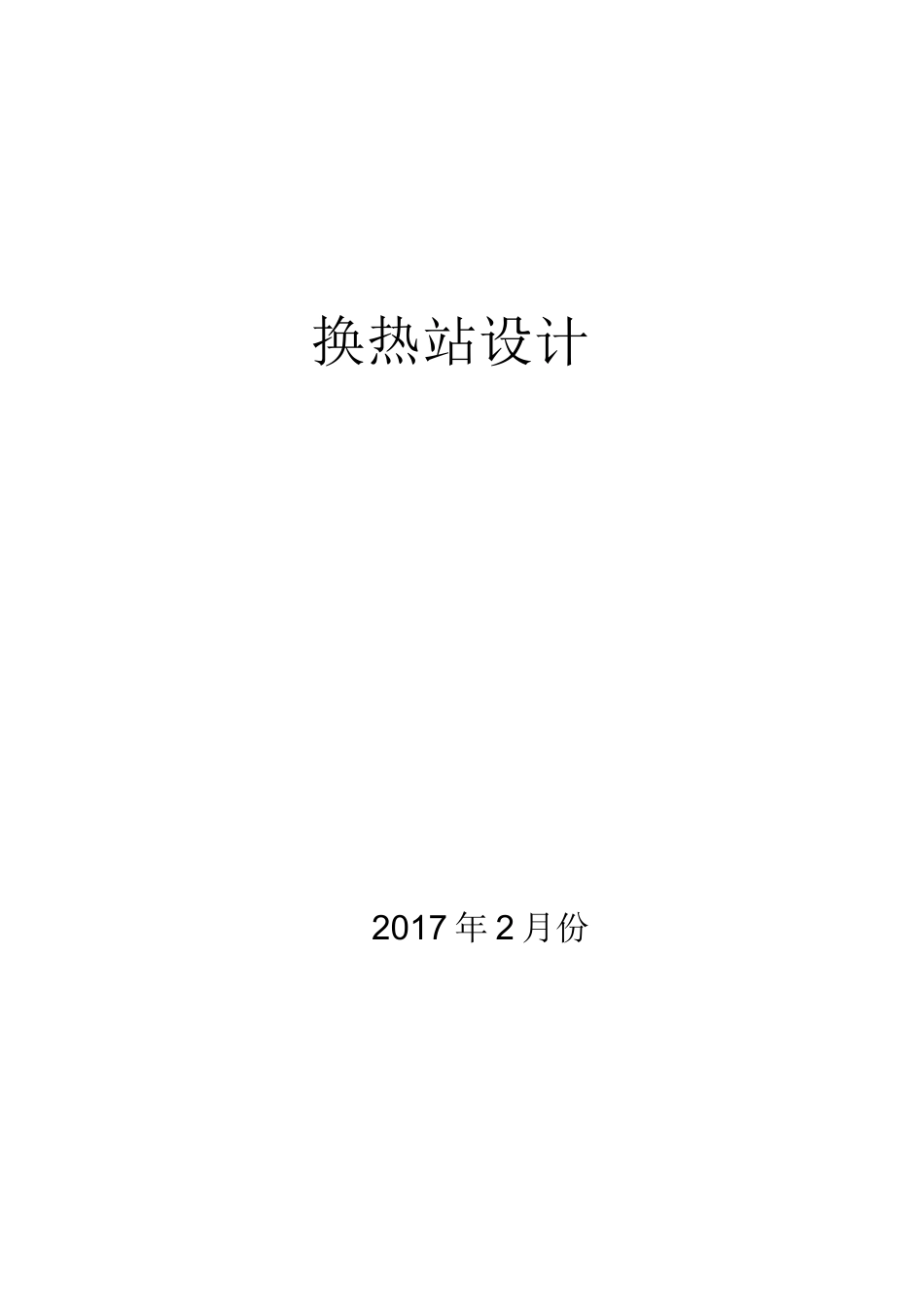

供热系统换热站设计VIP免费

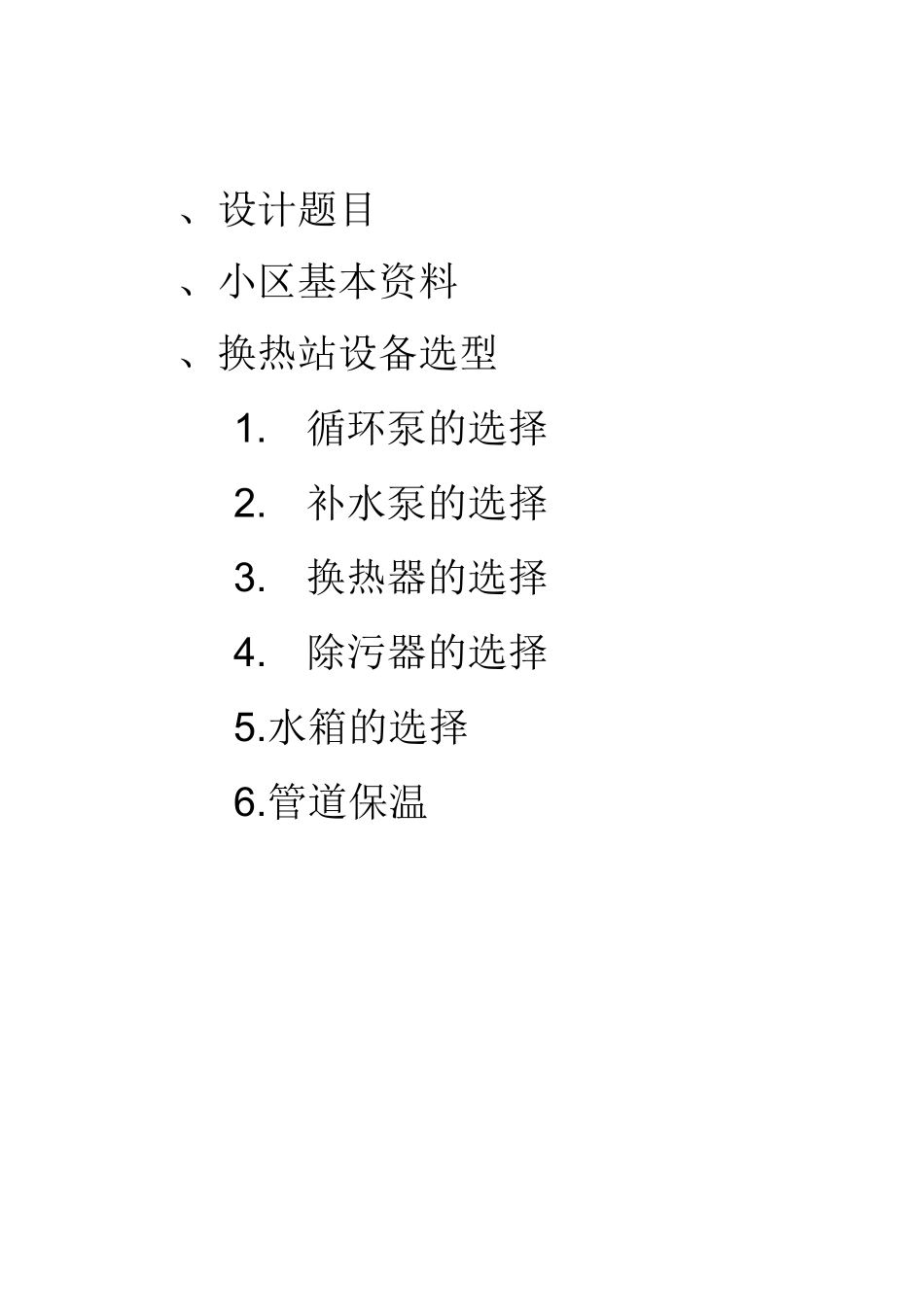

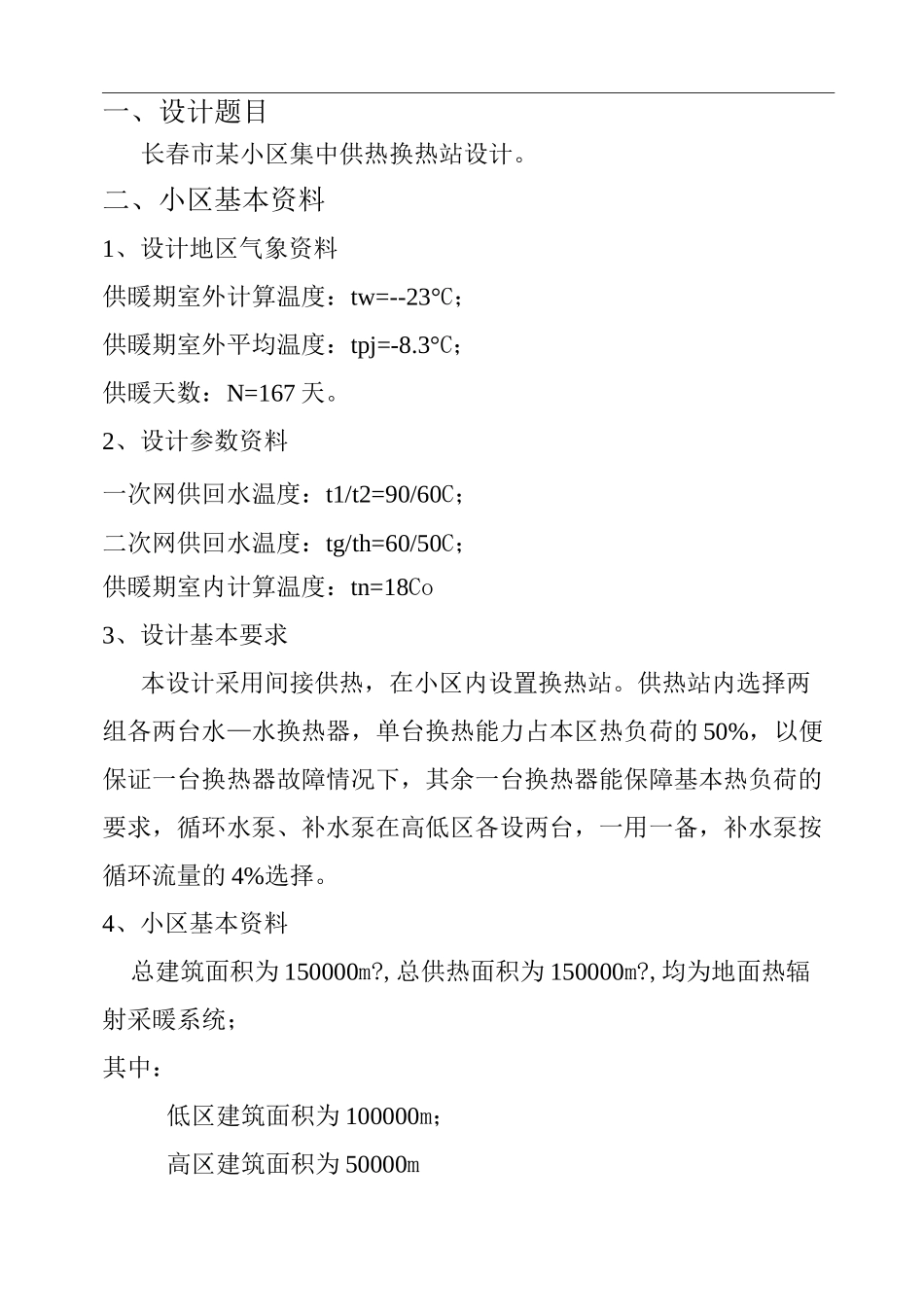

换热站设计2017年2月份、设计题目、小区基本资料、换热站设备选型1.循环泵的选择2.补水泵的选择3.换热器的选择4.除污器的选择5.水箱的选择6.管道保温一、设计题目长春市某小区集中供热换热站设计。二、小区基本资料1、设计地区气象资料供暖期室外计算温度：tw=--23°C；供暖期室外平均温度：tpj=-8.3°C；供暖天数：N=167天。2、设计参数资料一次网供回水温度：t1/t2=90/60C；二次网供回水温度：tg/th=60/50C；供暖期室内计算温度：tn=18Co3、设计基本要求本设计采用间接供热，在小区内设置换热站。供热站内选择两组各两台水—水换热器，单台换热能力占本区热负荷的50%，以便保证一台换热器故障情况下，其余一台换热器能保障基本热负荷的要求，循环水泵、补水泵在高低区各设两台，一用一备，补水泵按循环流量的4%选择。4、小区基本资料总建筑面积为150000m?,总供热面积为150000m?,均为地面热辐射采暖系统；其中：低区建筑面积为100000m；高区建筑面积为50000m换热站总供热面积为150000三、换热站设备选择（一）循环泵的选择：1、循环水泵应满足的条件（1）、循环水泵的总流量应不小于管网的总设计流量，当热水锅炉出口至循环水泵的吸入口有旁通管时，应不计入流经旁通管的流量。（2）、循环水泵的扬程应不小于流量条件下热源、热力网最不利环路压力损失之和。（3）、循环水泵应具有工作点附近较平缓流量扬程特性曲线，并联运行的水泵型号相同。（4）、循环水泵承压耐温能力应与热力网的设计参数相适应。（5）、应尽量减少循环水泵的台数，设置三台以下循环水泵时，应有备用泵，当四台或四台以上水泵并联使用时，可不设备用泵。2、循环水泵的选择1）Q=qf*F*10-3式中：Q----供暖热负荷，KW；qf----建筑物供暖面积热指标，取45W/tf；F----供热面积，m?；2）流量计算根据公式G=3600Q/4.187*1000（tg-th）=0.86Q/(tg-th)式中：G—供暖系统用户的计算流量，t/h；tg—供水计算温度，°C；th—回水计算温度，°C；3)扬程计算根据公式H=(Hn+Hw+Hy)*1.1式中Hn----站内扬程阻力损失，取10m；Hw供回水主干线扬程阻力损失Hy----用户的资用压头，取5m。a、低区流量G=100000*45*0.86/10*1.05*10-3低=406.35m3/hb、低区扬程低区主干线长度为245mHw=245*2*60x1.4*10-4=4.12mH=(10+4.12+5)x1.1=22mc、高区流量G=50000*45*0.86/10*10-3=193.5m3/h高d、高区扬程高区主干线长度为245mHw=245x2x60x1.4/10000=4.12mH=(10+4.12+5)x1.1=22m备注：每个系统各设两台循环泵，一用一备。(二)、补水泵的选择1、补水泵应满足的条件：(1)、闭式热力网补水装置的流量的应根据供热系统的渗漏量和事故补水量确定，一般取允许渗漏量的4倍。(2)、开式热力网补水泵的流量，应根据生活热水最大设计流量和供热系统渗漏之和确定。(3)、补水装置压力不小于补水点管道压力加30-50KPa，如果补水装置同时用于维持热力网静压力时其压力应能满足静压要求。(4)、闭式热力网补水泵宜设两台，此时可不设备用泵。(5)、开式热力网补水泵宜设三台或三台以上，其中一台泵作为备用。2、补水泵的选型在闭式热水供热管网中，补给水泵的正常补水量取决于系统的渗漏水量。系统的渗漏水量与系统规模，施工安装质量和运行管理水平有关。闭式热水网路的补水率不宜大于系统水容量的1%。但是确定补给水泵的流量时还应考虑系统发生事故时的事故补水量，补给水泵的流量应等于供热系统的正常补水量与事故补水量之和，一放取正常补水量的4倍。可知取循环水量的4%(按正常补水量1%，事故补水量为正常补水量4倍)即：G%4G补水泵扬程的确定，根据公式H=(Hn+Hg+Hy)式中Hn站内高差5mHg建筑物高差Hy汽蚀余量，取5m小区最高层为22层，1层至11层（含11层）为低区，12层至22层（含22层）为高区。低区建筑物的高差约为42m，高区建筑物的高差约为77m。a.低区补水泵的扬程H=5+42+5=52mb.低区补水泵的流量G=406.35*4％=16.25m3/hc.高区补水泵的扬程H=5+77+5=87md.高区补水泵的流量G=193.5*4％=7.74m3/h备注：每个系统各设两台补水泵，一用一备。3、SLS型泵的优点：（1）、泵结构紧凑、体积小、外观美观。其立式结构重心较低且重合与泵脚中心，增强可泵的运行稳定性和寿命...
