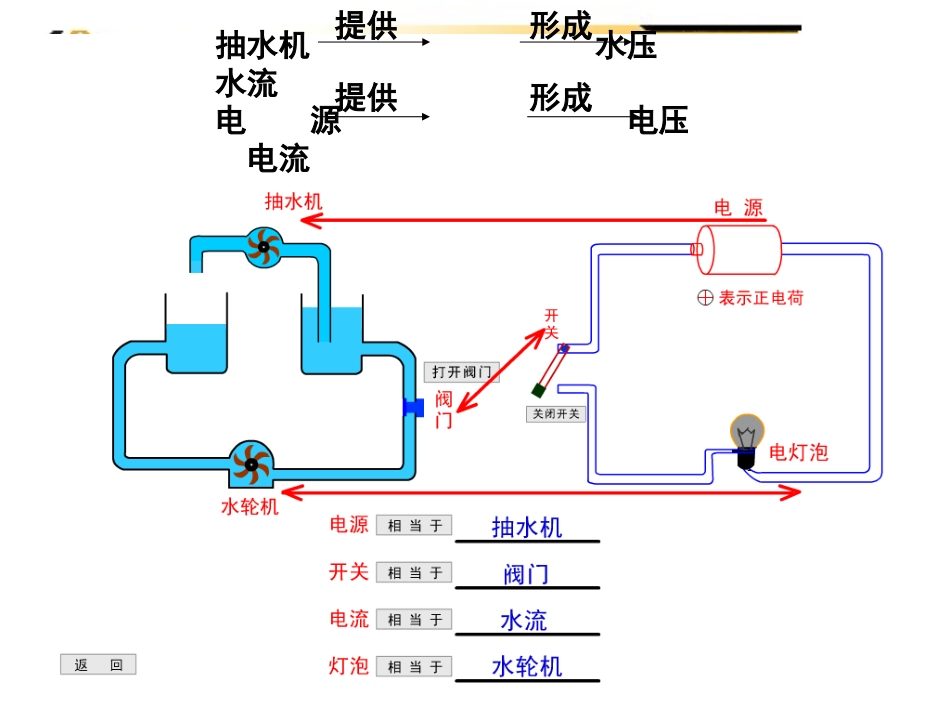

电压：电流产生的原因电源电压电流提供形成抽水机水压水流提供形成1、电源是提供电压的装置，电压是形成电流的原因。2、单位是：伏特简称伏（V）常用单位千伏（kV），毫伏（mV）一、电压U1kV=103V1mV=10-3V比一比,赛一赛1、256kV=V2、220mV=V3、2.8×104μV=mV2.56×1050.22281、电源提供电压的装置，电压是形成电流的原因。2、单位是：伏特简称伏（V）常用单位千伏（kV），毫伏（mV）一节干电池电压为1.5V家庭电路的电压为220V一节蓄电池电压为2V对人体安全电压不高于36V一、电压U电鳐的模样很怪,扁平身子,头和胸连在一起，浑身光滑无鳞，电鳐凭着自己的“电武器”，能随意放电，在海洋里几乎是无敌的,能产生200伏特以上的电压。人如果不小心踩着海底的电鳐时，它放出的电足够将一个成年人电倒。二、电压的测量——电压表315二.电压的测量——电压表构造：量程：0-3V；0-15V分度值：0.1V；0.5V电压表的使用注意点：校零：检查电压表的指针是否对准零刻度线，如有偏差，进行校正。并联：电压表必须并联在被测电路两端，使电流从“＋”接线柱流入电压表，从“－”接线柱流出电压表。使被测电压不超出电压表量程：在已知电压大小的情况下，直接选择合适的量程；若不能判断，则先用大量程“试触”，然后再选择合适的量程。二.电压的测量——电压表构造：量程：0-3V；0-15V分度值：0.1V；0.5V电压表的读数二.电压的测量——电压表实验：练习使用电压表1、测量一节电池的电压2、测量两节串联电池的电压3、(如图)测量串联电路中L1两端的电压下列说法中正确是（）A.电路两端有电压，电路中就一定有持续的电流B.导体中有大量的自由电荷，只要构成通路，导体中就会有电流C.电压是电路中形成电流的原因D.电路中有电流不一定有电压关于电压表的使用，正确的是（）A.电压表不能直接测量电源电压，否则会烧坏B.尽可能选大的量程，以免损坏电压表C.经试触后，被测电压不超过小量程时，应选用较小量程D.电压表接入电路时，不用考虑“+”“-”接线柱的接法如图，小琦用电压表测量灯泡L1两端的电压，为了继续测量灯泡L2两端的电压，她把电压表的左侧接线柱拆开，接到了C点处，这种做法正确吗？为什么？思考－＋如图，小铭连接了电路准备测量左边一只灯发光时两端的电压。电路有错吗？如图所示，要使电压表测灯L2两端的电压，正确的电路图是（）在图所示电路中，开关闭合后，会出现的后果是（）A.电流表与电压表被烧坏B.电流表与电压表都不会被烧坏C.只有电压表会被烧坏D.只有电流表会被烧坏感谢各位老师和家长朋友，请多多指教.感谢同学们的合作，请快速整理仪器!如图所示，已知两只灯泡L1和L2是串联的，则在①、②和③三个电表中（电流表或电压表）判断正确的是()A.①是电流表，②和③是电压表；B.①和③是电压表，②是电流表；C.①和②是电流表，③是电压表；D.①②和③都是电流表L2L1321如图所示，当接通开关S后，发现电流表指针偏转，电压表指针不动，则故障可能是（）A．L1的灯丝断了B．L2的灯丝断了C．L1的接线短路D．L2的接线短路
