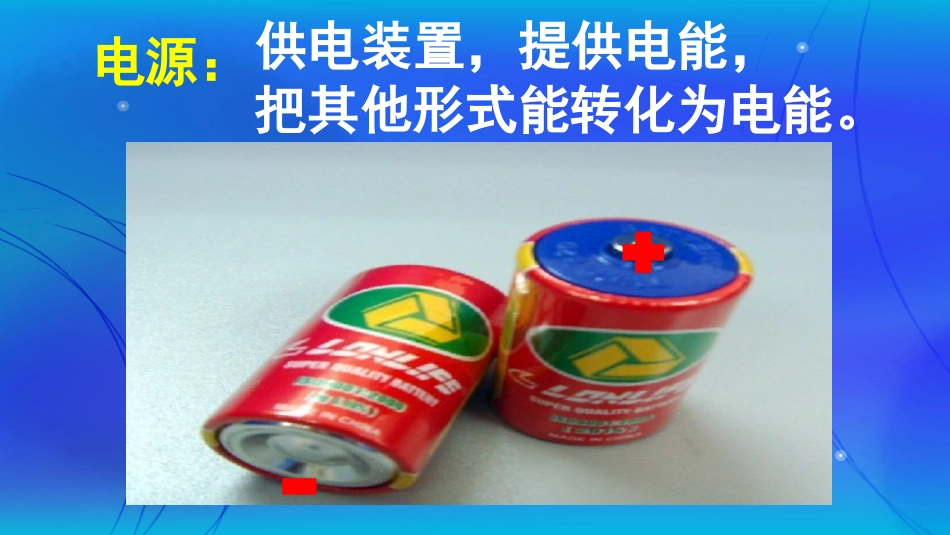

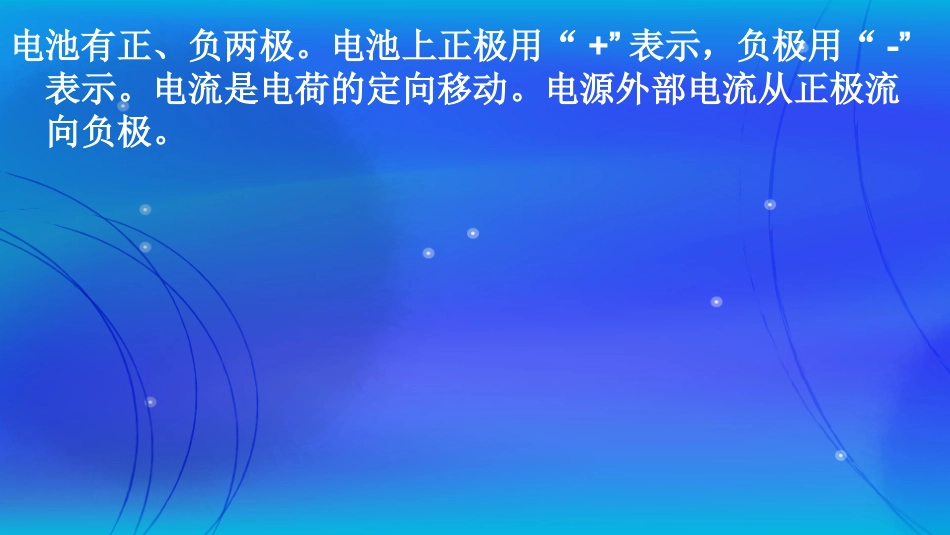

第十一章《简单电路》第一节认识电路﹢﹣电源：供电装置，提供电能，把其他形式能转化为电能。电池有正、负两极。电池上正极用“+”表示，负极用“-”表示。电流是电荷的定向移动。电源外部电流从正极流向负极。用电器：用电元件，消耗电能，把电能转化为其他形式能。开关：控制电路通和断，控制电能的输送。导线：电流路径，输送电能的通道。一、电路的组成及作用•电源：供电元件，提供电能。•用电器：用电元件，消耗电能。•开关：控制电路的通断，控制电能的输送。•导线:电流路径，输送电能通道。通路：处处连通的电路。特点：电路中有电流，用电器工作。断路：某处断开的电路。特点：电路中无电流，用电器不工作。短路：不经用电器直接用导线将电源正负极连通。短路的特点：电路中电流很大，没有用电器。短路的危害：烧坏电路（导线和电源），引发火灾。二、电路的三种状态电路状态形成原因特点通路处处连通电路中有电流，用电器工作。断路某处断开电路中无电流，用电器不工作。短路不经用电器直接用导线连通电源两极电路中电流很大，没有用电器。小试牛刀1、下列关于电路的说法错误的是（）A、电源是提供电能的装置B、只有电路闭合时，电路中才有电流C、电流沿着“正极→用电器→负极→”的方向流动D、用电器是将其它形式的转化为电能的装置D2、在图所示的电路中，当开关闭合时，小灯泡能够发光的是()ABCDA甲乙3、在下图中，甲电路叫_______,乙电路叫_______（填“通路”、“断路”或“短路”）。断路短路三、电路图：用符号表示电路连接的图。比比看谁记得快！比比看谁说得快！M﹣﹢比比看谁画得规范！画出下面电路元件符号：（1）电灯（）（2）电动机（）（3）电池（）（4）开关（）（5）电铃（）（6）交叉相连的导线（）画电路图的注意事项：用铅笔画图，符号要规范;横平竖直，形状为长方形；元件应均匀分布在电路图上;拐角处不要画电路元件;导线与元件间要紧密接触。比比看谁画得认真！画出下面的实物图对应的电路图：
