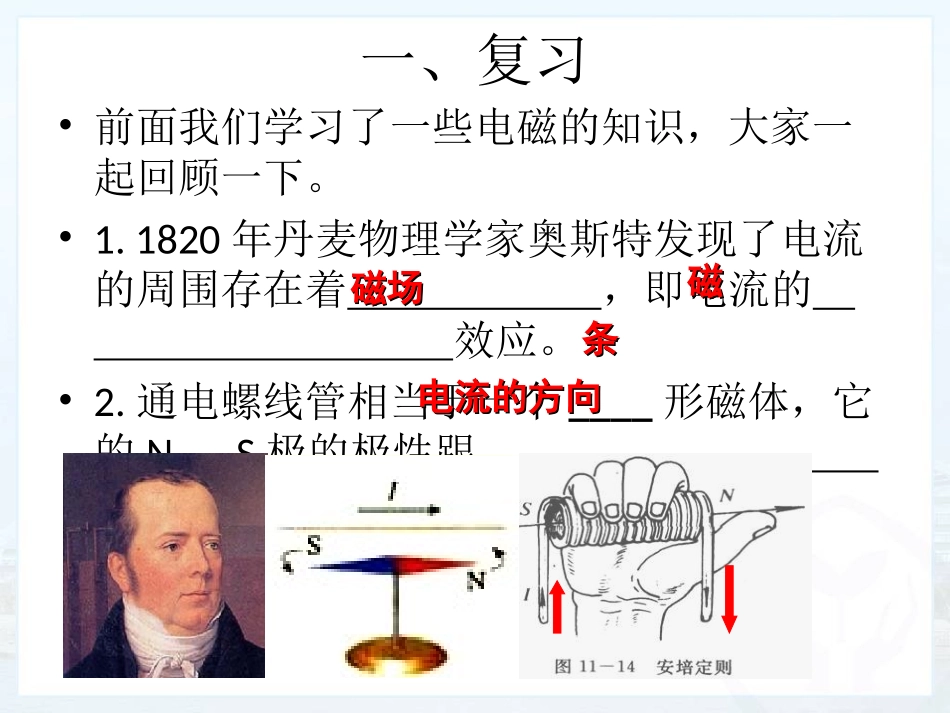

电磁铁电磁继电器第二十章第３节一、复习•前面我们学习了一些电磁的知识，大家一起回顾一下。•1.1820年丹麦物理学家奥斯特发现了电流的周围存在着，即电流的效应。•2.通电螺线管相当于一个____形磁体，它的N、S极的极性跟有关。磁场磁场磁磁条条电流的方向电流的方向第三节电磁铁电磁铁：内部带有铁芯的通电螺线管。电磁铁的工作原理：利用电流的磁效应来工作的永磁体电磁铁电磁铁线圈线圈铁芯铁芯演示电磁铁的工作1．插入铁芯的通电螺线管称为电磁铁。2．有电流通过时有磁性，没有电流时失去磁性。一、电磁铁一、电磁铁电磁铁磁性大小跟哪些因素有关呢？磁性强弱可能与电流的大小、线圈的匝数和形状有关。应用电流磁效应，应该与电流大小有关。应用电流磁效应，应该与电流大小有关。线圈是主要部件，应该与线圈的形状、匝数有关。线圈是主要部件，应该与线圈的形状、匝数有关。二、电磁铁的磁性二、电磁铁的磁性问题猜想1、如何改变通过电磁铁电流的大小？2、如何改变电磁铁线圈的匝数？3、如何判断电磁铁磁性的强弱？4、如何设计电路？设计实验方案（控制变量法）完成实验SaSa二、电磁铁的磁性二、电磁铁的磁性演示1结论：匝数一定时，通入的电流越大，电磁铁的磁性越强。结论：匝数一定时，通入的电流越大，电磁铁的磁性越强。现象：现象：Sab二、电磁铁的磁性二、电磁铁的磁性演示2结论：电流一定时，外形相同的螺线管匝数越多，电磁铁的磁性越强。结论：电流一定时，外形相同的螺线管匝数越多，电磁铁的磁性越强。电磁起重机电铃电磁阀门电磁锁电磁选矿机示意图三、电磁铁的应用三、电磁铁的应用磁悬浮列车所用的磁体大多是通有强大电流的电磁铁。是一种靠安装在车厢和轨道上的磁体的相互作用悬浮和高速运动的，由于磁力使其悬浮在轨道上方几厘米高度，行走时不需接触轨道，因此只受来自空气的阻力。磁悬浮列车的最高速度可达每小时500km以上。2003年，上海浦东机场到市区的磁悬浮铁路成为我国第一条正式投入运营的磁悬浮铁路。磁悬浮列车三、电磁铁的应用三、电磁铁的应用在生活中，我们经常看到一些大型机器在工作（如大型吊车），而它们的电流可达几十安、上百安，直接控制或操作是很危险的，那怎么才能控制这些强大的电流？三、电磁铁的应用三、电磁铁的应用四、电磁继电器四、电磁继电器S电磁铁衔铁静触点弹簧构造主要部分的作用：电磁铁：衔铁：弹簧：触点：1、电磁继电的结构及部件作用动触点ACB通电时产生磁性，吸下衔铁和动触点连在一起，带动动触点上下运动电磁铁磁性消失时，带动衔铁弹离电磁铁相当于被控制电路的开关电路组成低压控制电路高压工作电路电磁继电器工作时，电路分为哪两部分？控制电路包括、、。工作电路包括、、。（高压）电源触点用电器（低压）电源开关电磁铁工作过程动画工作原理：工作原理：22、电磁继电器的工作原理：、电磁继电器的工作原理：当开关S1闭合时，电磁铁通电产生，将______吸下,开关S的触点_____，工作电路中有_____通过，电动机便转动起来。电流接通衔铁磁性控制电路工作电路电磁继电器的作用和实质电磁继电器的作用及实质：1、用控制电压电流电路通断的办法，来间接控制电压电流电路的通断。2、电磁继电器的实质就是一种利用来控制工作电路通断的开关。低弱高强电磁铁讨论：水位自动报警器的工作原理水位自动报警装置是怎样连接并工作的？S要求：红灯绿灯AB3、若在水位不正常时要提醒工作人员，最好再安装一个电铃，电铃应该接在什么地方呢？1、水位未达到金属块A时，绿灯亮；2、水位达到金属块A时，红灯亮。演示工作过程试试看：叙述温度自动报警器的工作过程•如图是一种温度自动报警器的原理图.制作水银温度计时插入一段金属丝,当温度达到金属丝下端所指的温度时,电铃就响起来,发出报警信号.说说它是怎样工作的。总结：电磁继电器的应用电铃温度自动报警器图中是为某温室大棚设计的温度自动报警器，当室内温度超过限度时，监测室的信号电铃就发出报警铃声电源电铃温度自动报警器图中是为某温室大棚设计的温度自动报警器，当室内温度超过限度时，监测室的信号电铃就发出报警铃声电源防盗自动报警装置王强同学为某仓库设计...
