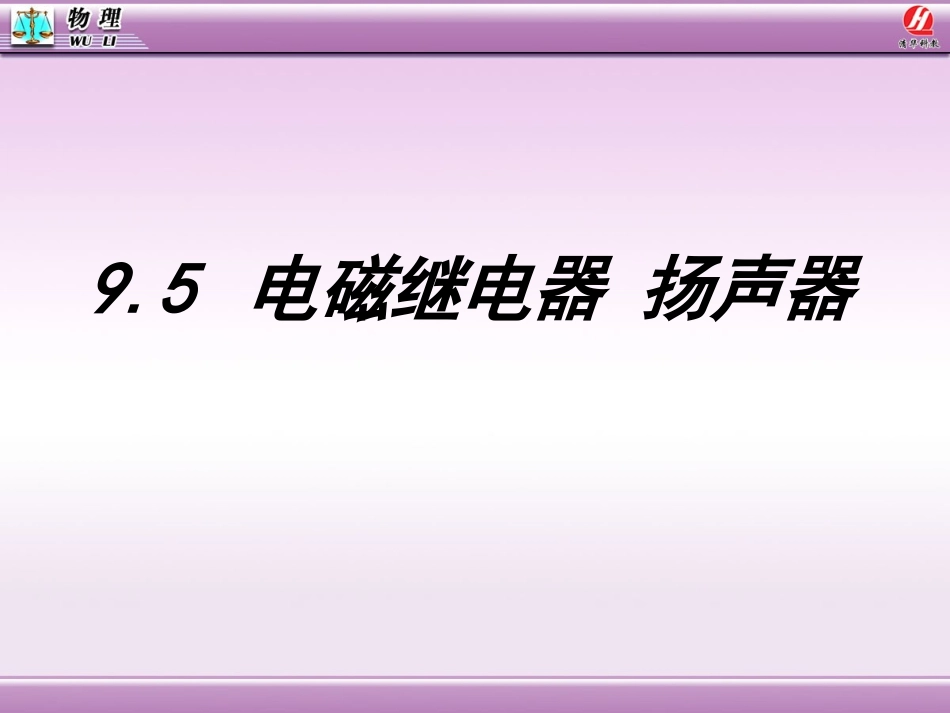

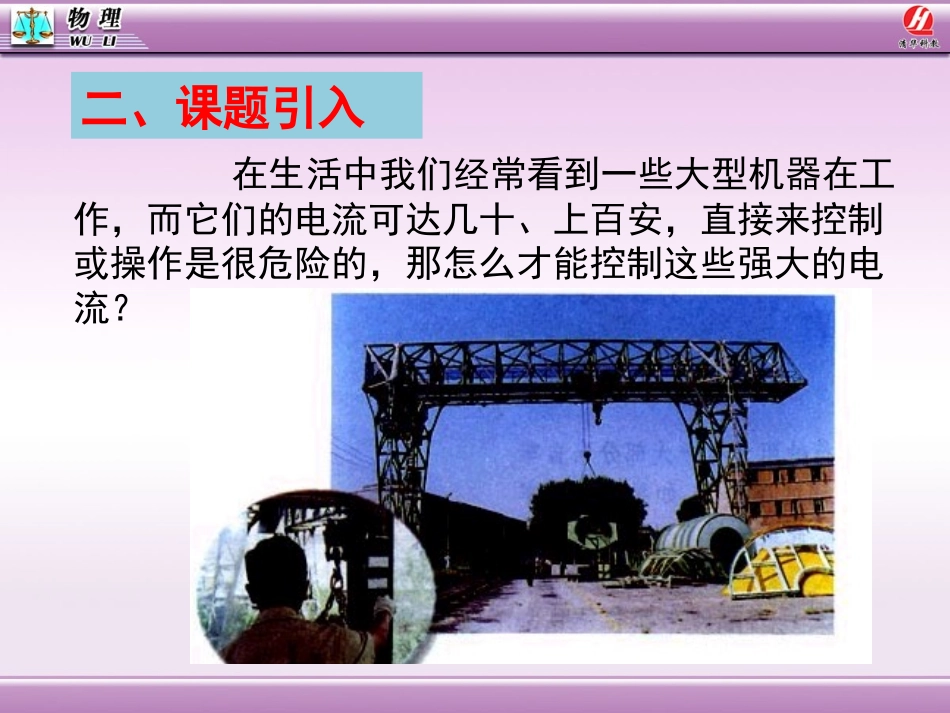

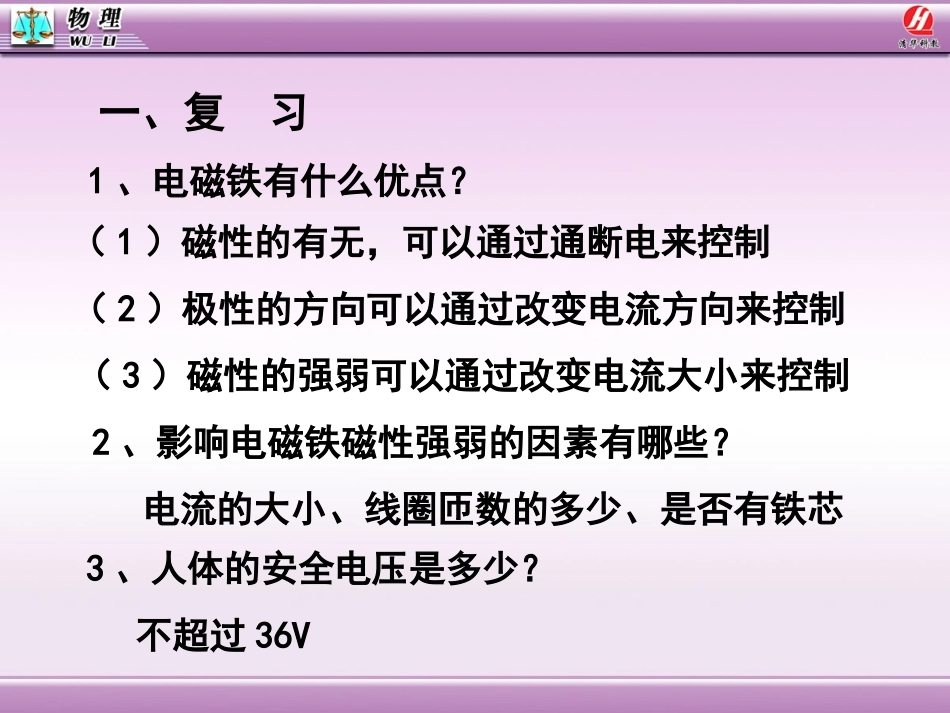

9.5电磁继电器扬声器一、复习1、电磁铁有什么优点?2、影响电磁铁磁性强弱的因素有哪些?3、人体的安全电压是多少?(1)磁性的有无,可以通过通断电来控制(2)极性的方向可以通过改变电流方向来控制电流的大小、线圈匝数的多少、是否有铁芯不超过36V(3)磁性的强弱可以通过改变电流大小来控制在生活中我们经常看到一些大型机器在工作,而它们的电流可达几十、上百安,直接来控制或操作是很危险的,那怎么才能控制这些强大的电流?二、课题引入电磁继电器三、新课教学三、新课教学电磁铁电磁铁弹簧弹簧衔铁衔铁点点触触11、电磁继电器的构造、电磁继电器的构造22、电磁继电器的工作原理、电磁继电器的工作原理((继电器.swf))电源电源低压控制电路低压控制电路电电源源高压工作电路高压工作电路电动机电动机电磁继电器工作示意利用低电压、弱电流(控制电路)控制高电压、强电流的(工作电路)。3、电磁继电器的作用(电磁继电器控制电路.swf)4、电磁继电器的实质:电磁继电器就是利用电磁铁来控制工作电路的一种开关。正因如此,电磁继电器可以(1)远距离操纵(2)自动控制(3)安全报警……55、学会看电磁继电器的说明书、学会看电磁继电器的说明书三、扬声器是怎样发声的1、外形2.内部结构某一瞬间电流方向线圈永久磁体N锥形纸盆3.工作实质扬声器是把电信号转换成声信号的一种装置.扬声器的原理及构造•扬声器是把电信号转换成声信号的一种装置.它主要由固定的永久磁铁、线圈和锥形纸盆构成.扬声器是怎样发声的?•当线圈中通过如图所示的电流时,线圈受到磁铁的吸引向左运动,当线圈中通过相反方向的电流时,线圈受到磁铁的排斥向右运动.由于通过线圈的电流是交变电流,它的方向不断变化,线圈就不断地来回振动,带动纸盆也来回振动,于是扬声器就发出了声音.3接通电源后,电磁铁吸引衔铁,敲击铃碗发声,但同时铃碗与螺钉分离,通过线圈的电路断开,电磁铁失去磁性,衔铁由于弹性回到初始位置,这时铃碗与螺钉又接触,线圈的电路闭和,电磁铁又吸引衔铁,敲击铃碗发声……,如此往复,电铃就不断发出声音。3.蜂鸣器的连接如图8-2所示。课堂小结一、电磁继电器的构造二、电磁继电器的电路1、控制电路:低压电源开关电磁铁2、工作电路:高压电源触点用电器三、电磁继电器的作用利用低电压、弱电流(控制电路)控制高电压、强电流的(工作电路)。四、电磁继电器的实质电磁继电器就是利用电磁铁来控制工作电路的一种开关。五、利用电磁继电器可以实现(1)远距离操纵(2)自动控制(3)安全报警……一、想一想,填一填1.利用电磁继电器可以用________、________的电路,来间接地控制________、________的工作电路.2.电磁继电器主要由________、________、_______、_______组成.3.扬声器是把________转换成________的一种装置.它主要由固定的________、________和________构成.低电压弱电流高电压强电流电磁铁衔铁弹簧片触点电信号声信号永久磁体线圈锥形纸盒二、选一选在阅读录音带或录像带的使用说明时,常有一句警告性的语言“不要放在电视机或录音机的喇叭附近”.其原因是()A.电视机或录音机发出的声音会破坏录音带或录像带上的声音、图像等B.商家的一种习惯用语C.录音带或录像带上的磁性会干扰电视机或录音机的正常工作D.电视机或录音机喇叭上的磁体会破坏录音带或录像带的磁性D(三)、说一说:1、下图是小强同学在研究性学习的活动中为某仓库设计的一种防盗报警器。其踏板放在仓库的门口,电铃和灯泡放在值班室内,观察电路可知。这个报警器的工作原理是:有人踩踏板时________;无人踩踏板时________。电铃响电灯亮2、如下图是一种防汛报警器的原理图。K是触点开关,B是一个漏斗形的竹片圆筒,里面有个浮子A,试说明这种报警器的工作原理。再见
