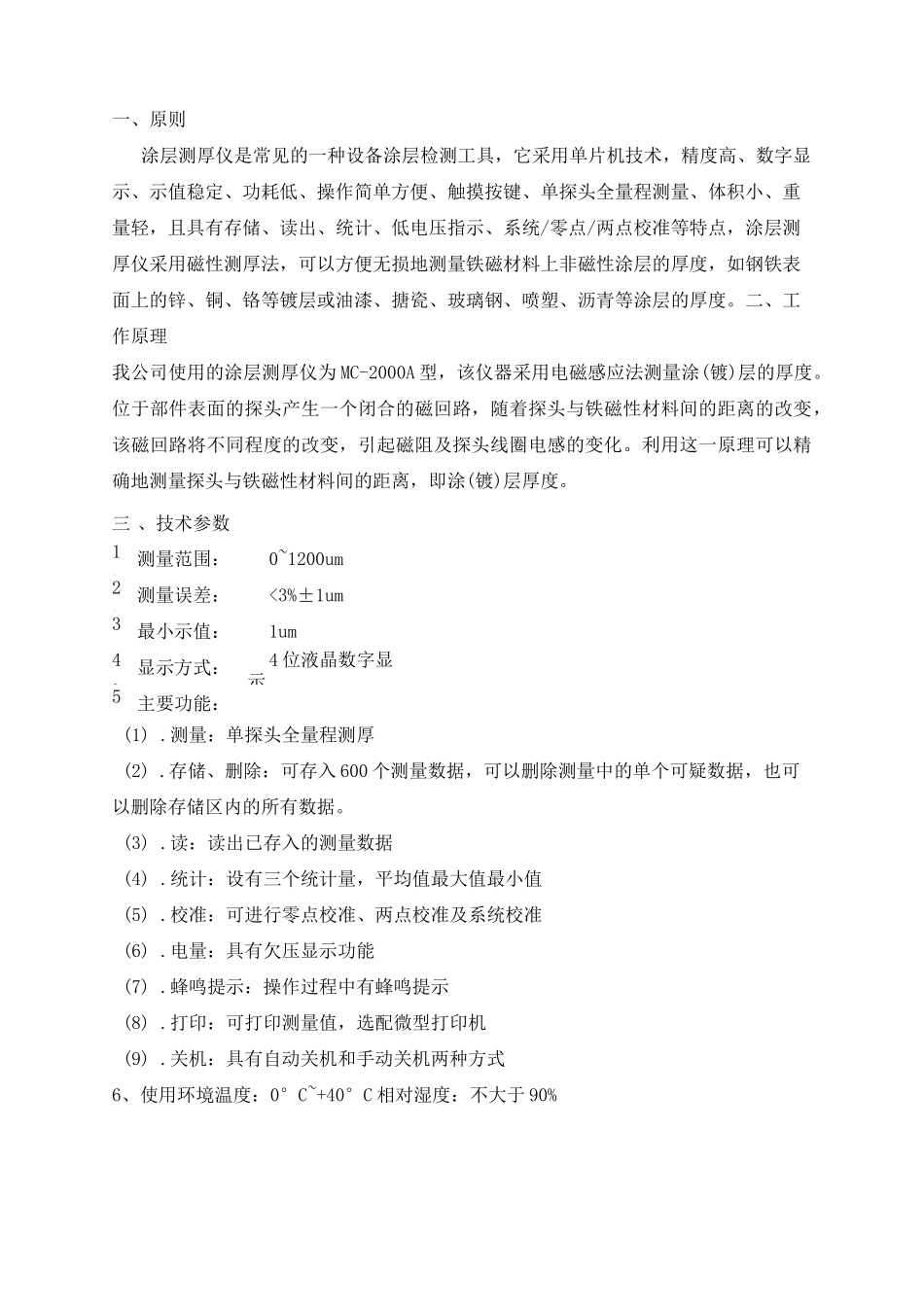

涂层测厚仪操作规程一、原则涂层测厚仪是常见的一种设备涂层检测工具，它采用单片机技术，精度高、数字显示、示值稳定、功耗低、操作简单方便、触摸按键、单探头全量程测量、体积小、重量轻，且具有存储、读出、统计、低电压指示、系统/零点/两点校准等特点，涂层测厚仪采用磁性测厚法，可以方便无损地测量铁磁材料上非磁性涂层的厚度，如钢铁表面上的锌、铜、铬等镀层或油漆、搪瓷、玻璃钢、喷塑、沥青等涂层的厚度。二、工作原理我公司使用的涂层测厚仪为MC-2000A型，该仪器采用电磁感应法测量涂(镀)层的厚度。位于部件表面的探头产生一个闭合的磁回路，随着探头与铁磁性材料间的距离的改变，该磁回路将不同程度的改变，引起磁阻及探头线圈电感的变化。利用这一原理可以精确地测量探头与铁磁性材料间的距离，即涂(镀)层厚度。三、技术参数1、测量范围：0~1200um2、测量误差：<3%±1um3、最小示值：1um4、显示方式：4位液晶数字显示5、主要功能：(1).测量：单探头全量程测厚(2).存储、删除：可存入600个测量数据，可以删除测量中的单个可疑数据，也可以删除存储区内的所有数据。(3).读：读出已存入的测量数据(4).统计：设有三个统计量，平均值最大值最小值(5).校准：可进行零点校准、两点校准及系统校准(6).电量：具有欠压显示功能(7).蜂鸣提示：操作过程中有蜂鸣提示(8).打印：可打印测量值，选配微型打印机(9).关机：具有自动关机和手动关机两种方式6、使用环境温度：0°C~+40°C相对湿度：不大于90%欢迎使用科电仪器MC-2000四、应用方法1.开机前准备：根据电池仓盖指示的方向打开电池仓，然后按照机壳后面的正负极指示装入两节1.5V电池，压好电池仓盖。2.按键名称及作用A.〃ON/OFF〃键：为复合键。在关机状态时，为开机键；在开机状态时，为关机键。仪器在自动关机后应按此键开机。B."MENU"键：为菜单键。（.〃▲〃、〃▼〃键：调整键，"▲〃为增加键，"▼〃为减少键。D."CAL"键：具有校准/清除功能。E.〃ENTER〃键：用来确认某一功能状态。五、使用方法1.开机：先取开探头线插在仪器上，（插拔探头时，请抓住探头线上的接插件部位插拔，不要直接抓住探头线，以免损坏探头。）然后按动“ON/OFF”键（探头与铁基或磁场的距离保持10cm以上）开机听到蜂鸣声后仪器进入测量状态，可以直接进行测量。如果测量数据偏差较大，可以进行校准后再测量。测量时要注意测量指示,箭头消失后才能再次测量，如右图2.校准：本仪器分为系统校准、两点校准和铁基校准三种。在一般情况下只需进行铁基校准即可进行准确测量。当仪器铁基与被测件铁基的磁性和表面粗糙度差别较大时，可以进行系统校准以保证测量精确度。（1）铁基校准（零点校准）仪器标准基体金属的磁性和表面粗糙度应当与待测试件基体金属的磁性和表面粗糙度相似。为了保证测量的精确性，可以在测量测试件之前先进行铁基校准。校准方法：在仪器开机状态下，将探头垂直的放在被测试件的裸露基体上进行测量，测量两次，测完第二次按住探头不动按下〃CAL〃键，伴随着两声蜂鸣即可完成铁基的校准。如果没发出两声蜂鸣说明操作有误，重新按以上步骤操作直至发出两声蜂鸣即可。（2）两点校准在测量过程当中，如果发现个别测量值偏差较大可以通过两点校准方法进行调整。校准方法：把一个已知厚度的被测试件作为标准样片进行测量，如果显示值与真实值不一致，可以通过〃▲〃、〃▼〃键进行加1或减1操作。按住〃▲〃、〃▼〃键不放爺MENUCALENTER可以进行连续加、减，直到显示值和真实值相同为止。校准完成后即可进行正常测量。注意：两点校准时选用的被测试件厚度不要与系统校准时的五个样片值接近，否则操作无效。(3)系统校准仪器在出厂前已经经过技术人员系统校准，为保证精确度也可在工作现场进行二次系统校准。系统校准过程：在关机状态下同时按住〃ON/OFF〃键和"MENU"键，先放开〃ON/OFF"键然后放开〃MENU"键即可进入系统校准模式。本系统校准共需要校准五个标准样片，进入系统后首先显示〃铁基〃界面，此时要把探头垂直的放到被测件的裸露基体上进行测量。测量两次后如果测量没有错误操作，伴随着两声蜂鸣便进入第一个样片的测量。屏幕...
