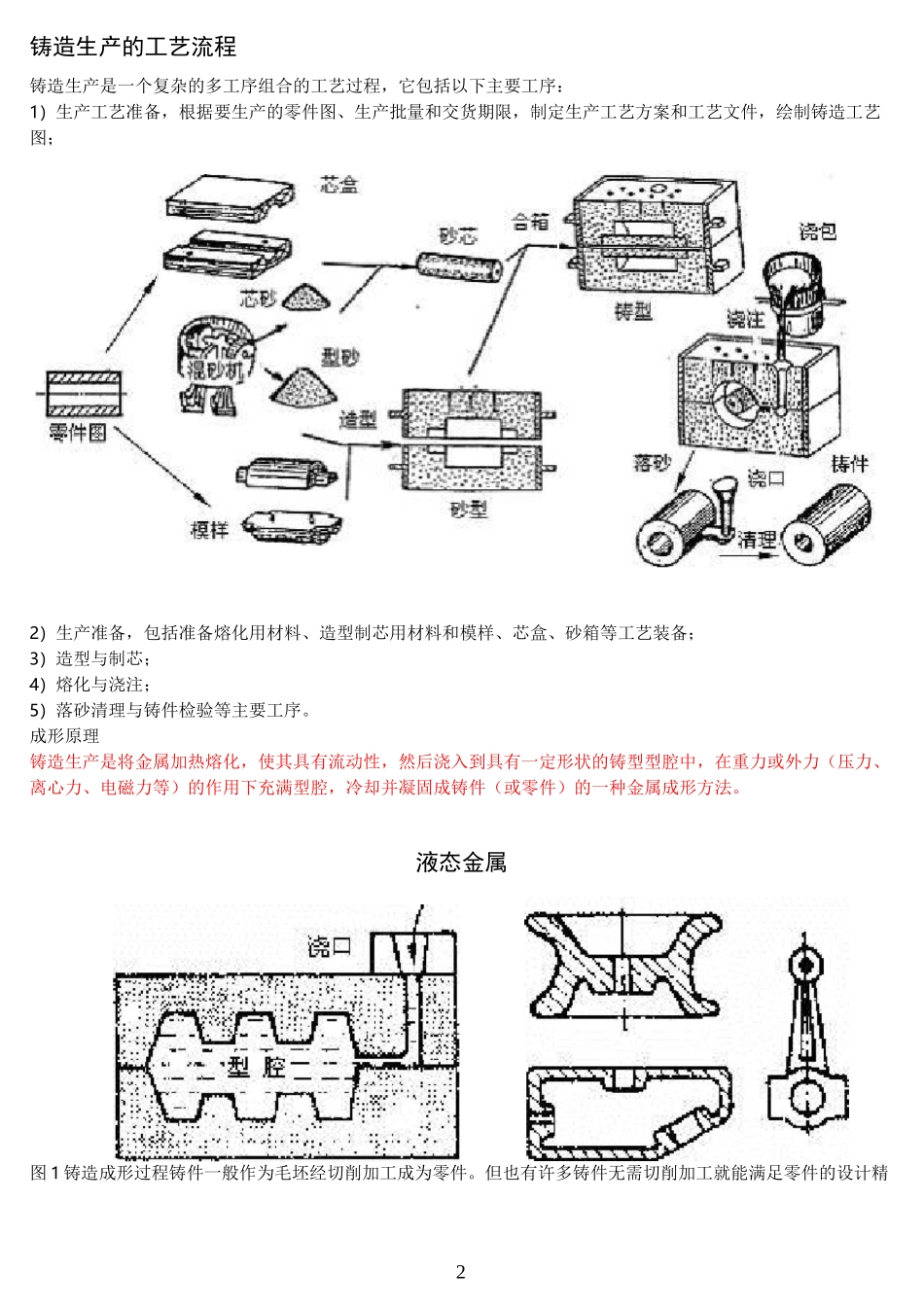

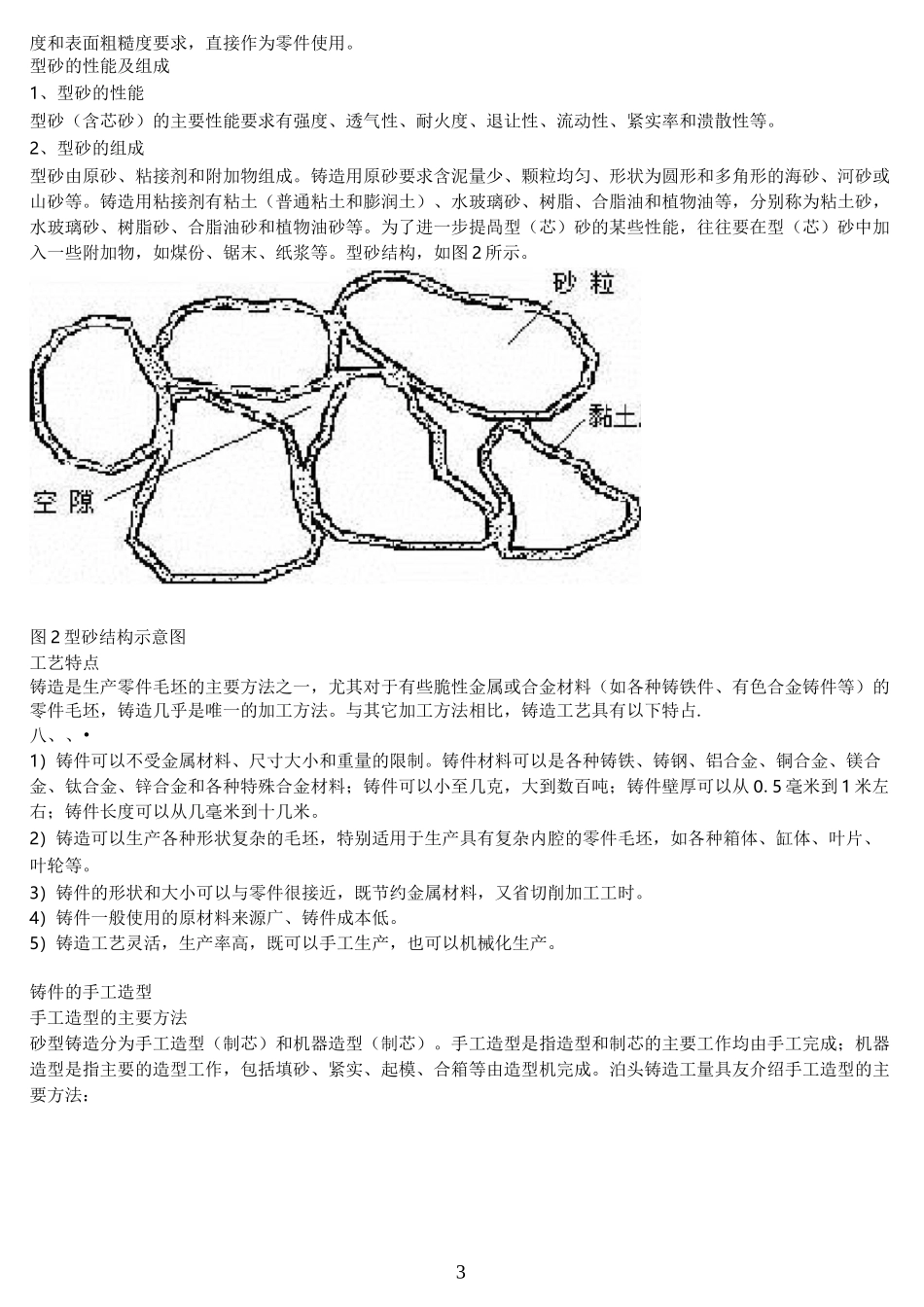

铸造工艺流程介绍(总11页)-CAL-FENGHAI.-(YICAI)-CompanyOnel-CAL-本页仅作为文档封面，使用请直接删除2铸造生产的工艺流程铸造生产是一个复杂的多工序组合的工艺过程，它包括以下主要工序：1）生产工艺准备，根据要生产的零件图、生产批量和交货期限，制定生产工艺方案和工艺文件，绘制铸造工艺图；2）生产准备，包括准备熔化用材料、造型制芯用材料和模样、芯盒、砂箱等工艺装备；3）造型与制芯；4）熔化与浇注；5）落砂清理与铸件检验等主要工序。成形原理铸造生产是将金属加热熔化，使其具有流动性，然后浇入到具有一定形状的铸型型腔中，在重力或外力（压力、离心力、电磁力等）的作用下充满型腔，冷却并凝固成铸件（或零件）的一种金属成形方法。液态金属图1铸造成形过程铸件一般作为毛坯经切削加工成为零件。但也有许多铸件无需切削加工就能满足零件的设计精3度和表面粗糙度要求，直接作为零件使用。型砂的性能及组成1、型砂的性能型砂（含芯砂）的主要性能要求有强度、透气性、耐火度、退让性、流动性、紧实率和溃散性等。2、型砂的组成型砂由原砂、粘接剂和附加物组成。铸造用原砂要求含泥量少、颗粒均匀、形状为圆形和多角形的海砂、河砂或山砂等。铸造用粘接剂有粘土（普通粘土和膨润土）、水玻璃砂、树脂、合脂油和植物油等，分别称为粘土砂，水玻璃砂、树脂砂、合脂油砂和植物油砂等。为了进一步提咼型（芯）砂的某些性能，往往要在型（芯）砂中加入一些附加物，如煤份、锯末、纸浆等。型砂结构，如图2所示。图2型砂结构示意图工艺特点铸造是生产零件毛坯的主要方法之一，尤其对于有些脆性金属或合金材料（如各种铸铁件、有色合金铸件等）的零件毛坯，铸造几乎是唯一的加工方法。与其它加工方法相比，铸造工艺具有以下特占.八、、•1）铸件可以不受金属材料、尺寸大小和重量的限制。铸件材料可以是各种铸铁、铸钢、铝合金、铜合金、镁合金、钛合金、锌合金和各种特殊合金材料；铸件可以小至几克，大到数百吨；铸件壁厚可以从0.5毫米到1米左右；铸件长度可以从几毫米到十几米。2）铸造可以生产各种形状复杂的毛坯，特别适用于生产具有复杂内腔的零件毛坯，如各种箱体、缸体、叶片、叶轮等。3）铸件的形状和大小可以与零件很接近，既节约金属材料，又省切削加工工时。4）铸件一般使用的原材料来源广、铸件成本低。5）铸造工艺灵活，生产率高，既可以手工生产，也可以机械化生产。铸件的手工造型手工造型的主要方法砂型铸造分为手工造型（制芯）和机器造型（制芯）。手工造型是指造型和制芯的主要工作均由手工完成；机器造型是指主要的造型工作，包括填砂、紧实、起模、合箱等由造型机完成。泊头铸造工量具友介绍手工造型的主要方法：4手工造型因其操作灵活、适应性强，工艺装备简单，无需造型设备等特点，被广泛应用于单件小批量生产。但手工造型生产率低，劳动强度较大。手工造型的方法很多，常用的有以下几种：1.整模造型对于形状简单，端部为平面且又是最大截面的铸件应采用整模造型。整模造型操作简便，造型时整个模样全部置于一个砂箱内，不会出现错箱缺陷。整模造型适用于形状简单、最大截面在端部的铸件，如齿轮坯、轴承座、罩、壳等（图2）。图整模造型2.分模造型当铸件的最大截面不在铸件的端部时，为了便于造型和起模，模样要分成两半或几部分，这种造型称为分模造型。当铸件的最大截面在铸件的中间时，应采用两箱分模造型（图3），模样从最大截面处分为两半部分（用销钉定位）。造型时模样分别置于上、下砂箱中，分模面（模样与模样间的接合面）与分型面（砂型与砂型间的接合面）位置相重合。两箱分模造型广泛用于形状比较复杂的铸件生产，如水管、轴套、阀体等有孔铸件。造下型扎逋气泥起桓S幵瓷合箱.特浇注涪连后的痔件5分模图3套管的分模两箱造型过程铸件形状为两端截面大、中间截面小，如带轮、槽轮、车床四方刀架等，为保证顺利起模，应采用三箱分模造型（图4）。此时分模面应选在模样的最小截面处，而分型面仍选在铸件两端的最大截面处，由于三箱造型有两个分型面，降低了铸件高度方向的尺寸精度，增加了分型面处飞边毛刺的清整工作量，操作较复杂，生...
