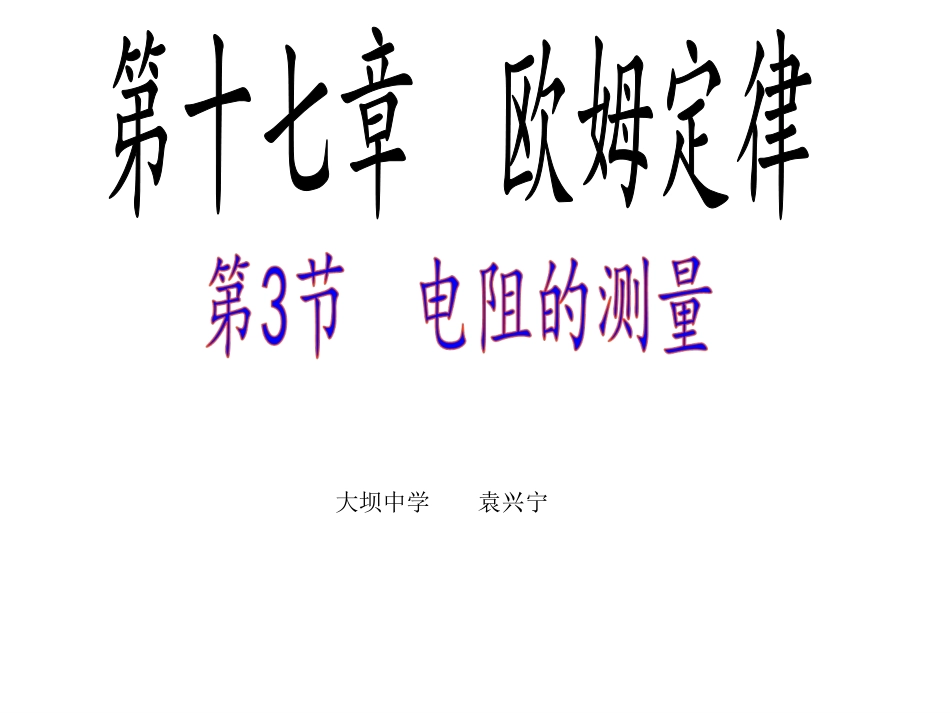

电阻的测量课件VIP免费

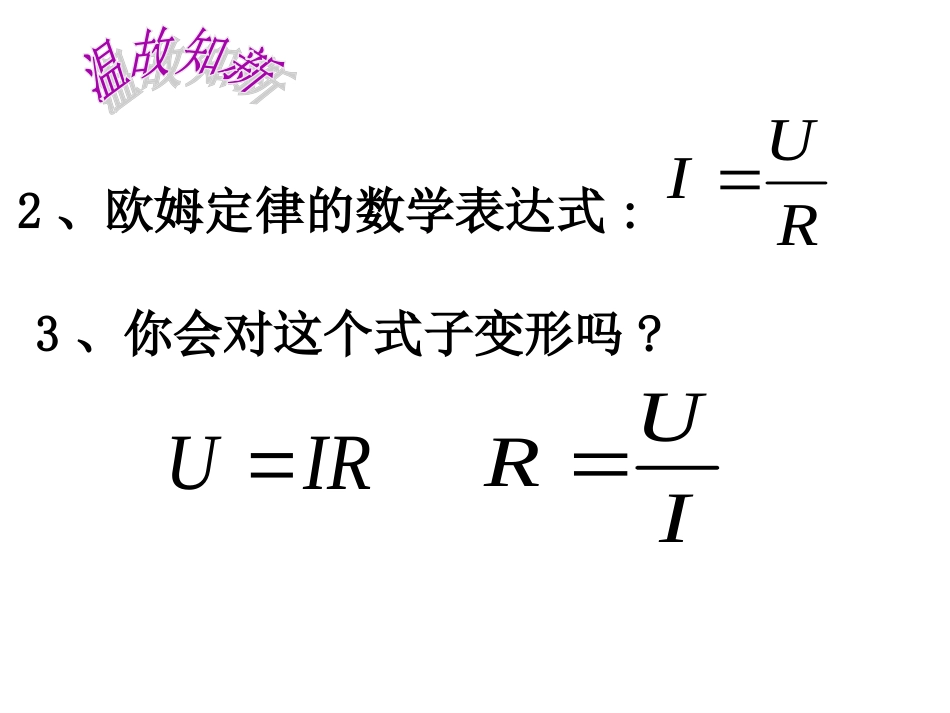

大坝中学袁兴宁1、你会正确使用滑动变阻器吗?（2）实验前要把滑片移到阻值最大处（1）连接方法“一上一下”2、欧姆定律的数学表达式:3、你会对这个式子变形吗?IRUIURRUI我学习我提高：1、“伏安法”测电阻的原理是什么？R=?IU2、“伏安法”测电阻的实验中需要哪些器材？R=待测电阻丝电压表V电流表A电源+－开关?滑动变阻器3.你能正确连接电路吗?+－（1）在连接实验电路中，开关应是____的；在闭合开关之前，滑动变阻器的滑片应该移动到的位置；（2）若待测电阻R约为10Ω，电源电压为3v，则电流表应选用量程，电压表应选用量程；（3）实验中通过改变来改变加在待测电阻上的电压和通过待测电阻的电流，以达到多次测量的目的。断开阻值最大端0～0.6A0～3V滑动变阻器的电阻(4)小明同学在用伏安法测某一定值电阻，请根据表中的数据，完成下列问题：实验次数电压表示数（V）电流表示数（A）122.00.2032.50.261.50.14②待测电阻的三次测量值分别是__________①请你帮他读数10.7欧、10欧、9.6欧待测电阻平均值是________(保留一位小数)10.1欧③该同学从第1次测量到第3次测量时，滑动变阻器的滑片P向____移动．左实验次数电压表示数（V）电流表示数（A）11.50.1422.00.2032.50.261、用伏安法测电阻的电路中,有关滑动变阻器的作用说法不对的是()Ａ、改变待测电阻两端的电压Ｂ、改变通过待测电阻的电流C、保护电路中的电路元件D、改变待测电阻的大小D小结:注意滑动变阻器的作用改变:待测电阻两端的电压和通过待测电阻的电流保护电路２、在用伏安法测电阻的实验中，刚一试触就发现电流表的指针迅速偏转到最大的刻度，发生这种现象的原因可能是（）Ａ、电流表的正负接线柱接反了Ｂ、待测电阻的电阻丝断了Ｃ、线路某处发生了短路Ｄ、线路某处发生了开路Ｃ3.小王同学在用“伏安法”测一个小灯泡电阻的实验中，由于粗心，将电路接成如图的形式，当她闭合开关时会出现什么问题？小灯泡会亮吗?电压表有示数吗?电流表有示数吗?提示提示::不亮有,等于电源电压没有4、小梅同学在用“伏安法”测一个小灯泡电阻的实验中，由于粗心，将电路接成如图所示的形式，当她闭合开关时会出现什么问题？小灯泡会亮吗?电压表有示数吗?电流表有示数吗?提示提示::不亮没有示数超过量程,电流表被烧坏小结:电流表对灯泡和电压表造成了短路。练习：电源电压保持不变,R1=R2=R3=20Ω,当S1、S2都断开，电流表示数是0.3A，求：（1）电源电压（2）S1、S2都闭合时，电流表示数是多少？AR1R2R3S1S2解：（1）当开关S1、S2都断开时，电阻R1和R2串联，电流表测电路中的电流，则此时电路中的总电阻为：根据欧姆定律可得，电源的电压：（2）当S1、S2都闭合时，R2被短路，电阻R1与R3并联，电流表测干路电流，则此时各支路的电流分别为：电流表的示数是：A6.020V1211RUIA6.020V1233RUI40202021RRR答：电源电压是12V；S1、S2都闭合时，电流表示数是1.2A。U=IR=0.3A×40Ω=12V；I′=I1+I3=0.6A+0.6A=1.2A．下列关于①导体的电阻随两端电压的增大而增大,随通过电流的增大而减小。的说法正确吗?②导体的电阻不随导体两端的电压的变化而变化。③导体的电阻不随经过的电流的改变而改变。√×√IUR
