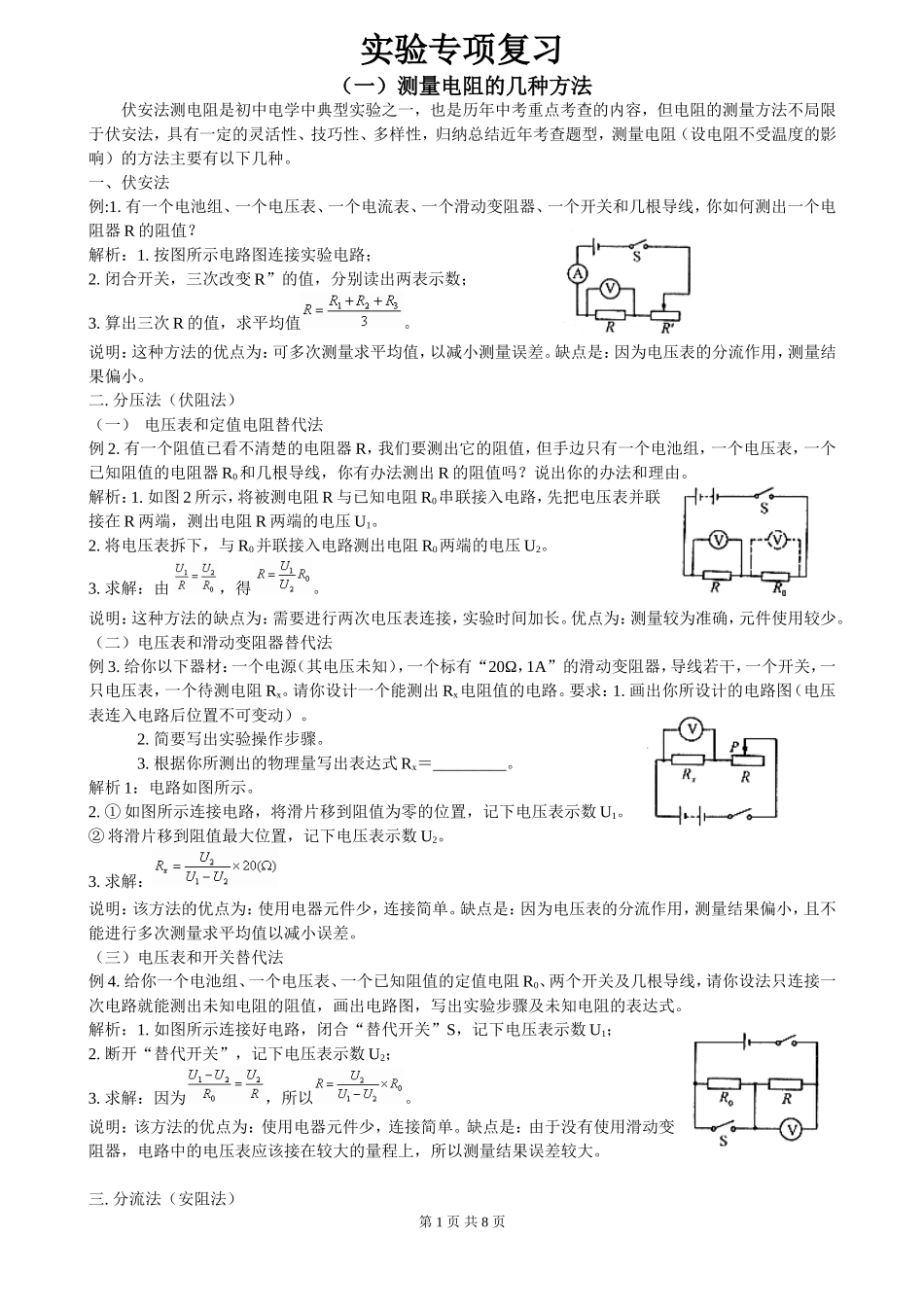

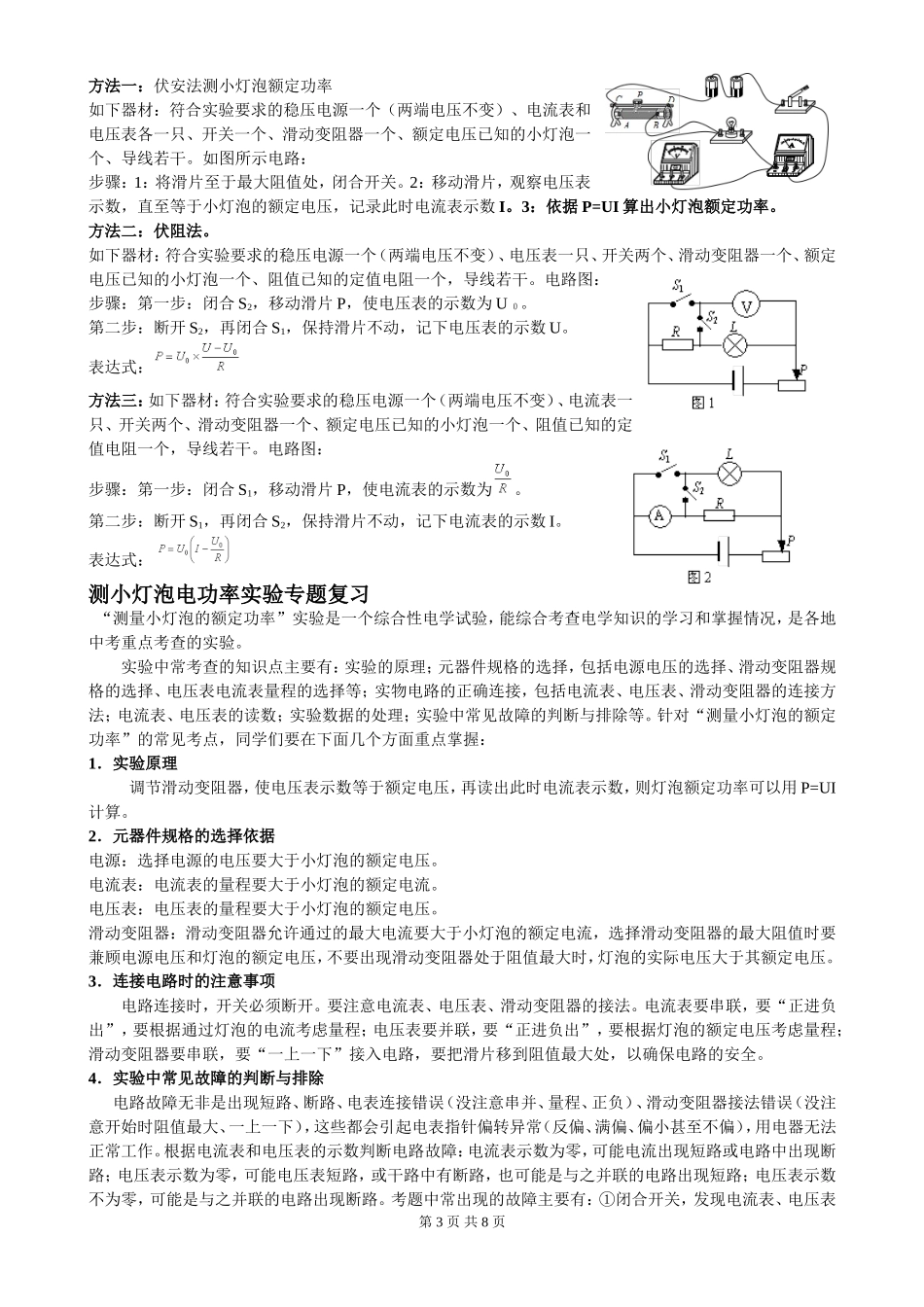

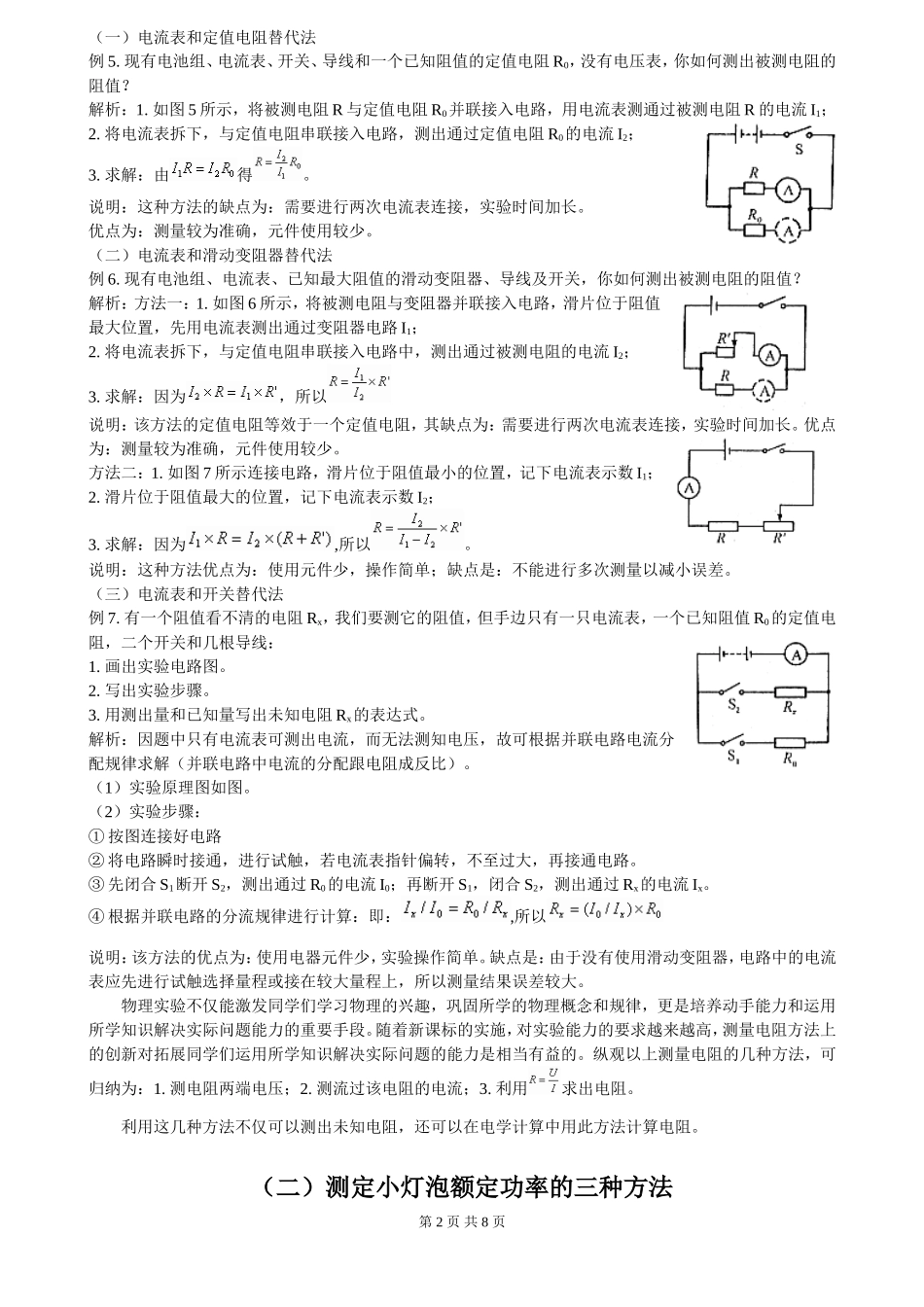

实验专项复习（一）测量电阻的几种方法伏安法测电阻是初中电学中典型实验之一，也是历年中考重点考查的内容，但电阻的测量方法不局限于伏安法，具有一定的灵活性、技巧性、多样性，归纳总结近年考查题型，测量电阻（设电阻不受温度的影响）的方法主要有以下几种。一、伏安法例:1.有一个电池组、一个电压表、一个电流表、一个滑动变阻器、一个开关和几根导线，你如何测出一个电阻器R的阻值？解析：1.按图所示电路图连接实验电路；2.闭合开关，三次改变R”的值，分别读出两表示数；3.算出三次R的值，求平均值。说明：这种方法的优点为：可多次测量求平均值，以减小测量误差。缺点是：因为电压表的分流作用，测量结果偏小。二.分压法（伏阻法）（一）电压表和定值电阻替代法例2.有一个阻值已看不清楚的电阻器R，我们要测出它的阻值，但手边只有一个电池组，一个电压表，一个已知阻值的电阻器R0和几根导线，你有办法测出R的阻值吗？说出你的办法和理由。解析：1.如图2所示，将被测电阻R与已知电阻R0串联接入电路，先把电压表并联接在R两端，测出电阻R两端的电压U1。2.将电压表拆下，与R0并联接入电路测出电阻R0两端的电压U2。3.求解：由，得。说明：这种方法的缺点为：需要进行两次电压表连接，实验时间加长。优点为：测量较为准确，元件使用较少。（二）电压表和滑动变阻器替代法例3.给你以下器材：一个电源（其电压未知），一个标有“20Ω，1A”的滑动变阻器，导线若干，一个开关，一只电压表，一个待测电阻Rx。请你设计一个能测出Rx电阻值的电路。要求：1.画出你所设计的电路图（电压表连入电路后位置不可变动）。2.简要写出实验操作步骤。3.根据你所测出的物理量写出表达式Rx＝_________。解析1：电路如图所示。2.①如图所示连接电路，将滑片移到阻值为零的位置，记下电压表示数U1。②将滑片移到阻值最大位置，记下电压表示数U2。3.求解：说明：该方法的优点为：使用电器元件少，连接简单。缺点是：因为电压表的分流作用，测量结果偏小，且不能进行多次测量求平均值以减小误差。（三）电压表和开关替代法例4.给你一个电池组、一个电压表、一个已知阻值的定值电阻R0、两个开关及几根导线，请你设法只连接一次电路就能测出未知电阻的阻值，画出电路图，写出实验步骤及未知电阻的表达式。解析：1.如图所示连接好电路，闭合“替代开关”S，记下电压表示数U1；2.断开“替代开关”，记下电压表示数U2；3.求解：因为，所以。说明：该方法的优点为：使用电器元件少，连接简单。缺点是：由于没有使用滑动变阻器，电路中的电压表应该接在较大的量程上，所以测量结果误差较大。三.分流法（安阻法）第1页共8页（一）电流表和定值电阻替代法例5.现有电池组、电流表、开关、导线和一个已知阻值的定值电阻R0，没有电压表，你如何测出被测电阻的阻值？解析：1.如图5所示，将被测电阻R与定值电阻R0并联接入电路，用电流表测通过被测电阻R的电流I1；2.将电流表拆下，与定值电阻串联接入电路，测出通过定值电阻R0的电流I2；3.求解：由得。说明：这种方法的缺点为：需要进行两次电流表连接，实验时间加长。优点为：测量较为准确，元件使用较少。（二）电流表和滑动变阻器替代法例6.现有电池组、电流表、已知最大阻值的滑动变阻器、导线及开关，你如何测出被测电阻的阻值？解析：方法一：1.如图6所示，将被测电阻与变阻器并联接入电路，滑片位于阻值最大位置，先用电流表测出通过变阻器电路I1；2.将电流表拆下，与定值电阻串联接入电路中，测出通过被测电阻的电流I2；3.求解：因为，所以说明：该方法的定值电阻等效于一个定值电阻，其缺点为：需要进行两次电流表连接，实验时间加长。优点为：测量较为准确，元件使用较少。方法二：1.如图7所示连接电路，滑片位于阻值最小的位置，记下电流表示数I1；2.滑片位于阻值最大的位置，记下电流表示数I2；3.求解：因为,所以。说明：这种方法优点为：使用元件少，操作简单；缺点是：不能进行多次测量以减小误差。（三）电流表和开关替代法例7.有一个阻值看不清的电阻Rx，我们要测它的阻值，但手边只有一只电流表，一个已知阻值R0的定值电阻，二个开关和几根导线：1...
