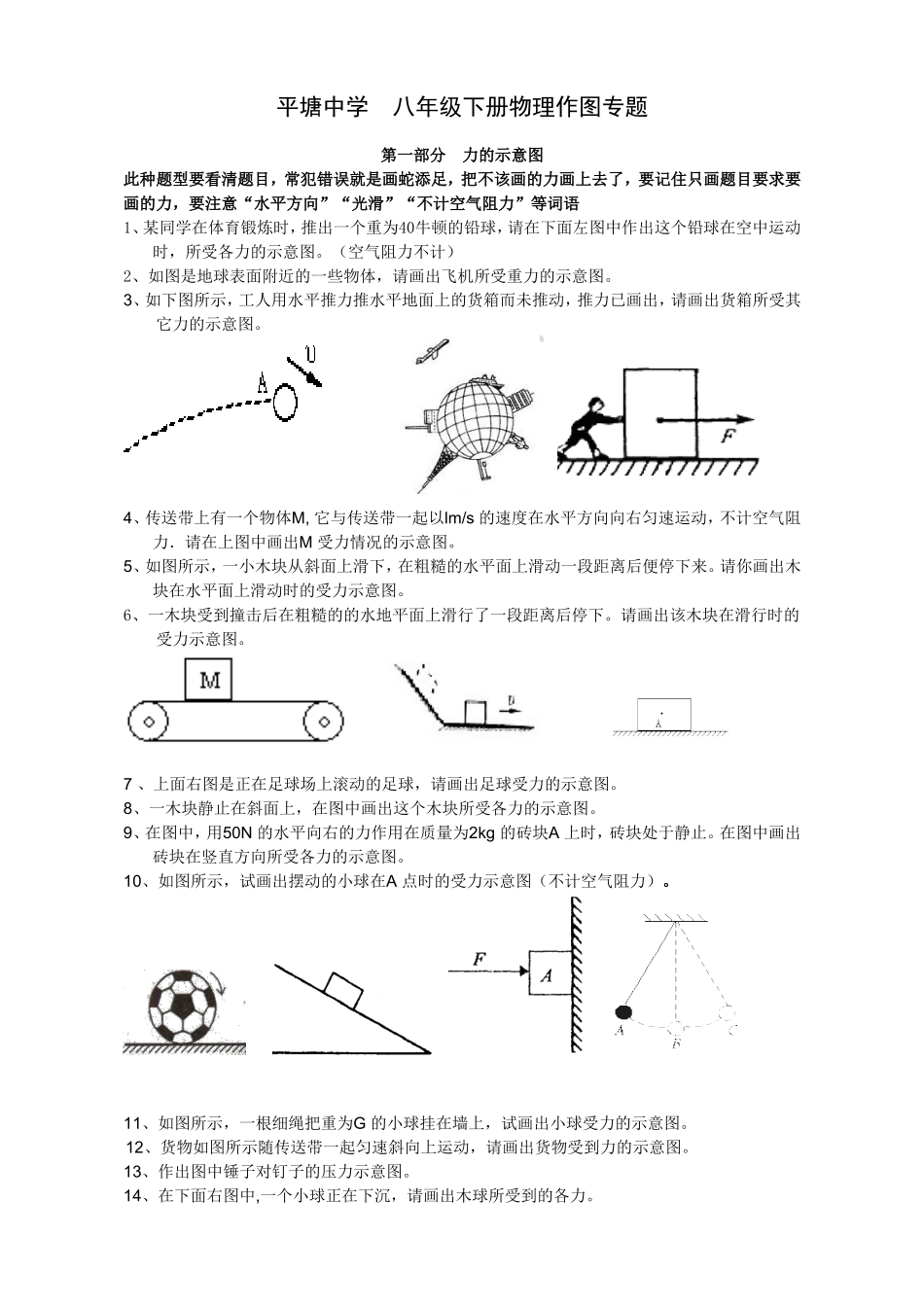

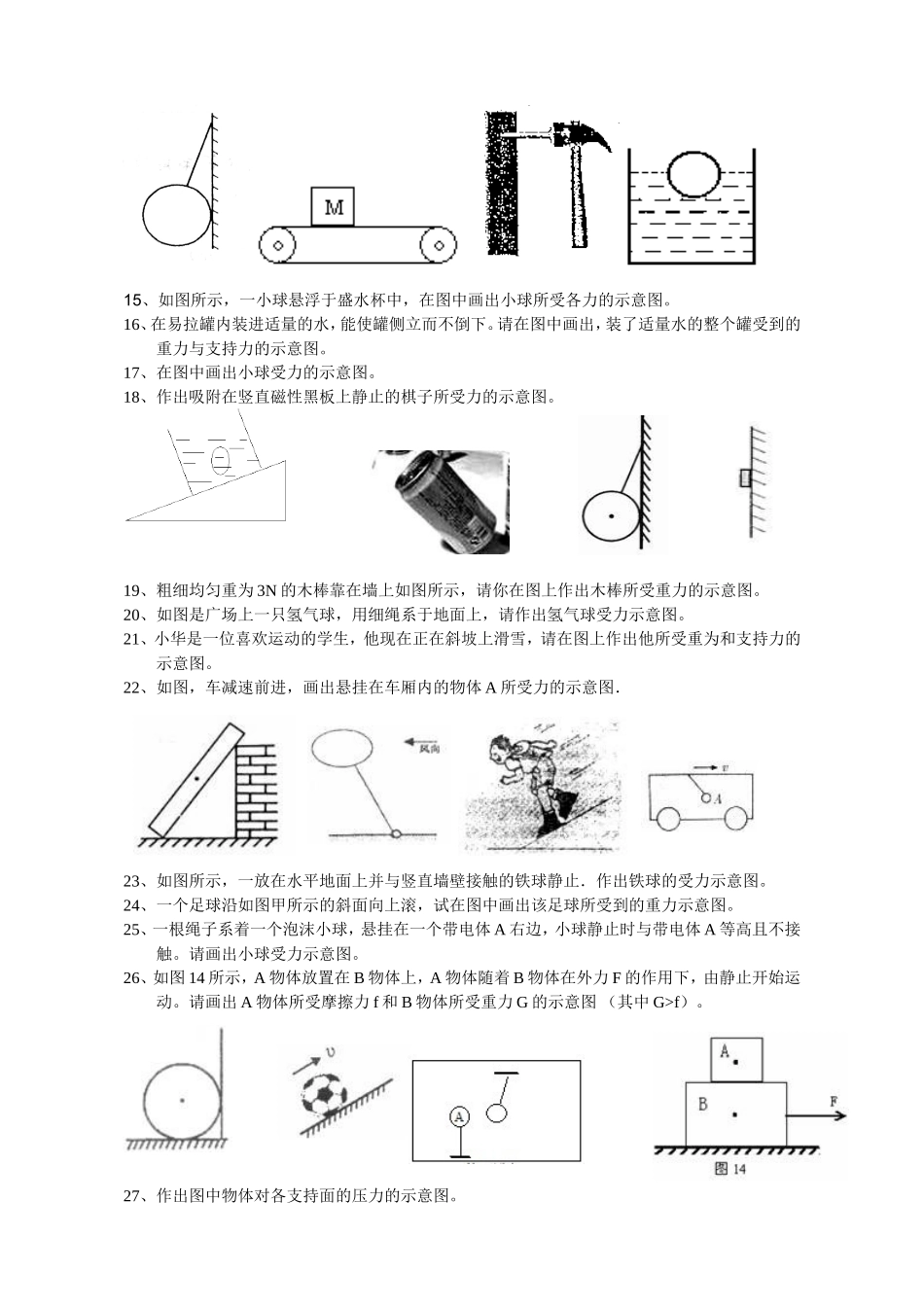

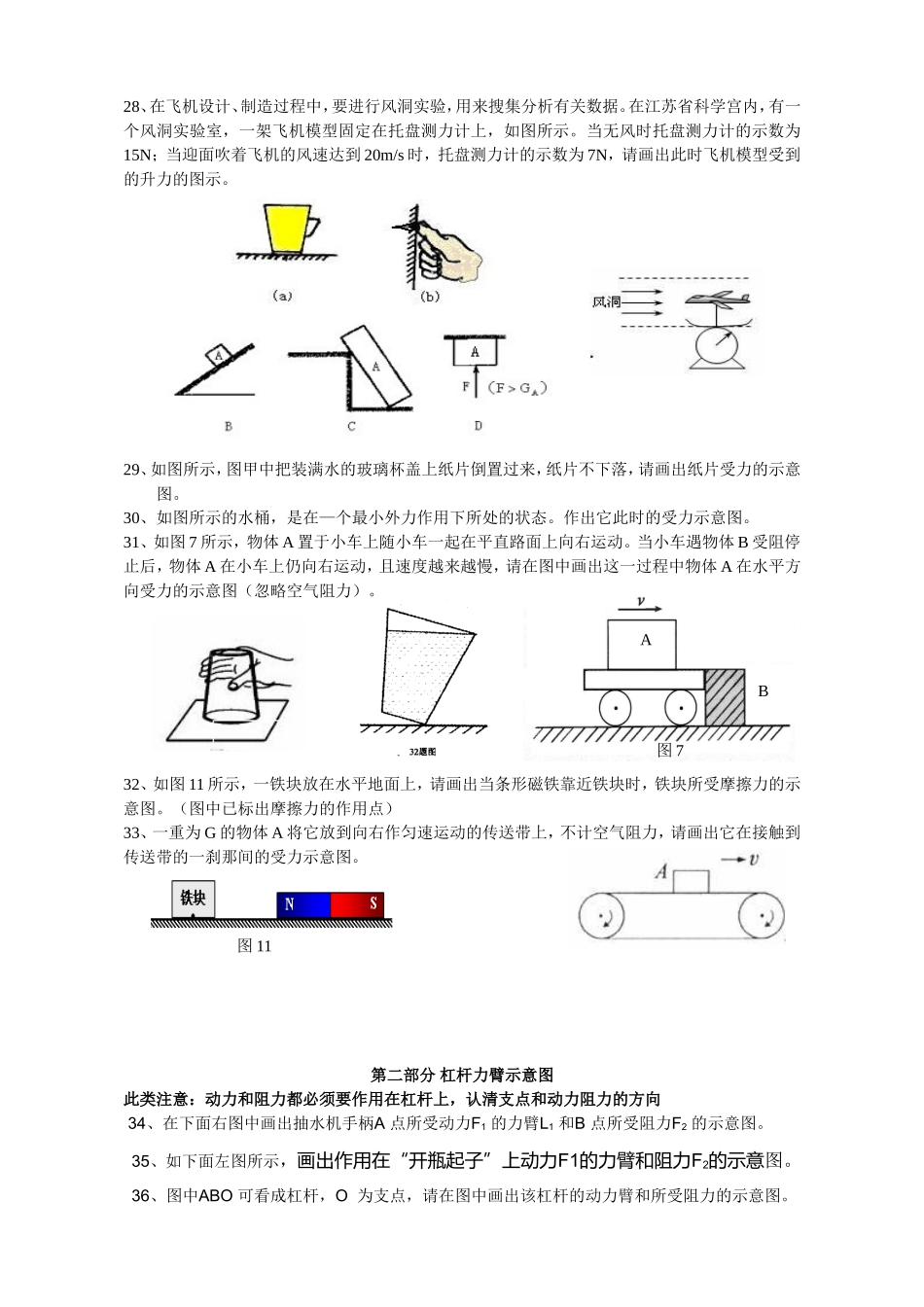

平塘中学八年级下册物理作图专题第一部分力的示意图此种题型要看清题目，常犯错误就是画蛇添足，把不该画的力画上去了，要记住只画题目要求要画的力，要注意“水平方向”“光滑”“不计空气阻力”等词语1、某同学在体育锻炼时，推出一个重为40牛顿的铅球，请在下面左图中作出这个铅球在空中运动时，所受各力的示意图。（空气阻力不计）2、如图是地球表面附近的一些物体，请画出飞机所受重力的示意图。3、如下图所示，工人用水平推力推水平地面上的货箱而未推动，推力已画出，请画出货箱所受其它力的示意图。4、传送带上有一个物体M,它与传送带一起以lm/s的速度在水平方向向右匀速运动，不计空气阻力．请在上图中画出M受力情况的示意图。5、如图所示，一小木块从斜面上滑下，在粗糙的水平面上滑动一段距离后便停下来。请你画出木块在水平面上滑动时的受力示意图。6、一木块受到撞击后在粗糙的的水地平面上滑行了一段距离后停下。请画出该木块在滑行时的受力示意图。7、上面右图是正在足球场上滚动的足球，请画出足球受力的示意图。8、一木块静止在斜面上，在图中画出这个木块所受各力的示意图。9、在图中，用50N的水平向右的力作用在质量为2kg的砖块A上时，砖块处于静止。在图中画出砖块在竖直方向所受各力的示意图。10、如图所示，试画出摆动的小球在A点时的受力示意图（不计空气阻力）。11、如图所示，一根细绳把重为G的小球挂在墙上，试画出小球受力的示意图。12、货物如图所示随传送带一起匀速斜向上运动，请画出货物受到力的示意图。13、作出图中锤子对钉子的压力示意图。14、在下面右图中,一个小球正在下沉，请画出木球所受到的各力。15、如图所示，一小球悬浮于盛水杯中，在图中画出小球所受各力的示意图。16、在易拉罐内装进适量的水，能使罐侧立而不倒下。请在图中画出，装了适量水的整个罐受到的重力与支持力的示意图。17、在图中画出小球受力的示意图。18、作出吸附在竖直磁性黑板上静止的棋子所受力的示意图。19、粗细均匀重为3N的木棒靠在墙上如图所示，请你在图上作出木棒所受重力的示意图。20、如图是广场上一只氢气球，用细绳系于地面上，请作出氢气球受力示意图。21、小华是一位喜欢运动的学生，他现在正在斜坡上滑雪，请在图上作出他所受重为和支持力的示意图。22、如图，车减速前进，画出悬挂在车厢内的物体A所受力的示意图．23、如图所示，一放在水平地面上并与竖直墙壁接触的铁球静止．作出铁球的受力示意图。24、一个足球沿如图甲所示的斜面向上滚，试在图中画出该足球所受到的重力示意图。25、一根绳子系着一个泡沫小球，悬挂在一个带电体A右边，小球静止时与带电体A等高且不接触。请画出小球受力示意图。26、如图14所示，A物体放置在B物体上，A物体随着B物体在外力F的作用下，由静止开始运动。请画出A物体所受摩擦力f和B物体所受重力G的示意图（其中G>f）。27、作出图中物体对各支持面的压力的示意图。AB图728、在飞机设计、制造过程中，要进行风洞实验，用来搜集分析有关数据。在江苏省科学宫内，有一个风洞实验室，一架飞机模型固定在托盘测力计上，如图所示。当无风时托盘测力计的示数为15N；当迎面吹着飞机的风速达到20m/s时，托盘测力计的示数为7N，请画出此时飞机模型受到的升力的图示。29、如图所示，图甲中把装满水的玻璃杯盖上纸片倒置过来，纸片不下落，请画出纸片受力的示意图。30、如图所示的水桶，是在—个最小外力作用下所处的状态。作出它此时的受力示意图。31、如图7所示，物体A置于小车上随小车一起在平直路面上向右运动。当小车遇物体B受阻停止后，物体A在小车上仍向右运动，且速度越来越慢，请在图中画出这一过程中物体A在水平方向受力的示意图（忽略空气阻力）。32、如图11所示，一铁块放在水平地面上，请画出当条形磁铁靠近铁块时，铁块所受摩擦力的示意图。（图中已标出摩擦力的作用点）33、一重为G的物体A将它放到向右作匀速运动的传送带上，不计空气阻力，请画出它在接触到传送带的一刹那间的受力示意图。第二部分杠杆力臂示意图此类注意：动力和阻力都必须要作用在杠杆上，认清支点和动力阻力的方向34、在下面右图中画出抽水机手...
