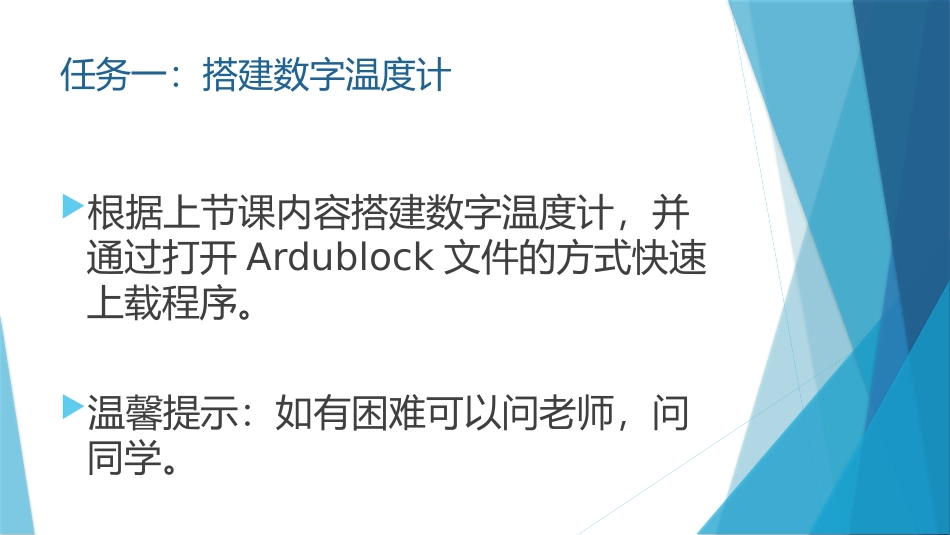

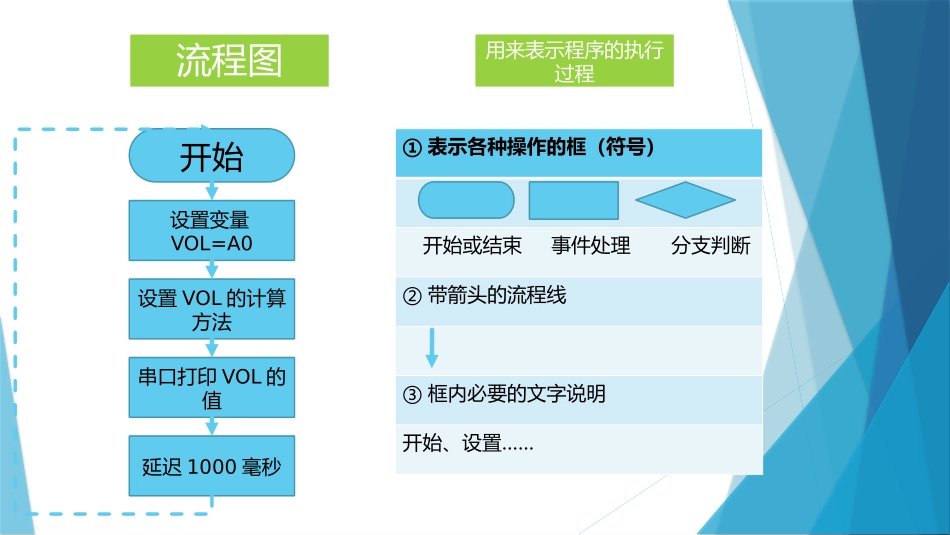

杯子里的秘密执教:进化二小张海明任务一:搭建数字温度计根据上节课内容搭建数字温度计,并通过打开Ardublock文件的方式快速上载程序。温馨提示:如有困难可以问老师,问同学。流程图开始设置变量VOL=A0设置VOL的计算方法串口打印VOL的值延迟1000毫秒用来表示程序的执行过程①表示各种操作的框(符号)开始或结束事件处理分支判断②带箭头的流程线③框内必要的文字说明开始、设置……流程图开始设置变量VOL=A0设置VOL的计算方法串口打印VOL的值延迟1000毫秒程序最终编写结果让我们来看看这个水杯完成项目书之“项目准备”项目名称能显示水温区间的智能水杯功能分析通过不同led的亮灭来辨识水杯内水的不同的温度区间实施准备开发环境Arduino硬件需求Arduino智能主板LM35温度传感器红色、绿色led小灯杜邦线若干完成项目书之“项目实施”项目实施硬件连接温度传感器:A0红色led:D8绿色led:D9流程图先用我们自己的话(如果条件满足……就执行……否则执行……)来说一说流程图开始设置变量VOL=A0设置VOL的计算方法串口打印VOL的值延迟1000毫秒如果条件满足所测温度大于30摄氏度,就执行点亮红色led小灯否则执行关闭红色led小灯流程图如果条件满足所测温度大于30摄氏度,就执行点亮红色led小灯否则执行关闭红色led小灯选择判断是否给数字端口8设置为高电平?流程图开始设置变量VOL=A0设置VOL的计算方法串口打印VOL的值延迟1000毫秒选择判断是否给数字端口8设置为高电平给数字端口设置为低电平流程图开始设置变量VOL=A0设置VOL的计算方法串口打印VOL的值延迟1000毫秒选择判断是否给数字端口8设置为高电平给数字端口设置为低电平把其中的一只杯子在底部打上一个小洞把我们已经连接好的温度传感器放入里面,这样一个建议的能显示水温区间的水杯制作成功想的更多同学们:我们能让水杯显示更多的温度区间吗?通过判断语句我们还能让程序做些什么?
