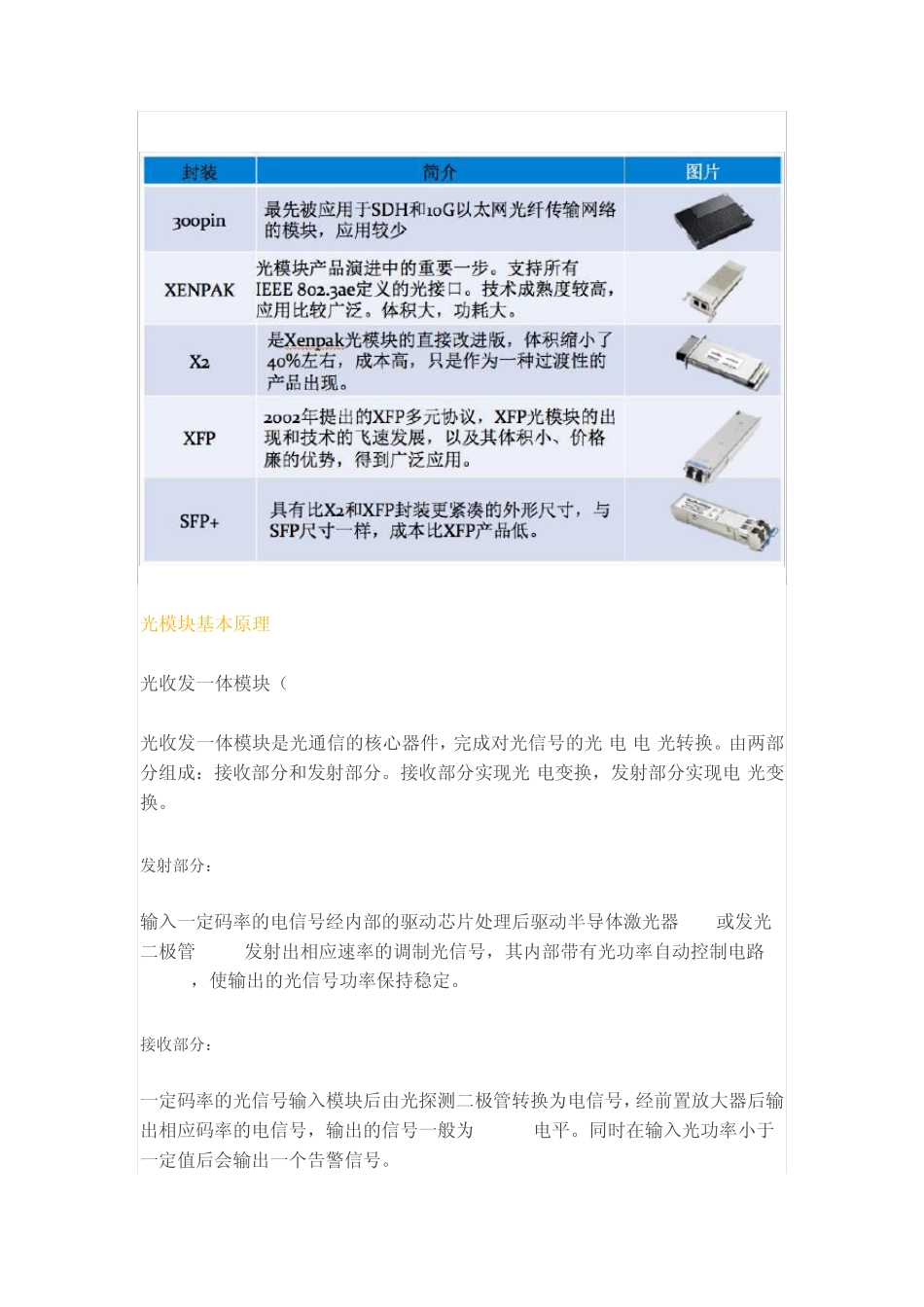

超详细的光模块介绍光模块发展简述光模块分类按封装:1*9、GBIC、SFF、SFP、XFP、SFP+、X2、XENPARK、300pin等。按速率:155M、622M、1.25G、2.5G、4.25G、10G、40G等。按波长:常规波长、CWDM、DWDM等。按模式:单模光纤(黄色)、多模光纤(橘红色)。按使用性:热插拔(GBIC、SFP、XFP、XENPAK)和非热插拔(1*9、SFF)。封装形式光模块基本原理光收发一体模块(光收发一体模块是光通信的核心器件,完成对光信号的光电电光转换。由两部分组成:接收部分和发射部分。接收部分实现光电变换,发射部分实现电光变换。发射部分:输入一定码率的电信号经内部的驱动芯片处理后驱动半导体激光器或发光二极管发射出相应速率的调制光信号,其内部带有光功率自动控制电路,使输出的光信号功率保持稳定。接收部分:一定码率的光信号输入模块后由光探测二极管转换为电信号,经前置放大器后输出相应码率的电信号,输出的信号一般为电平。同时在输入光功率小于一定值后会输出一个告警信号。光模块内部结构光模块的主要参数传输速率传输速率指每秒传输比特数,单位或。主要速率:百兆、千兆、、和万兆。传输距离光模块的传输距离分为短距、中距和长距三种。一般认为及以下的为短距离,~的为中距离,、及以上的为长距离。■光模块的传输距离受到限制,主要是因为光信号在光纤中传输时会有一定的损耗和色散。注意:•损耗是光在光纤中传输时,由于介质的吸收散射以及泄漏导致的光能量损失,这部分能量随着传输距离的增加以一定的比率耗散。•色散的产生主要是因为不同波长的电磁波在同一介质中传播时速度不等,从而造成光信号的不同波长成分由于传输距离的累积而在不同的时间到达接收端,导致脉冲展宽,进而无法分辨信号值。•因此,用户需要根据自己的实际组网情况选择合适的光模块,以满足不同的传输距离要求。中心波长•中心波长指光信号传输所使用的光波段。目前常用的光模块的中心波长主要有三种:波段、波段以及波段。•850nm波段:多用于≤2km短距离传输•1310nm和波段:多用于中长距离传输,以上的传输。光纤类型光纤模式()按光在光纤中的传输模式可将光纤分为单模光纤和多模光纤两种。多模光纤,,纤芯较粗,可传多种模式的光。但其模间色散较大,且随传输距离的增加模间色散情况会逐渐加重。多模光纤的传输距离还与其传输速率、芯径、模式带宽有关,具体关系请参见下表。单模光纤,,纤芯较细,只能传一种模式的光。因此,其模间色散很小,适用于远程通讯。光纤的端面与直径•按照光纤连接器连接头内插针端面分:,,,•按照光纤连接器的直径分:Φ3,Φ2,Φ0.9光纤接口连接器类型接口连接器用于连接可插拔模块及相应的传输媒质。光纤连接器是光纤通信系统中不可缺少的无源器件,它的使用使得光通道间的可拆式连接成为可能,既方便了光系统的调测与维护,又使光系统的转接调度更加灵活。按照光纤的类型分:单模光纤连接器(一般为纤:光纤内径,外径);多模光纤连接器(一种是纤其内径,外径;另一种是内径,外径);按照光纤连接器的连接头形式分:,,,,,等等,目前常用的有,,,(,标准光纤连接器),由日本公司开发的模塑插拔耦合式连接器。其外壳采用模塑工艺,用铸模玻璃纤维塑料制成,呈矩形;插针由精密陶瓷制成,耦合套筒为金属开缝套管结构。紧固方式采用插拔销式,不需要旋转。外观图如下所示连接器(,朗讯连接器),外观图如下:注意:为了保护光纤连接器的清洁,请务必保证在未连接光纤时盖上防尘帽。接口指标输出光功率输出光功率指光模块发送端光源的输出光功率。可以理解为光的强度,单位为或或。其中或为线性单位,为对数单位。在通信中,我们通常使用来表示光功率。公式:光功率衰减一半,降低,的光功率对应使用光功率计测量。针对产品,由于其端采用的是突发模式,因此需使用专用的光功率计进行测量,串接在线路中,可以即时给出当前上行和下行的光功率。接收灵敏度接收灵敏度指的是在一定速率、误码率情况下光模块的最小接收光功率,单位:。一般情况下,速率越高接收灵敏度越差,即最小接收光功率越大,对于光模块接收端器件的要求也越高。考虑到光纤...
