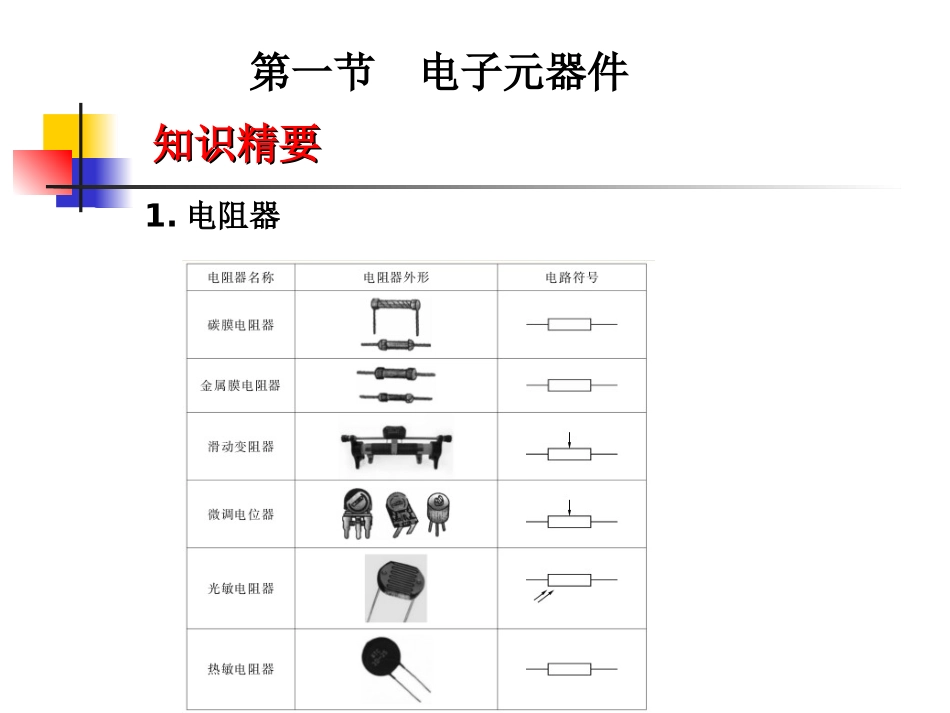

附录知识精要知识精要第一节电子元器件1.电阻器知识精要知识精要R欧姆欧Ω降压分压限流分流负载固定电阻器可变电阻器电阻器简称电阻，用字母________表示，单位是“________”，简称“________”，用字母________表示。其在电路中起________、________、________、________、________等作用。2．电阻器按结构可分为____________和____________等。固定电阻器是指阻值固定不变的电阻器，如碳膜电阻器、金属膜电阻器、碳质电阻器等。可变电阻器是指电阻值可以调节的电阻器，又称为电位器，如滑动变阻器、微调电位器等。知识精要知识精要3．电阻器的标称值包含________、________、________。用来表示电阻值和误差的方法有两种：________和________。直标法是指将电阻器的参数直接印在电阻体上。色标法是用不同颜色的色环来表示电阻器的阻值和误差。一般电阻体上有四条色环，其中前两条色环表示阻值的第一位和第二位有效数字，第三条色环表示倍乘，第四条表示误差，各种颜色对应的含义如下图。色标法误差功耗直标法电阻值知识精要知识精要知识精要知识精要电容器类型电容器外形电路符号普通电容可变电容微调电容电解电容4.电容器知识精要知识精要电容器简称电容，用字母________表示，它是由两块导体中间隔绝缘材料构成的，所以直流电不能通过电容器。其在电路中起到____________的作用。电容器储存电荷的能力用电容量表示，单位是“________”，简称“________”，用字母________表示，常用的单位有________和________。1F(法)＝________μF(微法)，1μ法(微法)＝____________pF(皮法)。5．电容器可分为____________和____________两大类。固定电容器是指电容量固定不变的电容器，常用的有陶瓷介电容器、金属化纸质电容器、有机薄膜电容器和铝电解电容等。可变电容器是指电容量可在一定范围内调节的电容器，包括微调电容器。C通交流隔直流法拉法F微法(μF)皮法(pF)10000001000000固定电容器可变电容器知识精要知识精要有极性电容器电容量额定直流工作电压6．电解电容器属于____________，它有正负极之分，长引脚为正极。一般电容器没有极性。7．电容器的标称值有________和________________。电容量的表示方式有多种；①直接标在电容器的表面上；②在小型瓷介电容器上用三位数表示电容量，前两位表示电容量的有效数字，最后一位表示有效数字后面加多少个零，单位是pF；③类似电阻的色标法，不同的是单位是pF。电容长期可靠地工作，它能承受的最大直流电压，就是电容的耐压，也叫做电容的直流工作电压。如果在交流电路中，要注意所加的交流电压最大值不能超过电容的直流工作电压值。知识精要知识精要8．电感器电感器类型电感器外形电路符号空心线圈磁芯线圈可调磁芯线圈变压器电感器通常称为________或________，可分为自感器和互感器(变压器)两大类。电感器存储磁场能力的大小用电感量表示，单位是“________”，简称“________”，用字母________表示，常用的单位有________和________。电感器具有在电路中起到____________的作用。电感器的品质因数(Q)：线圈中存储能量与消耗能量的比值，Q值越大，性能越好。知识精要知识精要电感线圈线圈亨利亨H毫亨(mH)微亨(μH)通直流阻交流9．二极管知识精要知识精要知识精要知识精要二极管的结构和电路符号二极管类型二极管外形电路符号普通二极管发光二极管光敏二极管稳压管知识精要知识精要半导体二极管简称二极管，是由一个半导体PN结、两个电极引线和管壳组成。在电路中有________、________、________等作用。10．二极管具有____________，一般只允许电流单一方向流过，因此有正负极之分。二极管极性的判断方法：二极管的极性通常在管壳上用电路符号表示，也可用色环或色点表示，靠近色环或色点一端的电极为阴极。对于发光二极管(LED)，引脚长的为正极，管壳内金属片大的一端为负极。整流检波稳压单向导电性知识精要知识精要11．三极管三极管的结构和电路符号知识精要知识精要半导体三极管简称三极管，它由两个极靠近的PN结和三个电极构成。两个PN称为________和________，共用的一个电极为三极管的________，其他两个电极为________和__...
