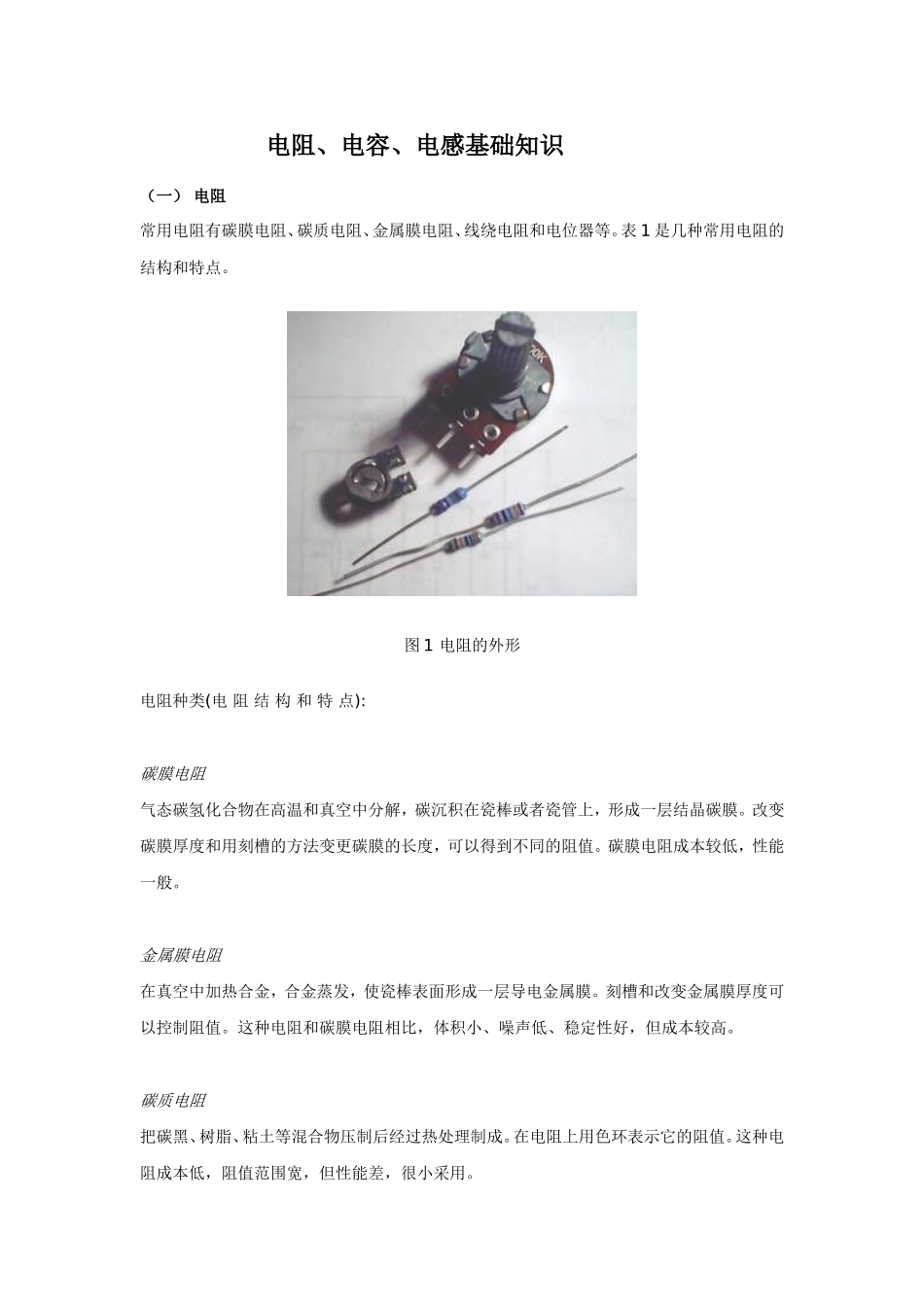

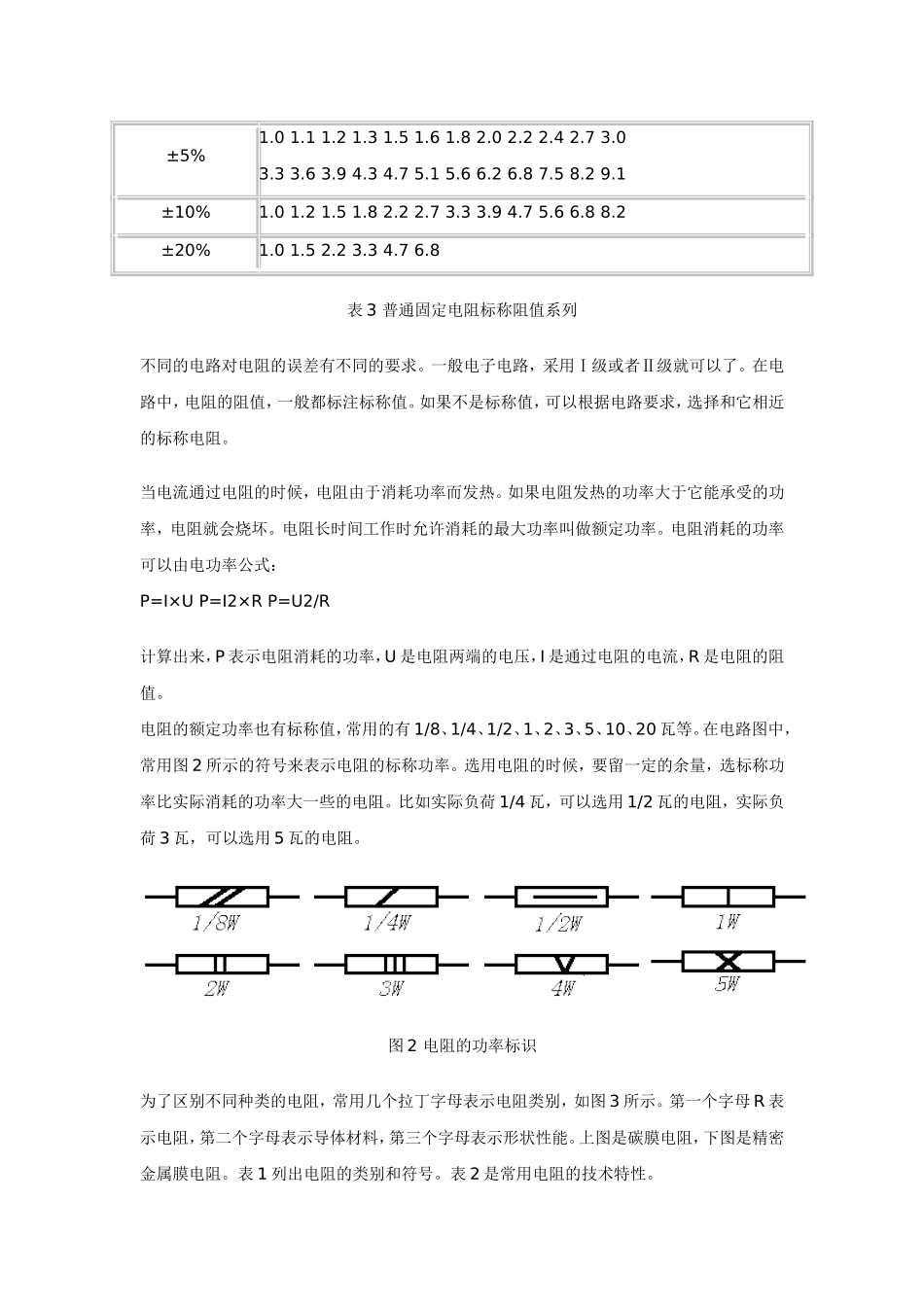

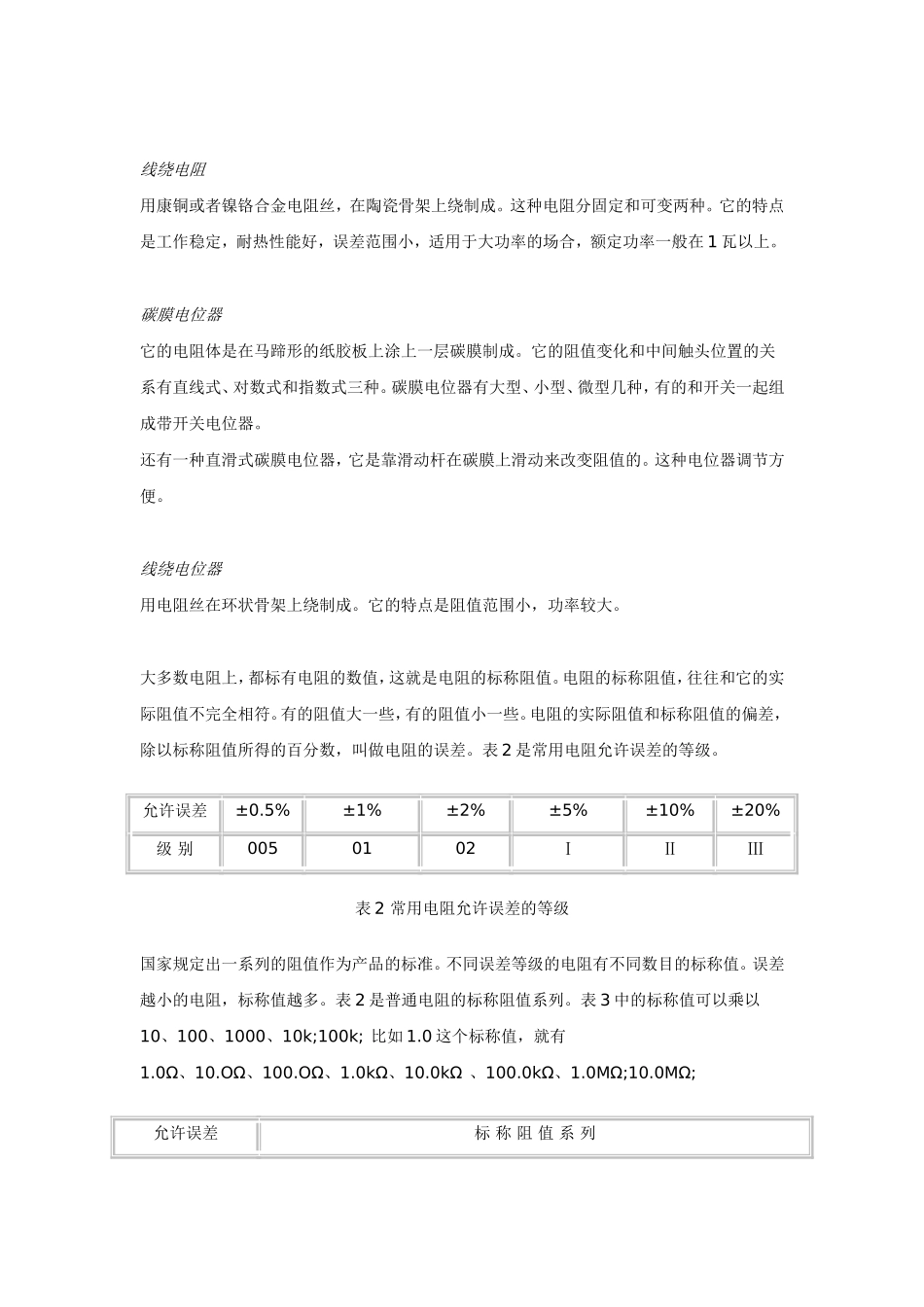

电阻、电容、电感基础知识（一）电阻常用电阻有碳膜电阻、碳质电阻、金属膜电阻、线绕电阻和电位器等。表1是几种常用电阻的结构和特点。图1电阻的外形电阻种类(电阻结构和特点):碳膜电阻气态碳氢化合物在高温和真空中分解，碳沉积在瓷棒或者瓷管上，形成一层结晶碳膜。改变碳膜厚度和用刻槽的方法变更碳膜的长度，可以得到不同的阻值。碳膜电阻成本较低，性能一般。金属膜电阻在真空中加热合金，合金蒸发，使瓷棒表面形成一层导电金属膜。刻槽和改变金属膜厚度可以控制阻值。这种电阻和碳膜电阻相比，体积小、噪声低、稳定性好，但成本较高。碳质电阻把碳黑、树脂、粘土等混合物压制后经过热处理制成。在电阻上用色环表示它的阻值。这种电阻成本低，阻值范围宽，但性能差，很小采用。线绕电阻用康铜或者镍铬合金电阻丝，在陶瓷骨架上绕制成。这种电阻分固定和可变两种。它的特点是工作稳定，耐热性能好，误差范围小，适用于大功率的场合，额定功率一般在1瓦以上。碳膜电位器它的电阻体是在马蹄形的纸胶板上涂上一层碳膜制成。它的阻值变化和中间触头位置的关系有直线式、对数式和指数式三种。碳膜电位器有大型、小型、微型几种，有的和开关一起组成带开关电位器。还有一种直滑式碳膜电位器，它是靠滑动杆在碳膜上滑动来改变阻值的。这种电位器调节方便。线绕电位器用电阻丝在环状骨架上绕制成。它的特点是阻值范围小，功率较大。大多数电阻上，都标有电阻的数值，这就是电阻的标称阻值。电阻的标称阻值，往往和它的实际阻值不完全相符。有的阻值大一些，有的阻值小一些。电阻的实际阻值和标称阻值的偏差，除以标称阻值所得的百分数，叫做电阻的误差。表2是常用电阻允许误差的等级。允许误差±0.5%±1%±2%±5%±10%±20%级别0050102ⅠⅡⅢ表2常用电阻允许误差的等级国家规定出一系列的阻值作为产品的标准。不同误差等级的电阻有不同数目的标称值。误差越小的电阻，标称值越多。表2是普通电阻的标称阻值系列。表3中的标称值可以乘以10、100、1000、10k;100k;比如1.0这个标称值，就有1.0Ω、10.OΩ、100.OΩ、1.0kΩ、10.0kΩ、100.0kΩ、1.0MΩ;10.0MΩ;允许误差标称阻值系列±5%1.01.11.21.31.51.61.82.02.22.42.73.03.33.63.94.34.75.15.66.26.87.58.29.1±10%1.01.21.51.82.22.73.33.94.75.66.88.2±20%1.01.52.23.34.76.8表3普通固定电阻标称阻值系列不同的电路对电阻的误差有不同的要求。一般电子电路，采用Ⅰ级或者Ⅱ级就可以了。在电路中，电阻的阻值，一般都标注标称值。如果不是标称值，可以根据电路要求，选择和它相近的标称电阻。当电流通过电阻的时候，电阻由于消耗功率而发热。如果电阻发热的功率大于它能承受的功率，电阻就会烧坏。电阻长时间工作时允许消耗的最大功率叫做额定功率。电阻消耗的功率可以由电功率公式：P=I×UP=I2×RP=U2/R计算出来，P表示电阻消耗的功率，U是电阻两端的电压，I是通过电阻的电流，R是电阻的阻值。电阻的额定功率也有标称值，常用的有1/8、1/4、1/2、1、2、3、5、10、20瓦等。在电路图中，常用图2所示的符号来表示电阻的标称功率。选用电阻的时候，要留一定的余量，选标称功率比实际消耗的功率大一些的电阻。比如实际负荷1/4瓦，可以选用1/2瓦的电阻，实际负荷3瓦，可以选用5瓦的电阻。图2电阻的功率标识为了区别不同种类的电阻，常用几个拉丁字母表示电阻类别，如图3所示。第一个字母R表示电阻，第二个字母表示导体材料，第三个字母表示形状性能。上图是碳膜电阻，下图是精密金属膜电阻。表1列出电阻的类别和符号。表2是常用电阻的技术特性。图3电阻的类型标识顺序类别名称简称符号第一个字母主称电阻器电位器阻位RW第二个字母导体材料碳膜金属膜金属氧化膜线绕碳金氧线TJYX第三个字母形状性能等大小精密测量高功率小精量高XJLG表4电阻的类别和符号电阻类别额定功率（W）标称阻值范围（Ω）温度系数（1/℃）噪声电势（uV/V）运用频率RT型碳膜电阻0.050.12510-100×1035.1-510×1031-510兆赫以下0.250.51.25.1-910×1035.1-2×1065.1-5.1×106-(6-20)×10-4RU型硅碳膜电阻0.1250.250.51.25.1-510×10310-1×10610-10×106±(7-12)×10-4...
