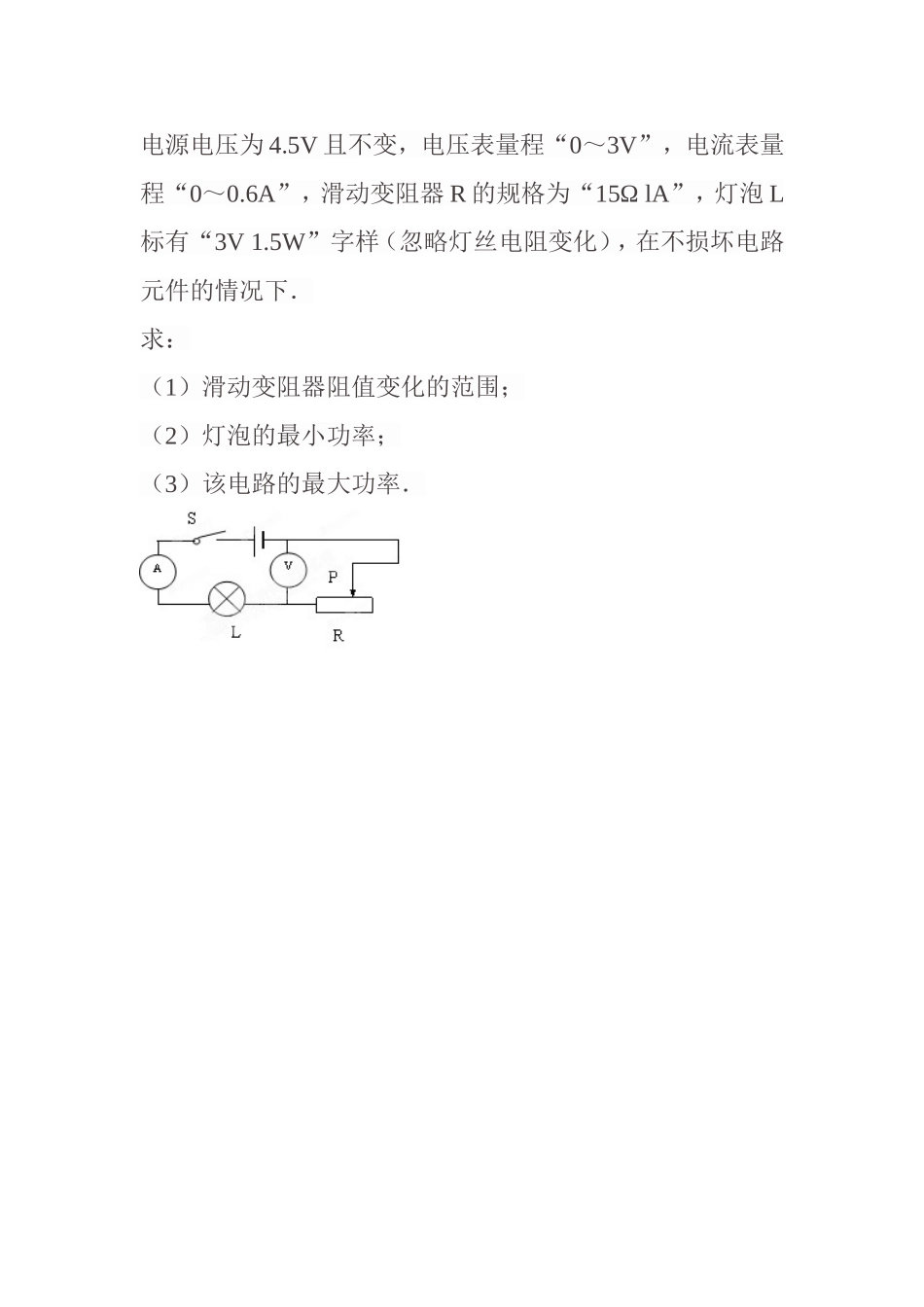

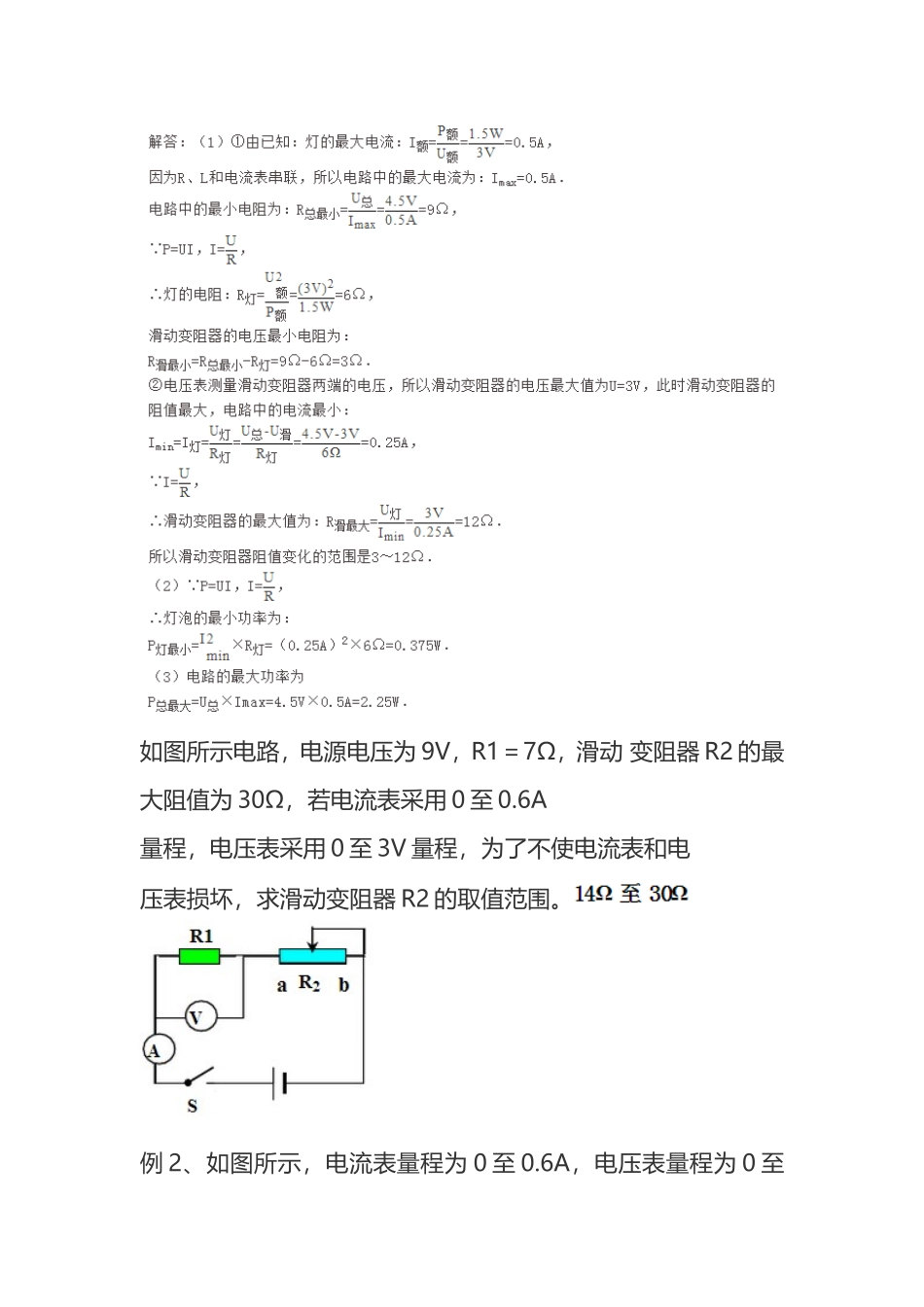

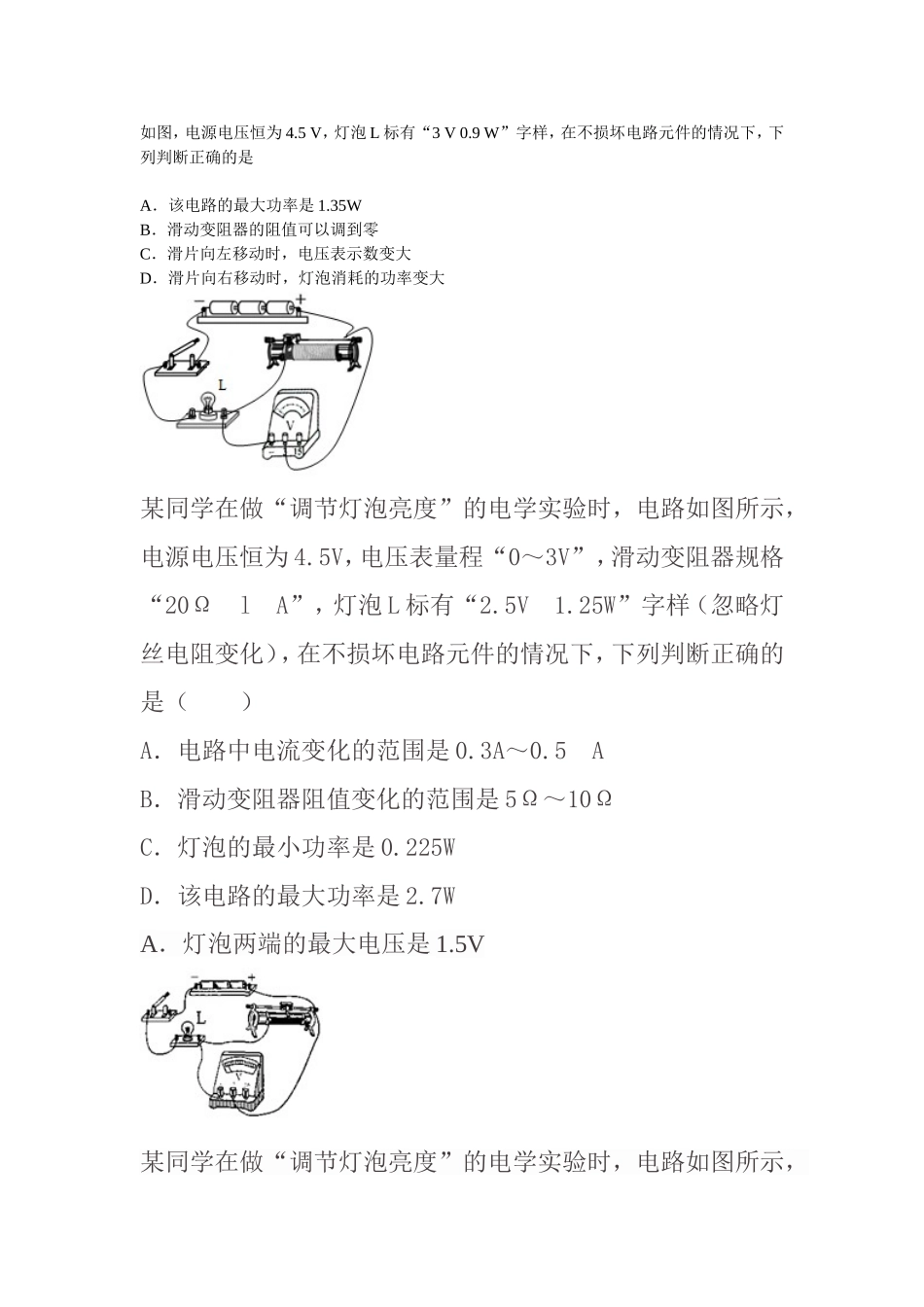

如图，电源电压恒为4.5V，灯泡L标有“3V0.9W”字样，在不损坏电路元件的情况下，下列判断正确的是A．该电路的最大功率是1.35WB．滑动变阻器的阻值可以调到零C．滑片向左移动时，电压表示数变大D．滑片向右移动时，灯泡消耗的功率变大某同学在做“调节灯泡亮度”的电学实验时，电路如图所示，电源电压恒为4.5V，电压表量程“0～3V”，滑动变阻器规格“20ΩlA”，灯泡L标有“2.5V1.25W”字样（忽略灯丝电阻变化），在不损坏电路元件的情况下，下列判断正确的是（）A．电路中电流变化的范围是0.3A～0.5AB．滑动变阻器阻值变化的范围是5Ω～10ΩC．灯泡的最小功率是0.225WD．该电路的最大功率是2.7WA．灯泡两端的最大电压是1.5V某同学在做“调节灯泡亮度”的电学实验时，电路如图所示，电源电压为4.5V且不变，电压表量程“0～3V”，电流表量程“0～0.6A”，滑动变阻器R的规格为“15ΩlA”，灯泡L标有“3V1.5W”字样（忽略灯丝电阻变化），在不损坏电路元件的情况下．求：（1）滑动变阻器阻值变化的范围；（2）灯泡的最小功率；（3）该电路的最大功率．如图所示电路，电源电压为9V，R1＝7Ω，滑动变阻器R2的最大阻值为30Ω，若电流表采用0至0.6A量程，电压表采用0至3V量程，为了不使电流表和电压表损坏，求滑动变阻器R2的取值范围。例2、如图所示，电流表量程为0至0.6A，电压表量程为0至15V，电阻R1＝30Ω，电源电压24V恒定不变，当滑动变阻器连入电路的电阻太小时，电路中电流会超过电流表量程，当滑动变阻器R2连入电路的电阻太大时，R2两端的电压会超过电压表的量程。求：在不超过电流表、电压表量程的情况下，滑动变阻器连入电路的电阻的变化范围。10Ω≤R≤50Ω设滑动变阻器连入电路的电阻为R，我们使用一个简章的方法来列一个不等式方程组，如下：24V÷（R＋R1）≤0.6A（1）［24V÷（R＋R1）］×R≤15V（2）代入R1＝30Ω，解（1）（2）两个方程组可得10Ω≤R≤50Ω例3、如图所示，电源两端电压不变。闭合开关，滑动变阻器滑片P在某两点之间滑动时，电流表的示数在1A—2A之间变化。电压表示数在6V—9V之间变化。则定值电阻R的阻值及电源两端的电压分别是CA.3Ω15VB.6Ω15VC.3Ω12VD.6Ω12V解：设电源电压为U，定值电阻的阻值为R，则：（U－9V）÷R＝1安（1）（U－6V）÷R＝2安（2）解（1）和（2）两个二元一次方程，可得R＝3Ω，U＝12V例10、如图所示，R1是0至50Ω的滑动变阻器，电流表A1的量程是0至0.6A，A2量程是0至3A，电阻R2＝3.6Ω，电源电压为9V并保持不变，闭合开关后，为了使两电流表都能正常工作，变阻器连入电路中的阻值变化范围是：18Ω至50Ω解：设通过R2的电流为I2，通过R1的电流为I1，A2测的是干路中的电流，设为I，则I＝I1＋I2，由欧姆定律可得：I2＝U÷R2＝9V÷3.6Ω＝2.5A，由此可知通过R1的电流不能超过3A－2.5A＝0.5A，所以R1接入电路中的电阻的最小值为U÷0.5A＝18Ω某同学做电学实验时，实验电路如图所示，已知他所用的电流表量程为0至0.6A，电压表的量程为0至3V，电源电压为6V保持不变，滑动变阻器的最大阻值为50Ω，定值电阻R0为10Ω，S闭合后，在实验操作无误的情况下，正确的说法是：CA、电流表最大示数0.6AB、滑动变阻器消耗的最小功率为0C、电压表的最小示数为1VD、电阻R0消耗的最大功率为1.8W例12、如图所示，电路中电源电压保持不变，电流表量程是0至3A，电阻R2＝12Ω，当开关S闭合时，将滑动变阻器R1的滑片P滑到中点，此时电流表的读数为1.5A，当P滑到b点时电流表的读数为1A，试求：（1）变阻器R1的总阻值为多少？（2）电源电压U的大小（2）允许接入电路的变阻器的最小阻值。解：设电源电压为U，变阻器R1的总阻值为R1，当滑片P在中点时，有关系如下：U＝I1×R并＝I1×《0.5R1×R2÷（0.5R1＋R2）》代入I1＝1.5A，可得：U＝1.5×《0.5R1×12Ω÷（0.5R1＋12Ω）》（1）当滑片P在b点时，有关系如下：U＝I2×R并＝I2×《R1×R2÷（R1＋R2）》，代入I2＝1A，可得：U＝1×《R1×12Ω÷（R1＋12Ω）》（2）联立（1）（2）两式，或者用（1）÷（2），可解得：R1＝12Ω，U＝6V设R1接入电路的最小阻值为R1′，此时电流表的最大读数为I3＝3A，此时R总＝U÷R＝6V...
