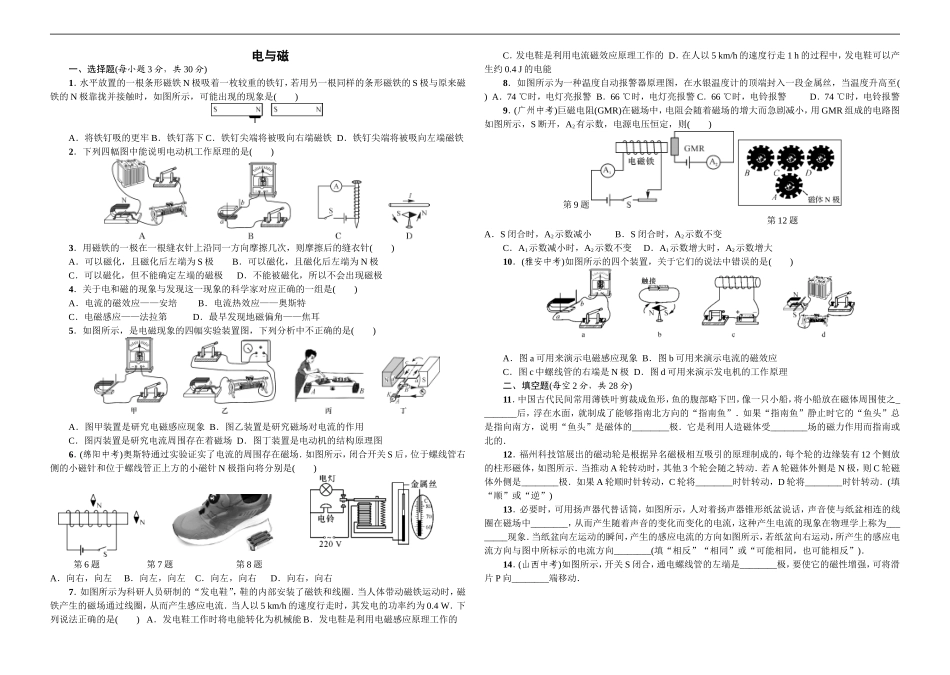

电与磁一、选择题(每小题3分，共30分)1．水平放置的一根条形磁铁N极吸着一枚较重的铁钉，若用另一根同样的条形磁铁的S极与原来磁铁的N极靠拢并接触时，如图所示，可能出现的现象是()A．将铁钉吸的更牢B．铁钉落下C．铁钉尖端将被吸向右端磁铁D．铁钉尖端将被吸向左端磁铁2．下列四幅图中能说明电动机工作原理的是()3．用磁铁的一极在一根缝衣针上沿同一方向摩擦几次，则摩擦后的缝衣针()A．可以磁化，且磁化后左端为S极B．可以磁化，且磁化后左端为N极C．可以磁化，但不能确定左端的磁极D．不能被磁化，所以不会出现磁极4．关于电和磁的现象与发现这一现象的科学家对应正确的一组是()A．电流的磁效应——安培B．电流热效应——奥斯特C．电磁感应——法拉第D．最早发现地磁偏角——焦耳5．如图所示，是电磁现象的四幅实验装置图，下列分析中不正确的是()A．图甲装置是研究电磁感应现象B．图乙装置是研究磁场对电流的作用C．图丙装置是研究电流周围存在着磁场D．图丁装置是电动机的结构原理图6．(绵阳中考)奥斯特通过实验证实了电流的周围存在磁场．如图所示，闭合开关S后，位于螺线管右侧的小磁针和位于螺线管正上方的小磁针N极指向将分别是()第6题第7题第8题A．向右，向左B．向左，向左C．向左，向右D．向右，向右7．如图所示为科研人员研制的“发电鞋”，鞋的内部安装了磁铁和线圈．当人体带动磁铁运动时，磁铁产生的磁场通过线圈，从而产生感应电流．当人以5km/h的速度行走时，其发电的功率约为0.4W．下列说法正确的是()A．发电鞋工作时将电能转化为机械能B．发电鞋是利用电磁感应原理工作的C．发电鞋是利用电流磁效应原理工作的D．在人以5km/h的速度行走1h的过程中，发电鞋可以产生约0.4J的电能8．如图所示为一种温度自动报警器原理图，在水银温度计的顶端封入一段金属丝，当温度升高至()A．74℃时，电灯亮报警B．66℃时，电灯亮报警C．66℃时，电铃报警D．74℃时，电铃报警9．(广州中考)巨磁电阻(GMR)在磁场中，电阻会随着磁场的增大而急剧减小，用GMR组成的电路图如图所示，S断开，A2有示数，电源电压恒定，则()第9题第12题A．S闭合时，A2示数减小B．S闭合时，A2示数不变C．A1示数减小时，A2示数不变D．A1示数增大时，A2示数增大10．(雅安中考)如图所示的四个装置，关于它们的说法中错误的是()A．图a可用来演示电磁感应现象B．图b可用来演示电流的磁效应C．图c中螺线管的右端是N极D．图d可用来演示发电机的工作原理二、填空题(每空2分，共28分)11．中国古代民间常用薄铁叶剪裁成鱼形，鱼的腹部略下凹，像一只小船，将小船放在磁体周围使之________后，浮在水面，就制成了能够指南北方向的“指南鱼”．如果“指南鱼”静止时它的“鱼头”总是指向南方，说明“鱼头”是磁体的________极．它是利用人造磁体受________场的磁力作用而指南或北的．12．福州科技馆展出的磁动轮是根据异名磁极相互吸引的原理制成的，每个轮的边缘装有12个侧放的柱形磁体，如图所示．当推动A轮转动时，其他3个轮会随之转动．若A轮磁体外侧是N极，则C轮磁体外侧是________极．如果A轮顺时针转动，C轮将________时针转动，D轮将________时针转动．(填“顺”或“逆”)13．必要时，可用扬声器代替话筒，如图所示，人对着扬声器锥形纸盆说话，声音使与纸盆相连的线圈在磁场中________，从而产生随着声音的变化而变化的电流，这种产生电流的现象在物理学上称为________现象．当纸盆向左运动的瞬间，产生的感应电流的方向如图所示，若纸盆向右运动，所产生的感应电流方向与图中所标示的电流方向________(填“相反”“相同”或“可能相同，也可能相反”)．14．(山西中考)如图所示，开关S闭合，通电螺线管的左端是________极，要使它的磁性增强，可将滑片P向________端移动．第13题第14题15．磁悬浮列车利用____________________的原理使车体完全脱离轨道，悬浮在距离轨道约1cm处腾空行驶．当列车运行在曲线或坡道上时控制系统通过改变导向电磁铁中的________达到控制运行的目的．“常导型”磁悬浮列车及轨道和电动机的工作原理完全相同，只是把电动机的“转子”安装在列车上，将电动机的“定子”安装在轨道上．...
