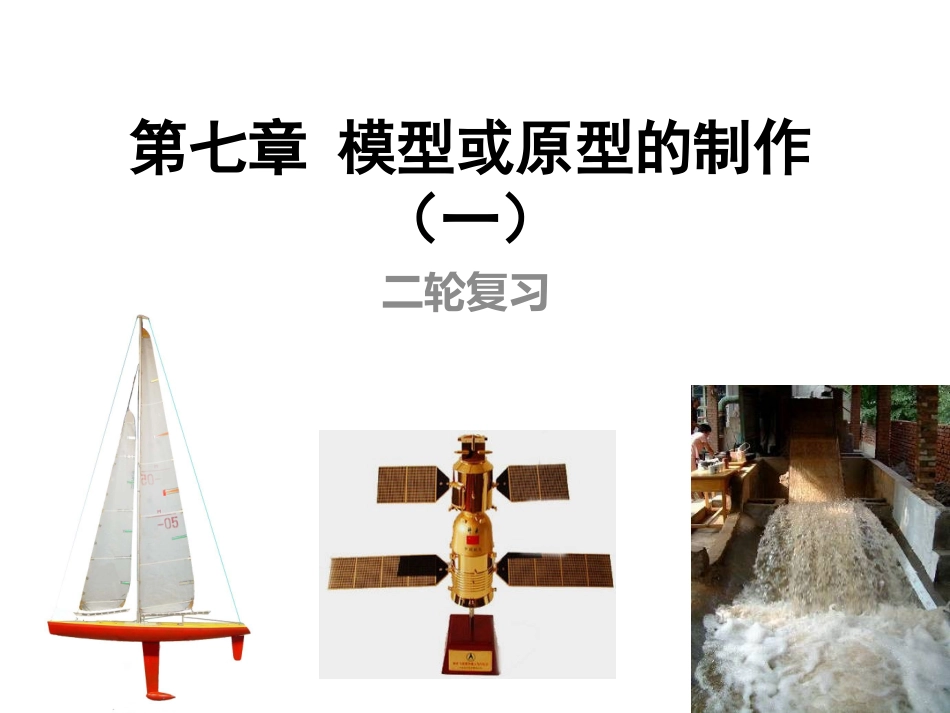

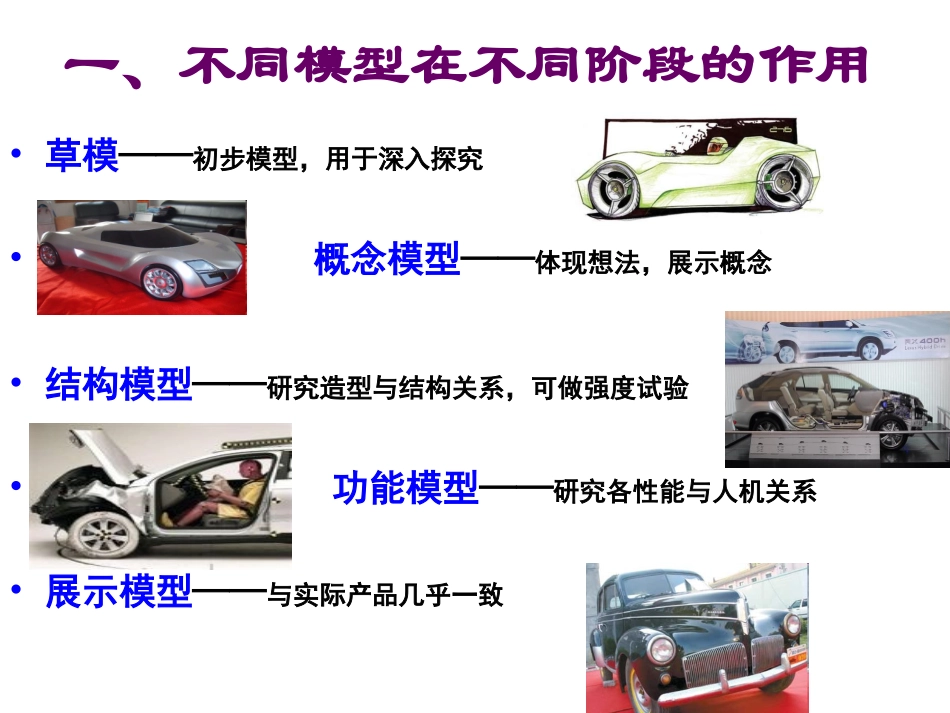

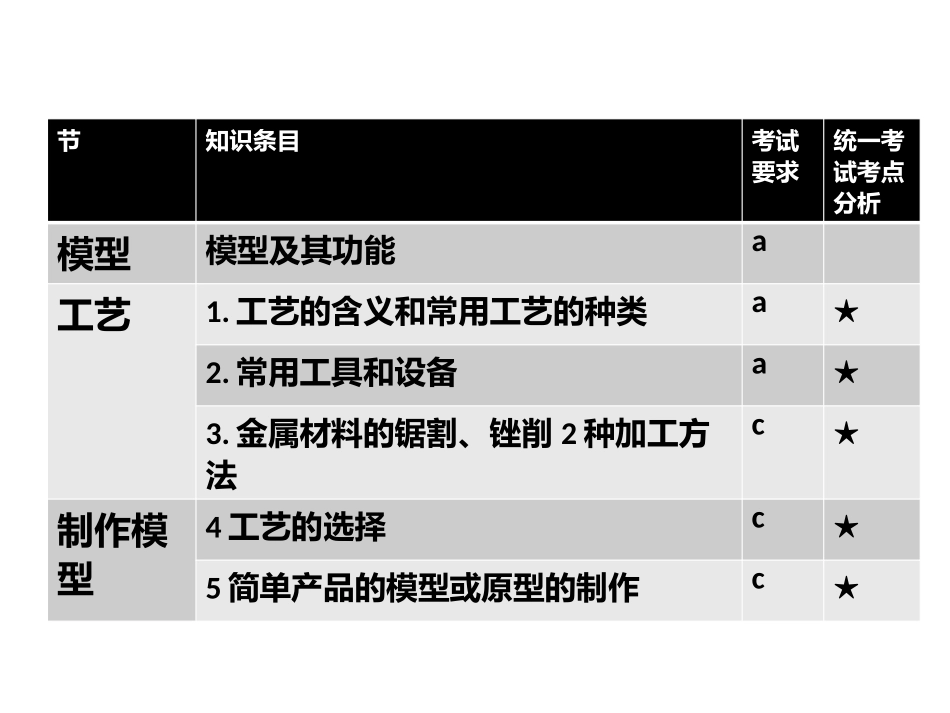

第七章模型或原型的制作（一）二轮复习节知识条目考试要求统一考试考点分析模型模型及其功能a工艺1.工艺的含义和常用工艺的种类a★2.常用工具和设备a★3.金属材料的锯割、锉削2种加工方法c★制作模型4工艺的选择c★5简单产品的模型或原型的制作c★一、不同模型在不同阶段的作用•草模——初步模型，用于深入探究•概念模型——体现想法，展示概念•结构模型——研究造型与结构关系，可做强度试验•功能模型——研究各性能与人机关系•展示模型——与实际产品几乎一致工艺（1）.工艺是指利用工具和设备对原材料、半成品进行技术处理，使之成为产品的方法。•对三角铁进行划线和锯割属于（）•A金属加工工艺B金属装配工艺•C金属检测工艺D金属铸造工艺（2）.工艺的种类：常见的工艺有加工工艺、装配工艺、检测工艺、铸造工艺、表面处理工艺等。金工工艺木工工艺划线：划出基准——划尺寸线——划轮廓线——冲眼锯割：钢锯对金属材料进行切割锉削：钢锉对金属材料进行表切削钻孔：台钻、麻花钻对金属材料进行钻孔套丝、攻丝连接：固定的方法将金属连接表面处理：表面刷光、喷涂油漆、镀层金属材料的加工工艺1、划线•划线指在待加工的材料上用相应的工具划出加工部件的轮廓线或基准点和基准线。•步骤:划出基准划尺寸线划轮廓冲眼•划线工具：钢直尺角尺划针划规样冲夹装和锯割•锯条的正确安装2、锯割工件夹装•夹装在台虎钳左侧。•松紧得当。起锯：a.采用远起锯（远离自己的一端开始锯割）b.左手大拇指贴住锯条（定位）c.起锯角要小、行程要短、压力要小，当陷入工件2—3mm时开始正常锯割。d.锯割线在工件上一般为从上至下。（竖直方向）锯割：a.站姿和握姿正确；b.推锯加压，回拉不加压；c.锯程要长（锯条在使用时都需要尽可能达到其有效工作面（锯齿）的2/3。）；推拉要有节奏。金属材料的锉削•锉刀功能：•整形•磨光3、锉削锉削注意事项：1、锉刀保存不能加油，清洁时用钢丝刷，不能用嘴吹和用手摸；2、锉刀在使用时都需要尽可能达到其有效工作面（锉面）的2/3；3、锉削推锉时，左手施压由大变小，右手由小变大；4、锉削线一般为水平方向。常见钻孔设备•台钻4、钻孔手摇钻钻孔工序•工序：–划线、冲眼、钻孔样冲•注意事项：做到“二要二不”：1、操作要集中注意力，2、钻孔要戴防护眼镜，以防钻屑飞出伤害眼睛；3、不准带手套操作，以防钻头卷住手套而伤害手指；4、不能用手直接扶持小工件、薄工件，以免造成伤害事故。5、倒角6、攻丝•注意事项：•1、能一转到底吗？为什么？•2、钻孔后能直接攻丝吗？为什么？攻丝时需正转一圈后反转半圈或1/4圈，以便排出铁屑攻丝前需倒角，即给孔口位置扩孔，方便攻丝。7、套丝•注意事项：•1、能一转到底吗？为什么？•2、铁棒锯割后能直接套丝吗？为什么？套丝时需正转一圈后反转半圈或1/4圈，以便排出铁屑套丝前倒角，即给磨削圆头。铆接黏结焊接8、连接（固定和半固定连接）被连接的材料及连接的场合•――金属之间•不可拆卸连接一般采用铆接、焊接和黏结；•可拆卸连接一般采用螺栓和螺母连接；•――金属和非金属之间、非金属之间•不可拆卸连接，一般采用黏结；•可拆卸连接一般采用螺栓螺母连接。（1）表面刷光：准备清楚毛刺和铁屑粗处理用细挫挫平金属表面细处理用精细级金刚砂纸打磨6、表面处理（2）喷涂油漆喷涂油漆可以防止生锈和增加美观。（3）镀层用电解方法在金属表面涂上一薄层抗氧化的铬等金属材料
