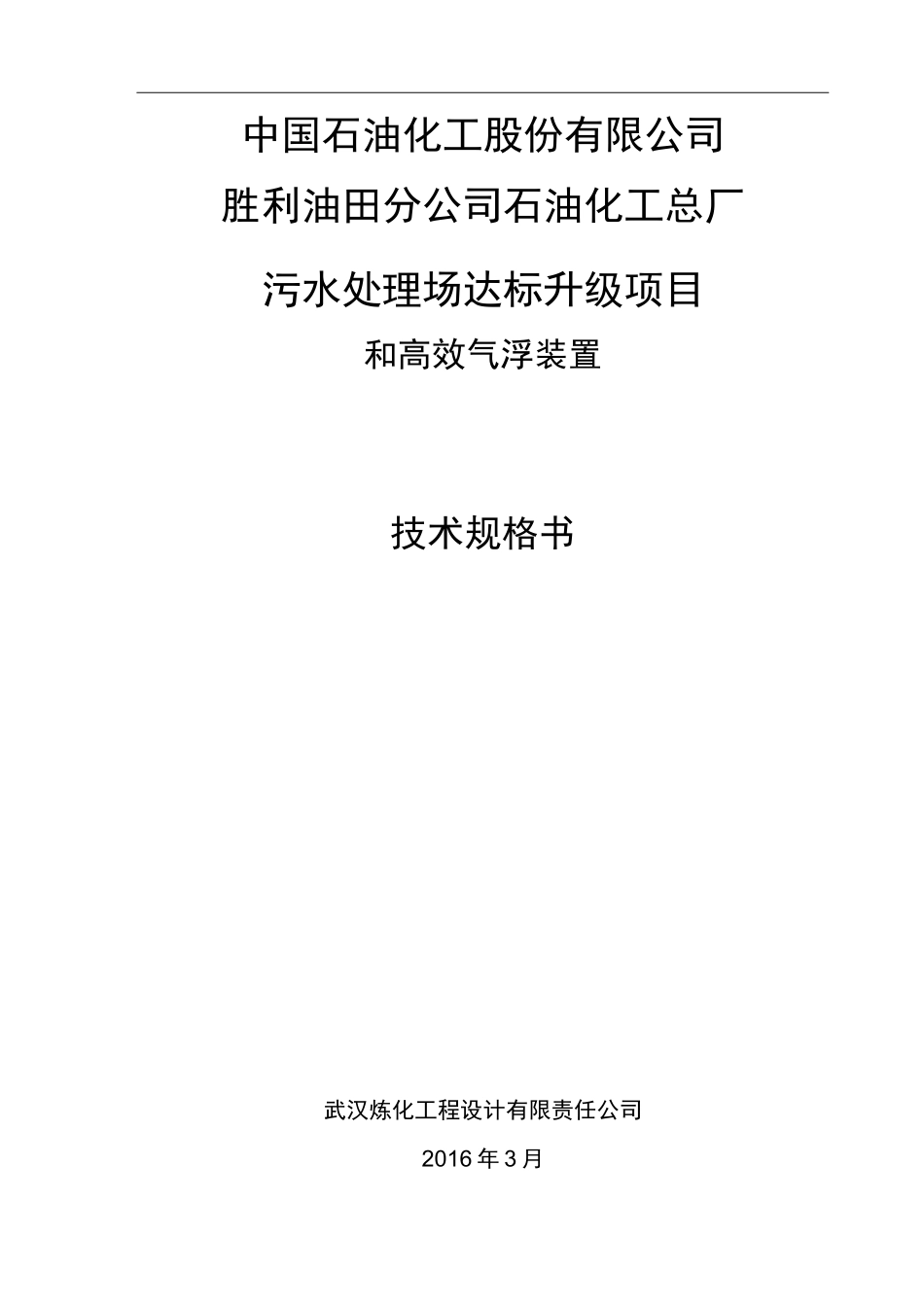

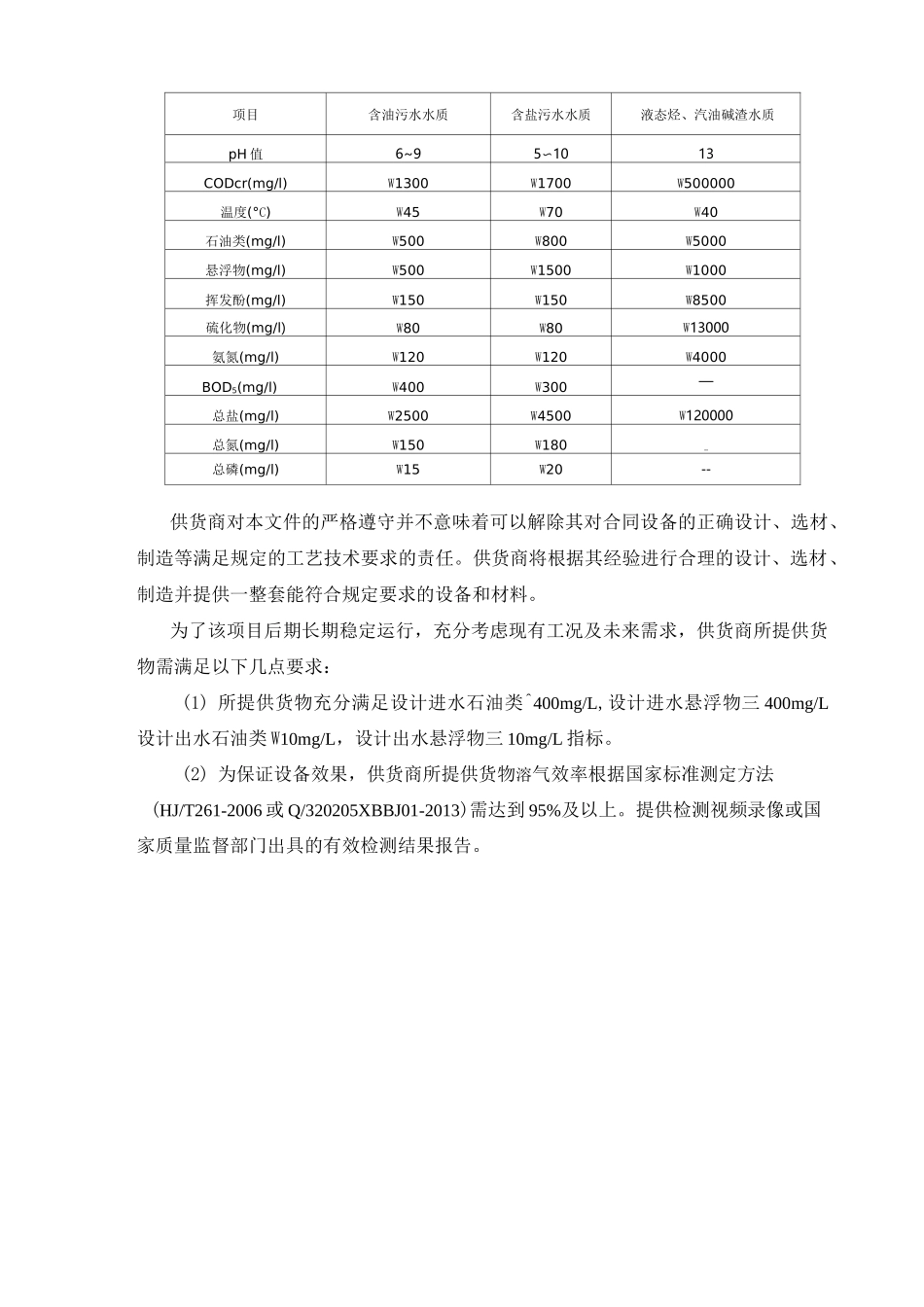

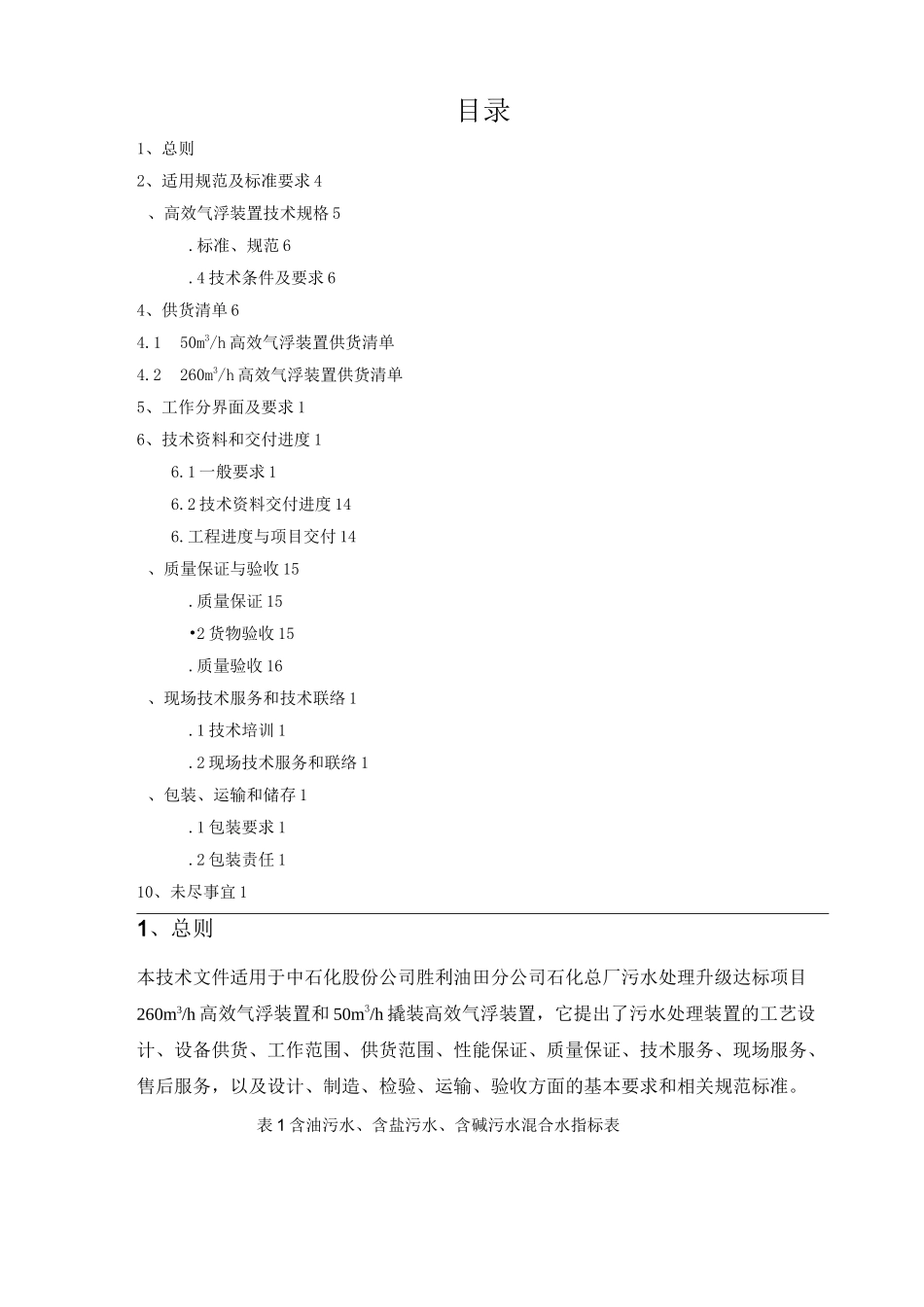

中国石油化工股份有限公司胜利油田分公司石油化工总厂污水处理场达标升级项目和高效气浮装置技术规格书武汉炼化工程设计有限责任公司2016年3月目录1、总则2、适用规范及标准要求4、高效气浮装置技术规格5.标准、规范6.4技术条件及要求64、供货清单64.150m3/h高效气浮装置供货清单4.2260m3/h高效气浮装置供货清单5、工作分界面及要求16、技术资料和交付进度16.1一般要求16.2技术资料交付进度146.工程进度与项目交付14、质量保证与验收15.质量保证15•2货物验收15.质量验收16、现场技术服务和技术联络1.1技术培训1.2现场技术服务和联络1、包装、运输和储存1.1包装要求1.2包装责任110、未尽事宜11、总则本技术文件适用于中石化股份公司胜利油田分公司石化总厂污水处理升级达标项目260m3/h高效气浮装置和50m3/h撬装高效气浮装置,它提出了污水处理装置的工艺设计、设备供货、工作范围、供货范围、性能保证、质量保证、技术服务、现场服务、售后服务,以及设计、制造、检验、运输、验收方面的基本要求和相关规范标准。表1含油污水、含盐污水、含碱污水混合水指标表项目含油污水水质含盐污水水质液态烃、汽油碱渣水质pH值6~95〜1013CODcr(mg/l)W1300W1700W500000温度(°C)W45W70W40石油类(mg/l)W500W800W5000悬浮物(mg/l)W500W1500W1000挥发酚(mg/l)W150W150W8500硫化物(mg/l)W80W80W13000氨氮(mg/l)W120W120W4000BOD5(mg/l)W400W300—总盐(mg/l)W2500W4500W120000总氮(mg/l)W150W180--总磷(mg/l)W15W20--供货商对本文件的严格遵守并不意味着可以解除其对合同设备的正确设计、选材、制造等满足规定的工艺技术要求的责任。供货商将根据其经验进行合理的设计、选材、制造并提供一整套能符合规定要求的设备和材料。为了该项目后期长期稳定运行,充分考虑现有工况及未来需求,供货商所提供货物需满足以下几点要求:(1)所提供货物充分满足设计进水石油类^400mg/L,设计进水悬浮物三400mg/L设计出水石油类W10mg/L,设计出水悬浮物三10mg/L指标。(2)为保证设备效果,供货商所提供货物溶气效率根据国家标准测定方法(HJ/T261-2006或Q/320205XBBJ01-2013)需达到95%及以上。提供检测视频录像或国家质量监督部门出具的有效检测结果报告。3)供货商所提供设备的水力负荷满足,须提供国家质量监督部门出具的有效检测结果报告。(4)供货商所提供260m3/h高效气浮装置和50m3/h高效气浮装置,其中260m3/h高效气浮装置为在现有基础进行改造,50m3/h高效气浮装置。供货商从废水处理装置安全、经济、稳定运行的角度来统筹设计、选型、制造、供应,并提供长期的售后服务和技术支持。供货商应选用高性能、低成本的设计方案及高质量的设备,所采用的工艺必须是技术先进,并经过实践证明是成熟可行的。所设计的系统布置合理、运行稳定可靠、操作方便、易于维护。供货商提供的设备具有技术先进、设备可靠、工艺完善和生产成熟等特点。(1)供货商已通过IS09001以上质量认证。(2)供货商需具备生产安装同类设备资格(3)供货商具有丰富的实践经验和设备安装组织指导、系统调试和工艺试车能力。表高效气浮装置进水、出水水质指标序号单元名称石油类(mg/l)SS(mg/l)CODcr(mg/l)BOD55(mg/l)氨氮(mg/l)挥发酚(mg/l)硫化物(mg/l)TN(mg/l)TP(mg/l)高效进水4004001200//////气浮出水W10W101000//////装置去除率%959810//////2、适用规范及标准要求供货商在设计及供货中,严格按照以下及以下未列入的国家和行业的标准规范进行设计、制造和检验。对于进口设备,采用国际标准,经买方确认也可采用所在国标准,当采用国际标准,提供转换资料。这些标准和规范必须采用最新版本。石油化工企业设计防火设计规范》GB50160室外给水设计规范》GB50013室外排水设计规范》(2014年版)GB50014机械设备安装工程施工及验收通用规范》GB50231位关机,由溶气罐液位、空压机、形成闭合控制系统。溶气工作泵、溶气罐的液位、形成一闭合回路控制系统,参与气浮工业产品使用说明书总则》GB/T9969工业企业设计卫生标准》GBZ1化工设备、管道外防腐设计规定》HG/T20679化工机器安装工程施工及验收规范(通用规定)》HG20203水处理设备技术条件》JB/T2932水处理...
