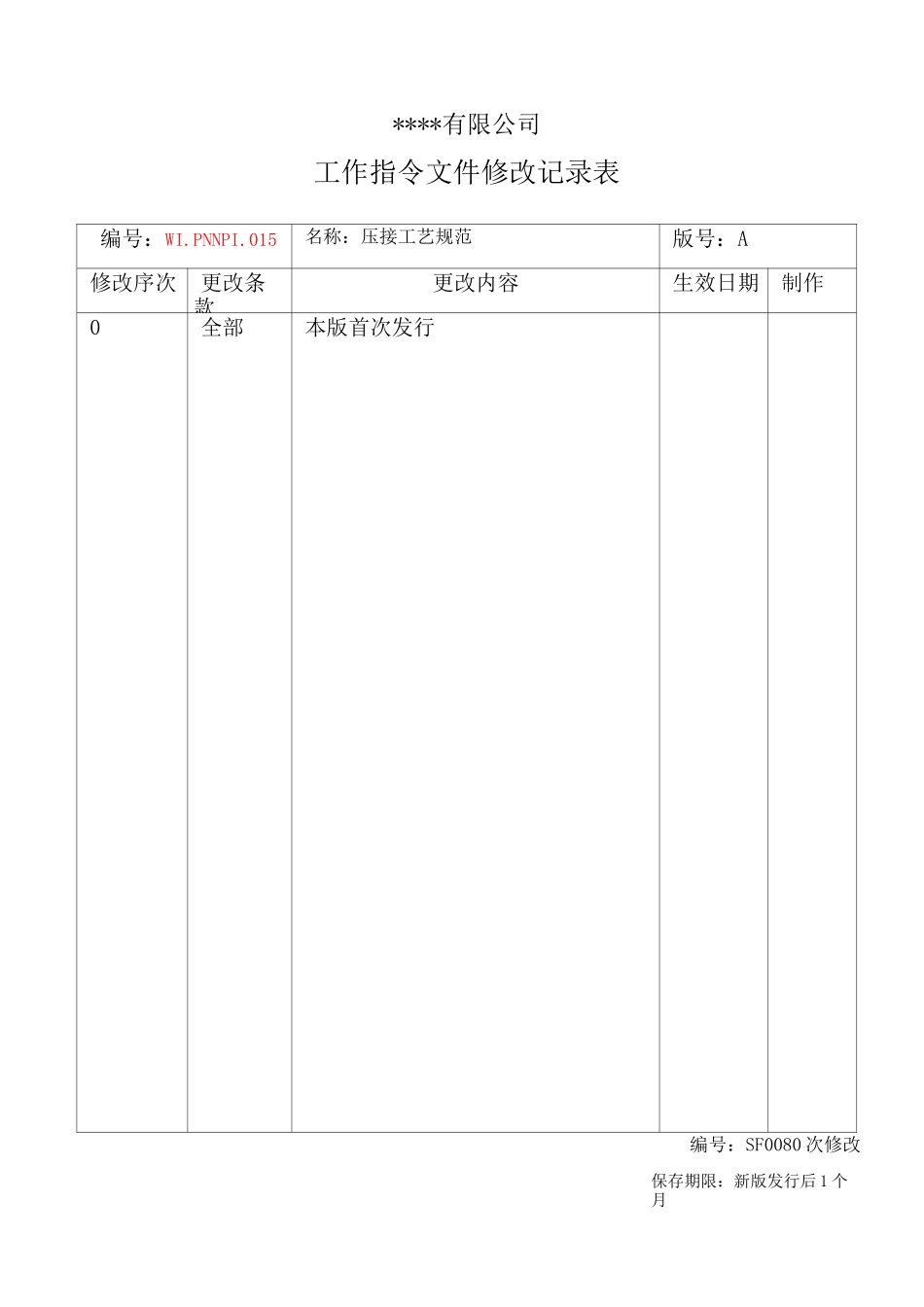

****有限公司工作指令文件修改记录表编号：WI.PNNPI.015名称：压接工艺规范版号：A修改序次更改条款更改内容生效日期制作0全部本版首次发行编号：SF0080次修改保存期限：新版发行后1个月第1页，共10页制作：洪登月审核:生效日期：2006.05.20批准:批准日未经同意不得复印*****有限公司工作指令文件编号：WI.PNNPI.015第A版第0次修改题目：压接工艺规范一、范围本规范规定了连接器压接的基本工艺要求。本规范适用于所有压接型连接器的压接。二、规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本规范。三、术语和定义压接：压接是由弹性可变形插针或刚性插针与PCB金属化孔配合而形成的一种连接。在插针与金属化孔之间形成紧密的接触点，靠机械连接实现电气互连。为了形成紧密的配合，针脚的横截面尺寸必须大于PCB金属化孔孔径，在压接过程中，针脚横截面或金属化孔要产生变形。刚性插针：在压接过程中不产生变形，而孔会变形。因对孔径的公差要求严格，已经淘汰。柔性插针：在压接过程中会受挤压而变形，而孔不变形。压接垫板：fixture,压接时用于支撑PCB，防止连接器插针和PCB损伤的工艺装置。压接模具：tooling，压接时适应不同连接器的需要而设计的，置于连接器的上面将连接器压接到PCB的金刚性针脚柔性针脚第2页，共10页第2页，共10页图2压肩式与压头式两种插针四、规范成立条件本规范适用于以下条件：4・1设备IMPRESS500E、TOX气液转换压接机、HT604气液转换压接机、HKP16手动压接机。4・2工装4・2・1压接垫板适应具体PCB压接要求的专用或通用压接垫板。垫板的厚度公差小于±0.1mm，垫板的平面度公差小于压肩式插针压头式插针编号：WI.PNNPI.015******有限公司工作指令文件第3页，共10页□500：0.2mm,垫板孔位及定位销钉的位置度公差小于土0.2mm,压接时不应使插针和器件体受到挤压。4・2・2压接模具适应具体连接器压接需要的压接上模。压接模具和连接器插针接触区域的表面粗糙度小于0.4,表面无锈蚀，受力区域无损坏。4・2・3行程调节工具零点定标规：测量确定IMPRESS500E的量规，过紧或间隙大时应对设备进行维护。行程调节挡块：用于压接作业开始时的设备行程调节，适用于HT604和TOX压接机。调节挡块应和相应的连接器和压接模具配对使用。行程调节工具：用于调节设备的行程的扳手，适用于HT604和TOX压接机。4・3连接器符合相应产品规范和技术规范的压接型连接器。4・4工作环境常温、洁净、能承受轻微震动冲击五、性能规范5・1设备性能压接设备的性能见下表1表1压接设备性能一览表设备名称、型号T0XHT604IMPRESS500EIMPRESS500E+HKP16驱动方式气-液转换气-液转换涡轮-涡杆伺服驱动涡轮-涡杆伺服驱动手动行程控制/调节螺纹副螺纹副伺服系统伺服系统螺纹副压力控制/调节阀体阀体压力控制系统压力控制系统最大压接力(T)710881.5可压接的最大PCB尺寸650*1200600*900560*720560*720320*600可采用的压接模式定行程定行程定行程、压力增量定行程、压力增量需使用的工装压接垫板、压接模具IMPRESS500ET0XHT604HKP165.3相关工艺参数编号：WI.PNNPI.015*****有限公司工作指令文件第4页，共10页5・2垫板和PCB厚度的处理能力垫板的厚度+PCB的厚度W35mm垫板的厚度+PCB的厚度W40mm垫板的厚度+PCB的厚度W40mm垫板的厚度+PCB的厚度W50mm压接模式：定行程(fixedstroke)、定压力(fixedforce)、压力增量(deltaforce)压接行程：35〜160mm压接力：根据不同的连接器进行设定压接速度：和压接模式对应，设备无此显示和调节功能六、品质水平压接后连接器和PCB的间隙在0〜0.2mm,连接器无移位、扭曲、弯针、塑壳损坏、不出针等不良现象，PCB无任何损坏，具体参见《PCBA验收标准》中第三部分“压接件”七、初始参数7・1压接行程采用任何设备压接连接器，必须首先根据连接器、PCB、压接垫板、压接模具的尺寸调节好或设定好设备的行程，以保证压接时连接器不会过压。7・1・1TOX、...
