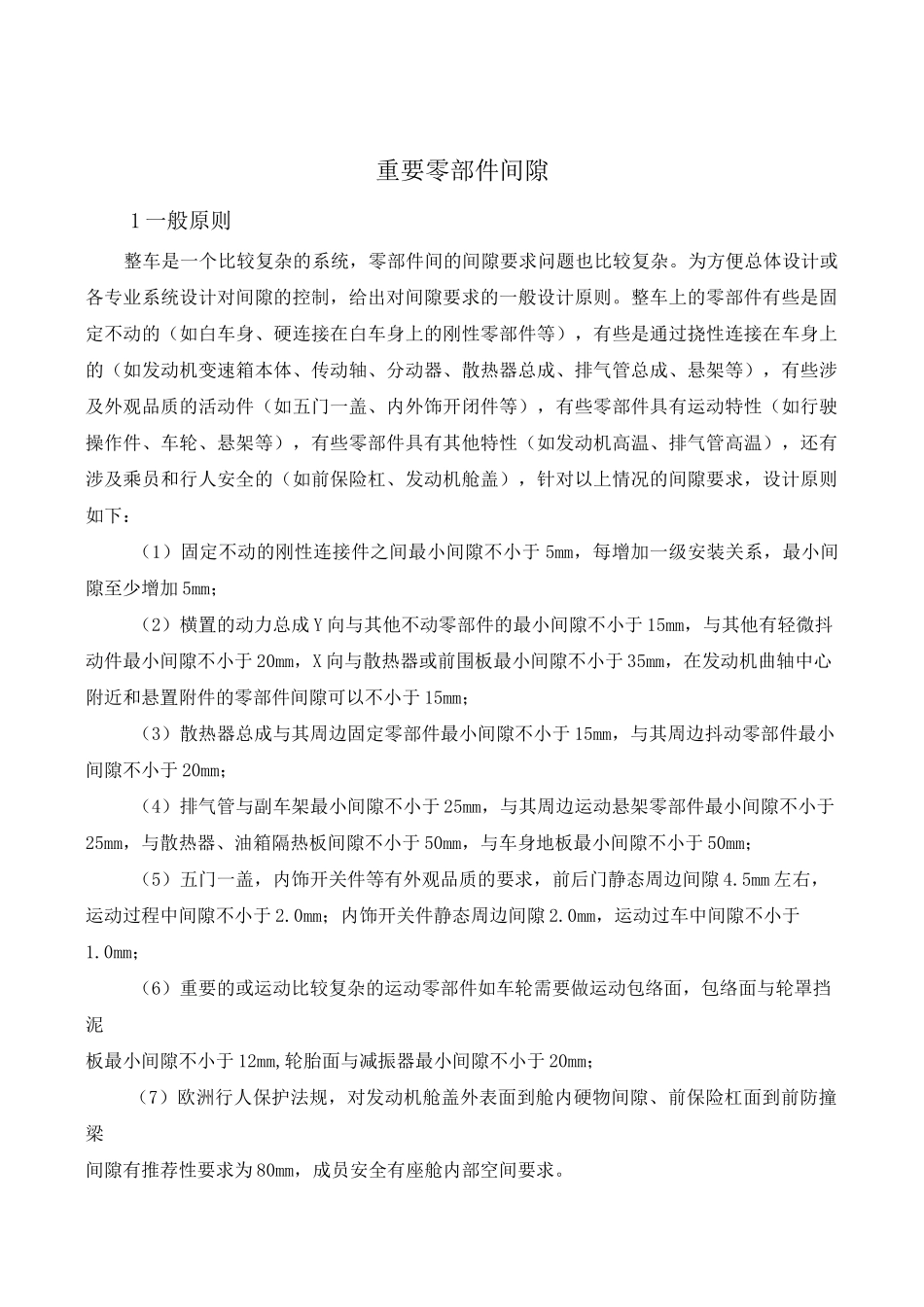

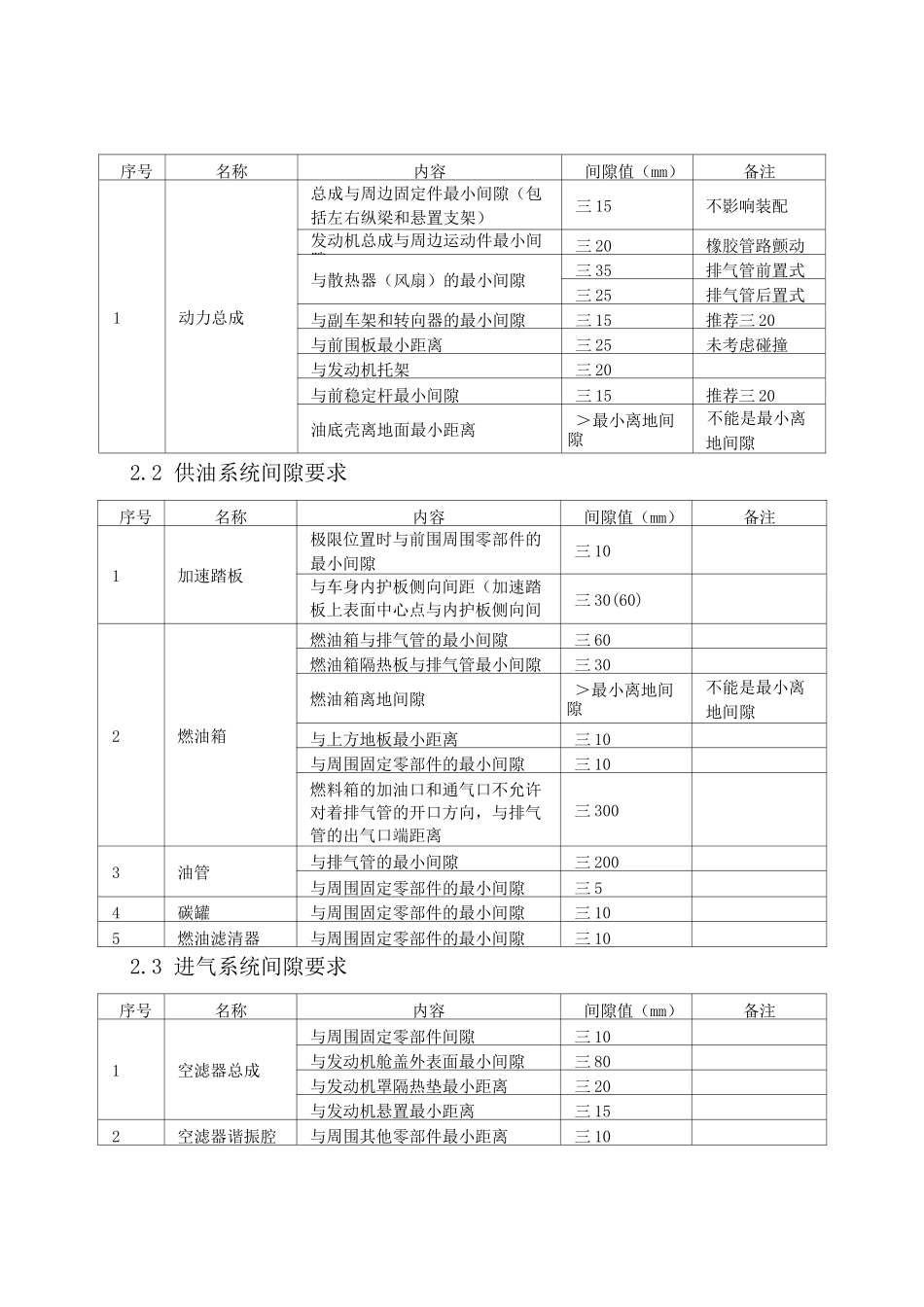

重要零部件间隙1一般原则整车是一个比较复杂的系统，零部件间的间隙要求问题也比较复杂。为方便总体设计或各专业系统设计对间隙的控制，给出对间隙要求的一般设计原则。整车上的零部件有些是固定不动的（如白车身、硬连接在白车身上的刚性零部件等），有些是通过挠性连接在车身上的（如发动机变速箱本体、传动轴、分动器、散热器总成、排气管总成、悬架等），有些涉及外观品质的活动件（如五门一盖、内外饰开闭件等），有些零部件具有运动特性（如行驶操作件、车轮、悬架等），有些零部件具有其他特性（如发动机高温、排气管高温），还有涉及乘员和行人安全的（如前保险杠、发动机舱盖），针对以上情况的间隙要求，设计原则如下：（1）固定不动的刚性连接件之间最小间隙不小于5mm，每增加一级安装关系，最小间隙至少增加5mm；（2）横置的动力总成Y向与其他不动零部件的最小间隙不小于15mm，与其他有轻微抖动件最小间隙不小于20mm，X向与散热器或前围板最小间隙不小于35mm，在发动机曲轴中心附近和悬置附件的零部件间隙可以不小于15mm；（3）散热器总成与其周边固定零部件最小间隙不小于15mm，与其周边抖动零部件最小间隙不小于20mm；（4）排气管与副车架最小间隙不小于25mm，与其周边运动悬架零部件最小间隙不小于25mm，与散热器、油箱隔热板间隙不小于50mm，与车身地板最小间隙不小于50mm；（5）五门一盖，内饰开关件等有外观品质的要求，前后门静态周边间隙4.5mm左右，运动过程中间隙不小于2.0mm；内饰开关件静态周边间隙2.0mm，运动过车中间隙不小于1.0mm；（6）重要的或运动比较复杂的运动零部件如车轮需要做运动包络面，包络面与轮罩挡泥板最小间隙不小于12mm,轮胎面与减振器最小间隙不小于20mm；（7）欧洲行人保护法规，对发动机舱盖外表面到舱内硬物间隙、前保险杠面到前防撞梁间隙有推荐性要求为80mm，成员安全有座舱内部空间要求。2具体要求2.1动力系统间隙要求序号名称内容间隙值（mm）备注1动力总成总成与周边固定件最小间隙（包括左右纵梁和悬置支架）三15不影响装配发动机总成与周边运动件最小间隙三20橡胶管路颤动与散热器（风扇）的最小间隙三35排气管前置式三25排气管后置式与副车架和转向器的最小间隙三15推荐三20与前围板最小距离三25未考虑碰撞与发动机托架三20与前稳定杆最小间隙三15推荐三20油底壳离地面最小距离＞最小离地间隙不能是最小离地间隙2.2供油系统间隙要求序号名称内容间隙值（mm）备注1加速踏板极限位置时与前围周围零部件的最小间隙三10与车身内护板侧向间距（加速踏板上表面中心点与内护板侧向间距）三30(60)2燃油箱燃油箱与排气管的最小间隙三60燃油箱隔热板与排气管最小间隙三30燃油箱离地间隙＞最小离地间隙不能是最小离地间隙与上方地板最小距离三10与周围固定零部件的最小间隙三10燃料箱的加油口和通气口不允许对着排气管的开口方向，与排气管的出气口端距离三3003油管与排气管的最小间隙三200与周围固定零部件的最小间隙三54碳罐与周围固定零部件的最小间隙三105燃油滤清器与周围固定零部件的最小间隙三102.3进气系统间隙要求序号名称内容间隙值（mm）备注1空滤器总成与周围固定零部件间隙三10与发动机舱盖外表面最小间隙三80与发动机罩隔热垫最小距离三20与发动机悬置最小距离三152空滤器谐振腔与周围其他零部件最小距离三102.4排气系统间隙要求序号名称内容间隙值（mm）备注1排气管前段与发动机油底壳的最小间隙三30排气歧管隔热罩与散热器（风扇）间隙三35与前副车架的最小间隙三25与传动轴橡胶套最小距离三30与传动轴最小间隙三25与转向器隔热板的最小间隙三30与前围板间距三50含隔热垫氧传感器与周围固定零部件的最小间隙三15考虑拆装空间2三元催化器与地板隔热板最小间隙三253副消声器与地板隔热板最小间隙三25与传动轴三254排气管后段与油箱的最小间隙三60无隔热板与油箱隔热板的最小间隙三30不算油箱缝合边主消声器与周边件最小间隙三255排气管总成与其他零部件件的最小间隙三25与排气管隔热板最小间隙三25与后副车架最小间隙三25与后稳定杆最小间隙三256排气尾管与后保险杠开口最小距离三302.5冷却系统间隙要求序号名称内容间隙...
