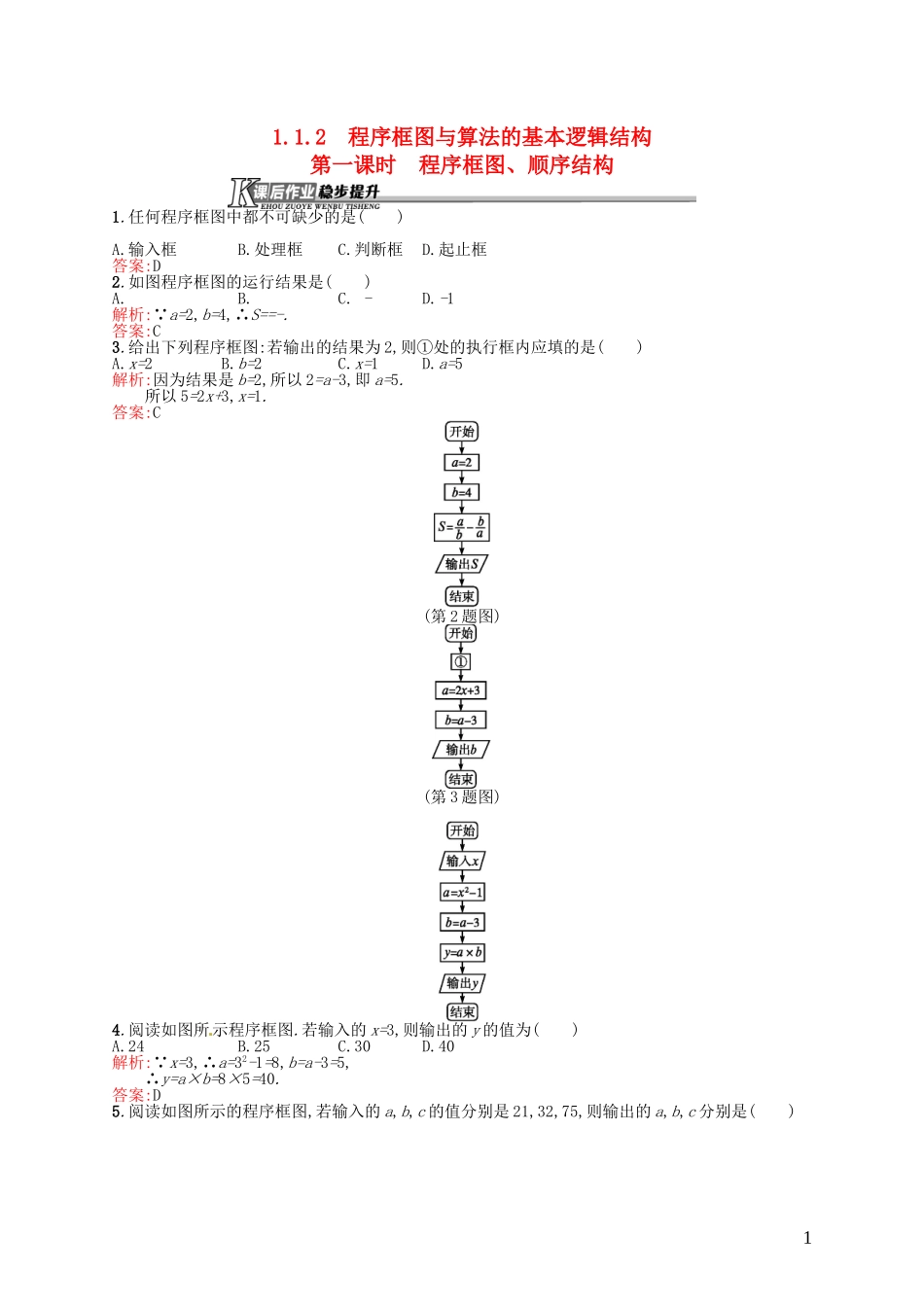

1.1.2程序框图与算法的基本逻辑结构第一课时程序框图、顺序结构1.任何程序框图中都不可缺少的是()A.输入框B.处理框C.判断框D.起止框答案:D2.如图程序框图的运行结果是()A.B.C.-D.-1解析:∵a=2,b=4,∴S==-.答案:C3.给出下列程序框图:若输出的结果为2,则①处的执行框内应填的是()A.x=2B.b=2C.x=1D.a=5解析:因为结果是b=2,所以2=a-3,即a=5.所以5=2x+3,x=1.答案:C(第2题图)(第3题图)4.阅读如图所示程序框图.若输入的x=3,则输出的y的值为()A.24B.25C.30D.40解析:∵x=3,∴a=32-1=8,b=a-3=5,∴y=a×b=8×5=40.答案:D5.阅读如图所示的程序框图,若输入的a,b,c的值分别是21,32,75,则输出的a,b,c分别是()1A.75,21,32B.21,32,75C.32,21,75D.75,32,21解析:该程序框图的执行过程是:输入21,32,75.x=21.a=75.c=32.b=21.输出75,21,32.答案:A6.计算图中空白部分面积的一个程序框图如图,则①中应填.答案:S=a2-a27.若x=2,y=3,则如图程序框图的运行结果为.答案:5,28.如图所示的程序框图是交换两个变量的值并输出,则图中①处应为.2答案:x=y9.已知直线l:Ax+By+C=0(A2+B2≠0),点P(x0,y0),设计一个算法计算点P到直线l的距离,并画出程序框图.解:算法如下:第一步,输入点P的坐标(x0,y0)及直线l的方程的系数A,B,C.第二步,计算Z1=Ax0+By0+C.第三步,计算Z2=A2+B2.第四步,计算d=.第五步,输出d.程序框图如下:10.一城市在法定工作时间内,每小时工资15元,加班工资每小时30元.某人一月内工作180小时,其中加班20小时,月工资的30%用来还房贷,写出这人月剩余工资的算法,并画出算法的程序框图.解:算法步骤如下:第一步,计算法定工作时间内工资:a=15×(180-20)=2400(元).第二步,计算加班工资:b=30×20=600(元).第三步,计算一月内工资总数:c=a+b=2400+600=3000(元).第四步,计算这个人月剩余的工资数:d=c×(1-30%)=3000×(1-30%)=2100(元).算法的程序框图如图所示.3
