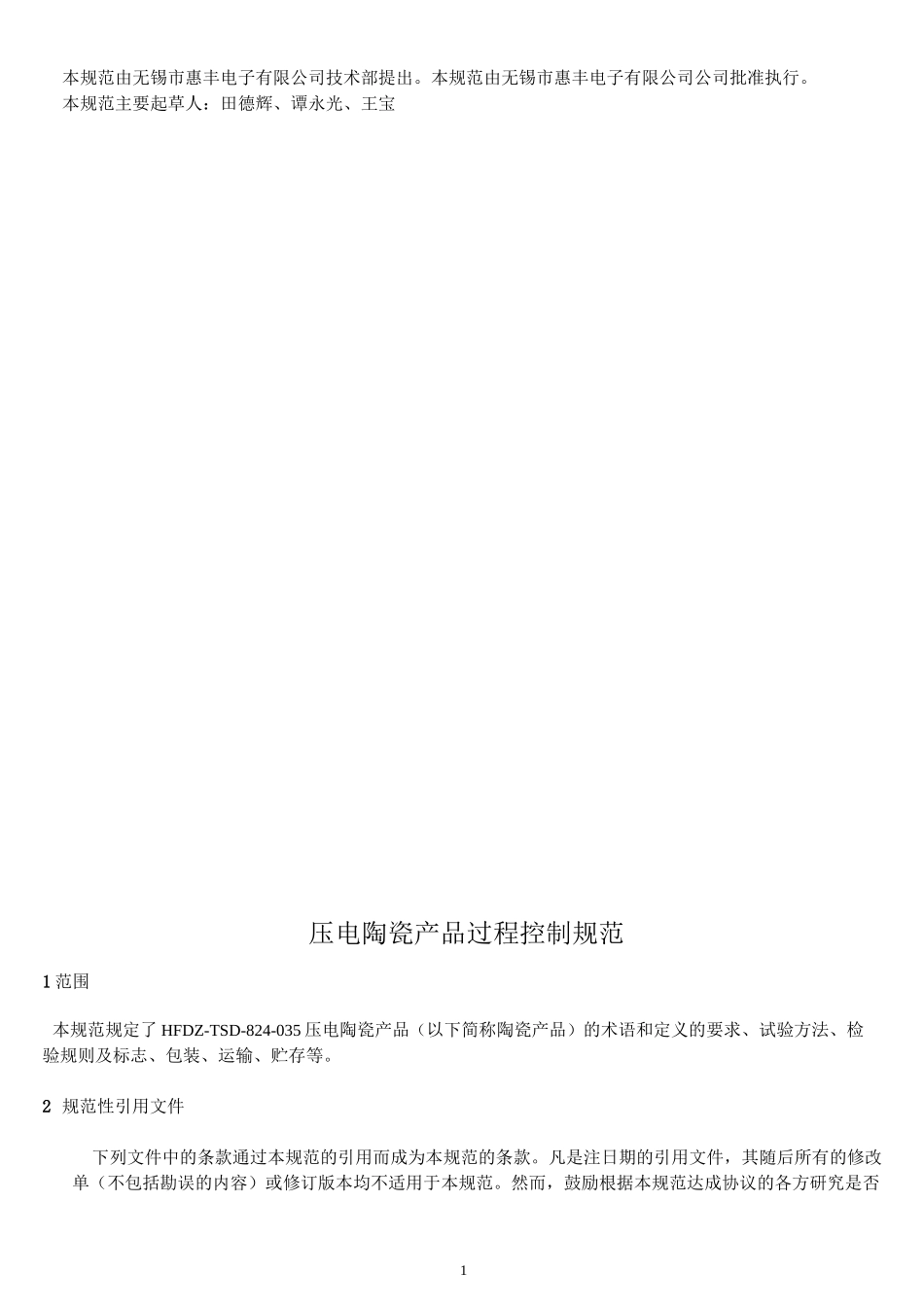

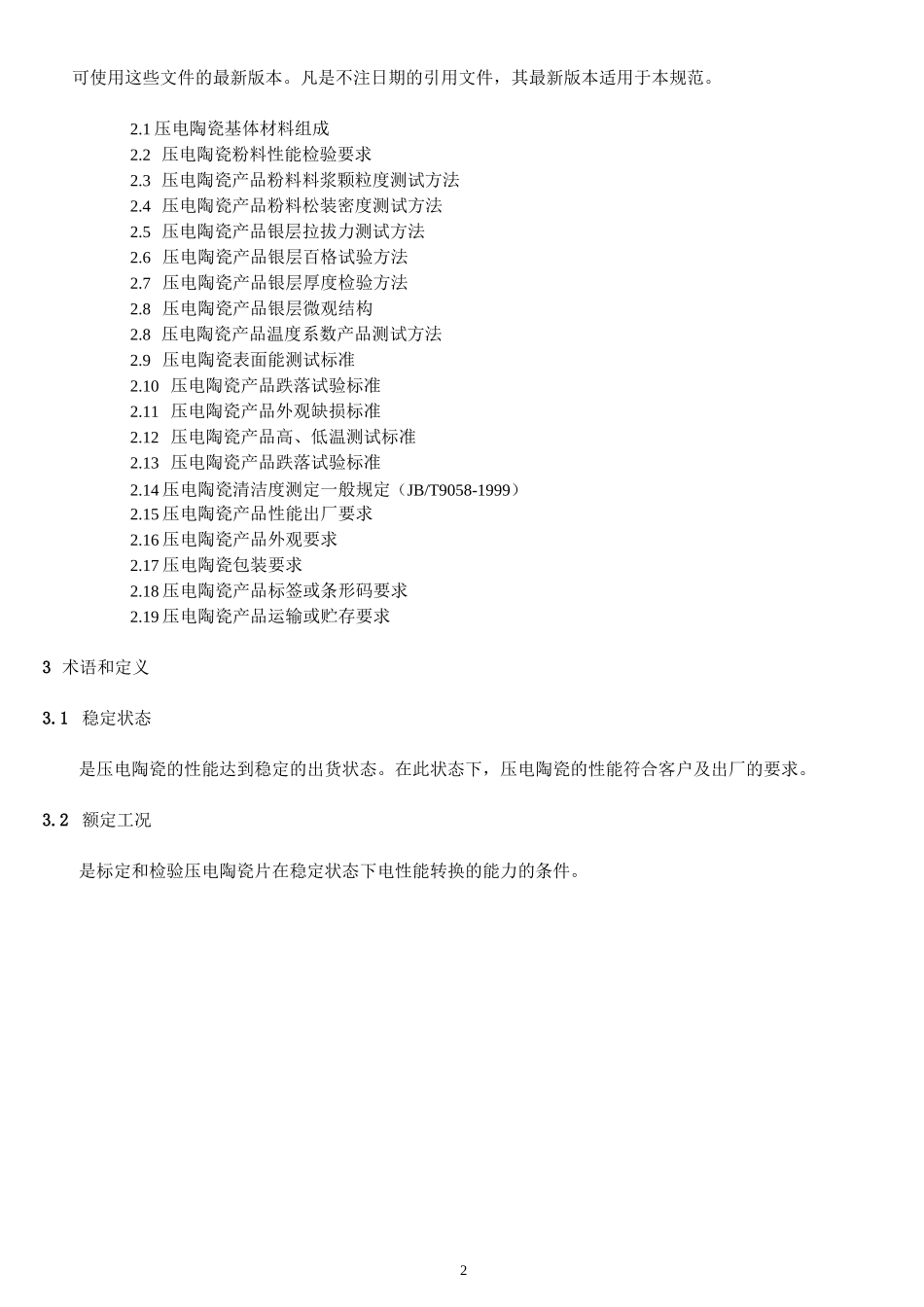

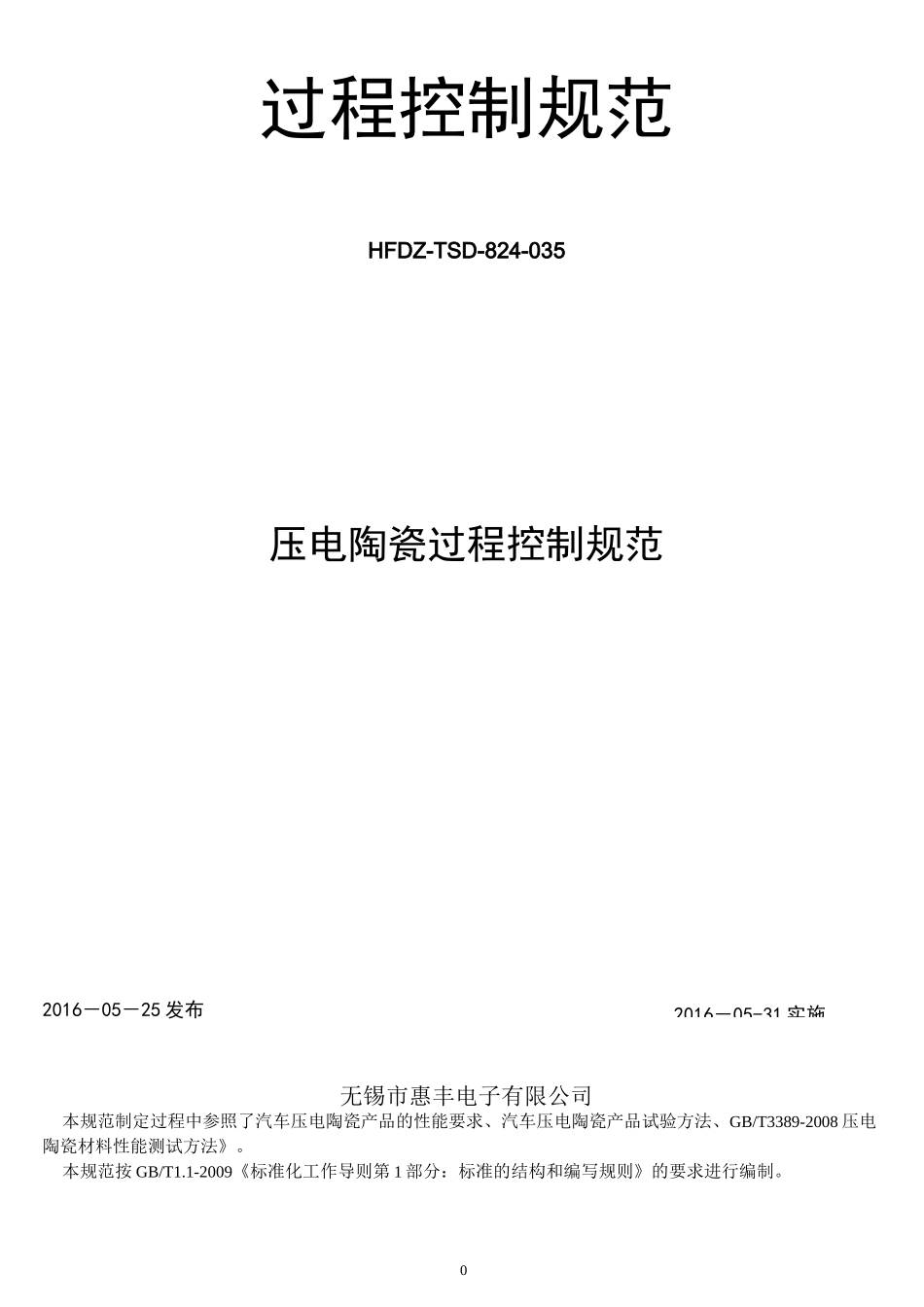

02016－05-31实施过程控制规范HFDZ-TSD-824-035压电陶瓷过程控制规范2016－05－25发布无锡市惠丰电子有限公司本规范制定过程中参照了汽车压电陶瓷产品的性能要求、汽车压电陶瓷产品试验方法、GB/T3389-2008压电陶瓷材料性能测试方法》。本规范按GB/T1.1-2009《标准化工作导则第1部分：标准的结构和编写规则》的要求进行编制。1本规范由无锡市惠丰电子有限公司技术部提出。本规范由无锡市惠丰电子有限公司公司批准执行。本规范主要起草人：田德辉、谭永光、王宝压电陶瓷产品过程控制规范1范围本规范规定了HFDZ-TSD-824-035压电陶瓷产品（以下简称陶瓷产品）的术语和定义的要求、试验方法、检验规则及标志、包装、运输、贮存等。2规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版本均不适用于本规范。然而，鼓励根据本规范达成协议的各方研究是否2可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本规范。2.1压电陶瓷基体材料组成2.2压电陶瓷粉料性能检验要求2.3压电陶瓷产品粉料料浆颗粒度测试方法2.4压电陶瓷产品粉料松装密度测试方法2.5压电陶瓷产品银层拉拔力测试方法2.6压电陶瓷产品银层百格试验方法2.7压电陶瓷产品银层厚度检验方法2.8压电陶瓷产品银层微观结构2.8压电陶瓷产品温度系数产品测试方法2.9压电陶瓷表面能测试标准2.10压电陶瓷产品跌落试验标准2.11压电陶瓷产品外观缺损标准2.12压电陶瓷产品高、低温测试标准2.13压电陶瓷产品跌落试验标准2.14压电陶瓷清洁度测定一般规定（JB/T9058-1999）2.15压电陶瓷产品性能出厂要求2.16压电陶瓷产品外观要求2.17压电陶瓷包装要求2.18压电陶瓷产品标签或条形码要求2.19压电陶瓷产品运输或贮存要求3术语和定义3.1稳定状态是压电陶瓷的性能达到稳定的出货状态。在此状态下，压电陶瓷的性能符合客户及出厂的要求。3.2额定工况是标定和检验压电陶瓷片在稳定状态下电性能转换的能力的条件。34技术参数4.1陶瓷基体材料组成成分Pbg68%ZrO,17%TiO£11%2.3%SnOz1.2%Ag0.05g5粉料性能检验要求序号性能参数名称符号原材料性能检验要求表允许公差L1P-32P-33P-41P-42P-43P-44A1机电耦合系数kp0.610.630.650.560.580.610.60±6%2自由相对电容率1450190020001050130017001400±12.5%3介质损耗tgs0.0050.0150.0200.0050.0060.0050.0054压电应变常数(xl0-12m/v或C/N)d33350410430250290330320±12.5%5机械品因素Qm140085755005001100600±20%6频率常数(Hz/m)Nd2200209019502250220021002200±5%7密度(xl03kg/m3)P7.687.687.807.607.607.607.60±0.2%表序号性能参数名称符号原材料性能检验要求表允许公差P-44BP-48P-51P-52P-53P-61P-811机电耦合系数kp0.600.590.650.640.680.530.53±6%2自由相对电容率1550130025003500420011001080±12.5%3介质损耗tgs0.0050.0050.0200.0200.0200.0080.0044压电应变常数(x10-12m/v或C/N)d33320300510575590320240±12.5%5机械品因素Qm5006007065658001000±20%6频率常数(Hz/m)Nd2190220020001940195023502300±5%7密度(x103kg/m3)P7.607.607.607.607.507.607.60±0.2%注：1、表中的性能参数指标除密度外，均为极化后十天的测量值;2、用户对材料性能有特殊要求时，可进行商讨。抽样工艺要点：41、标准样件外形尺寸：①（20±0.5）x（1.50±0.10）mm2、标准样件压制模具：①23.4x50mm3、标准样件成型压力：1.8吨/cm2（10吨半自动1#机8.0吨）4、标准样件电极尺寸：①（19±0.1）mm6料浆颗粒度测试方法颗粒度值对照表粉料号P44L1P43P81K2P31P32P33P51P52P53PT-71颗粒度0.90±0.050.7±0.056.1取二次料料浆一小袋约20g左右，交给测量人员对颗粒度进行测量。6.2测量前仪器需校验，然后打开电脑上测量程序，调整好焦距。6.3将样品缓缓加入循环池中，观察显示屏上遮光率的变化，遮光率控制在10%~20%内（13%~16%为最佳）6.4点击连续测试，选中平均值后保存和打印，需打印保存三组测试数据和多组数据的比拟数据，并保存。7粉料松装密度测试方法7.1量具：标准量杯、刮刀、电子称。7.2测量方法：用标准量杯，根...
