电路图过关试题VIP免费

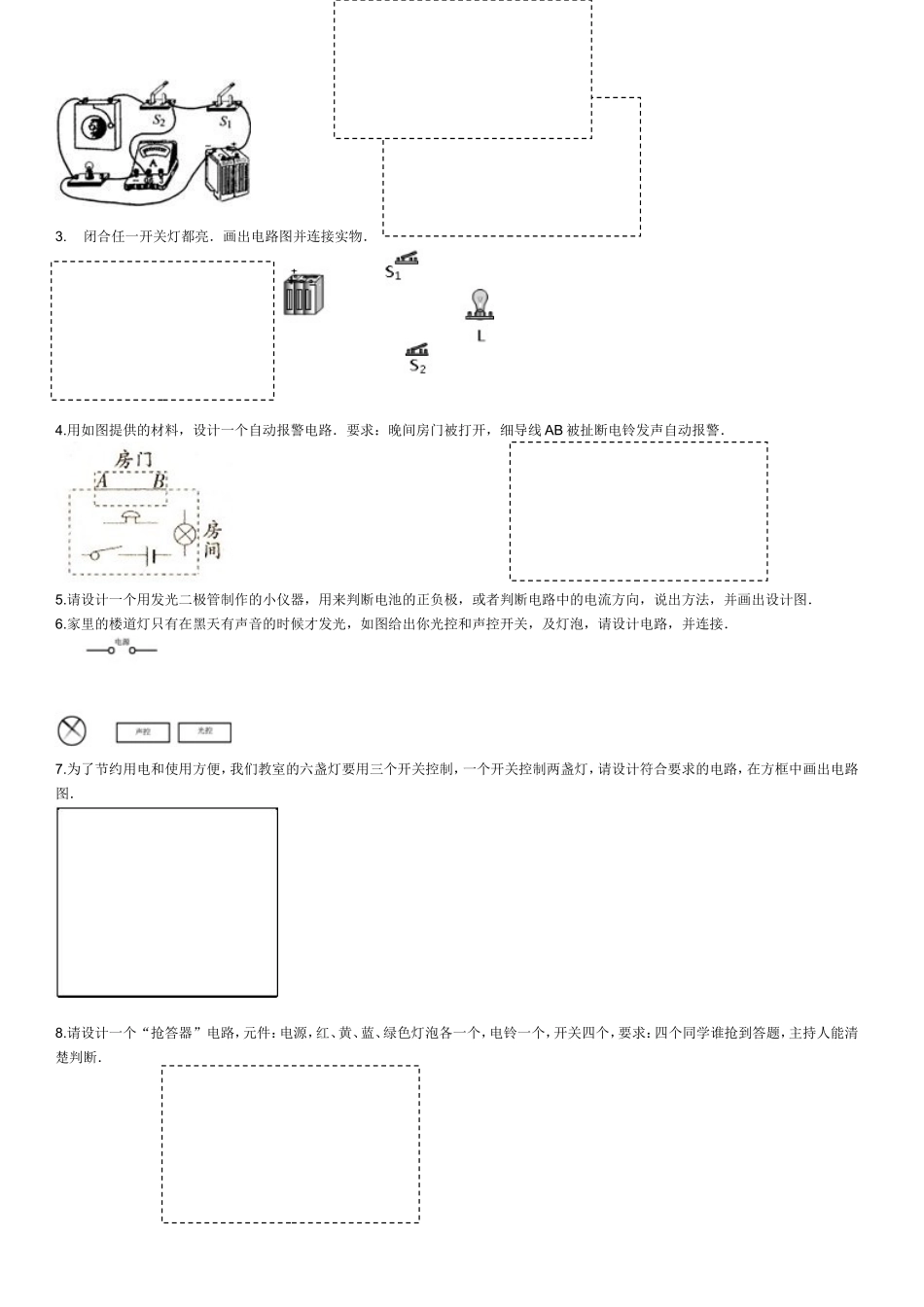

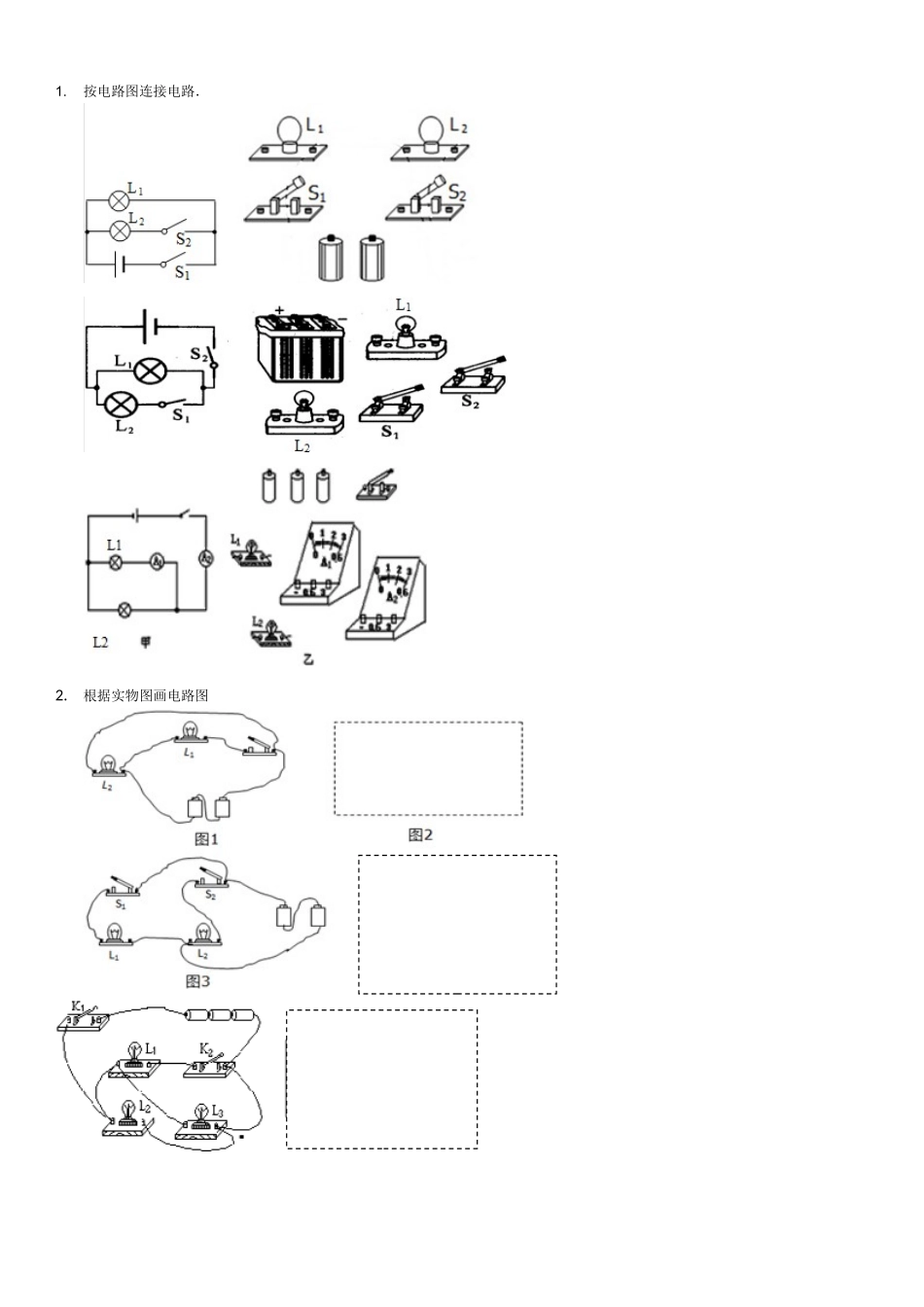

1.按电路图连接电路．2.根据实物图画电路图3.闭合任一开关灯都亮．画出电路图并连接实物．4.用如图提供的材料，设计一个自动报警电路．要求：晚间房门被打开，细导线AB被扯断电铃发声自动报警．5.请设计一个用发光二极管制作的小仪器，用来判断电池的正负极，或者判断电路中的电流方向，说出方法，并画出设计图．6.家里的楼道灯只有在黑天有声音的时候才发光，如图给出你光控和声控开关，及灯泡，请设计电路，并连接．7.为了节约用电和使用方便，我们教室的六盏灯要用三个开关控制，一个开关控制两盏灯，请设计符合要求的电路，在方框中画出电路图．8.请设计一个“抢答器”电路，元件：电源，红、黄、蓝、绿色灯泡各一个，电铃一个，开关四个，要求：四个同学谁抢到答题，主持人能清楚判断．
