钛及钛合金的分类VIP免费

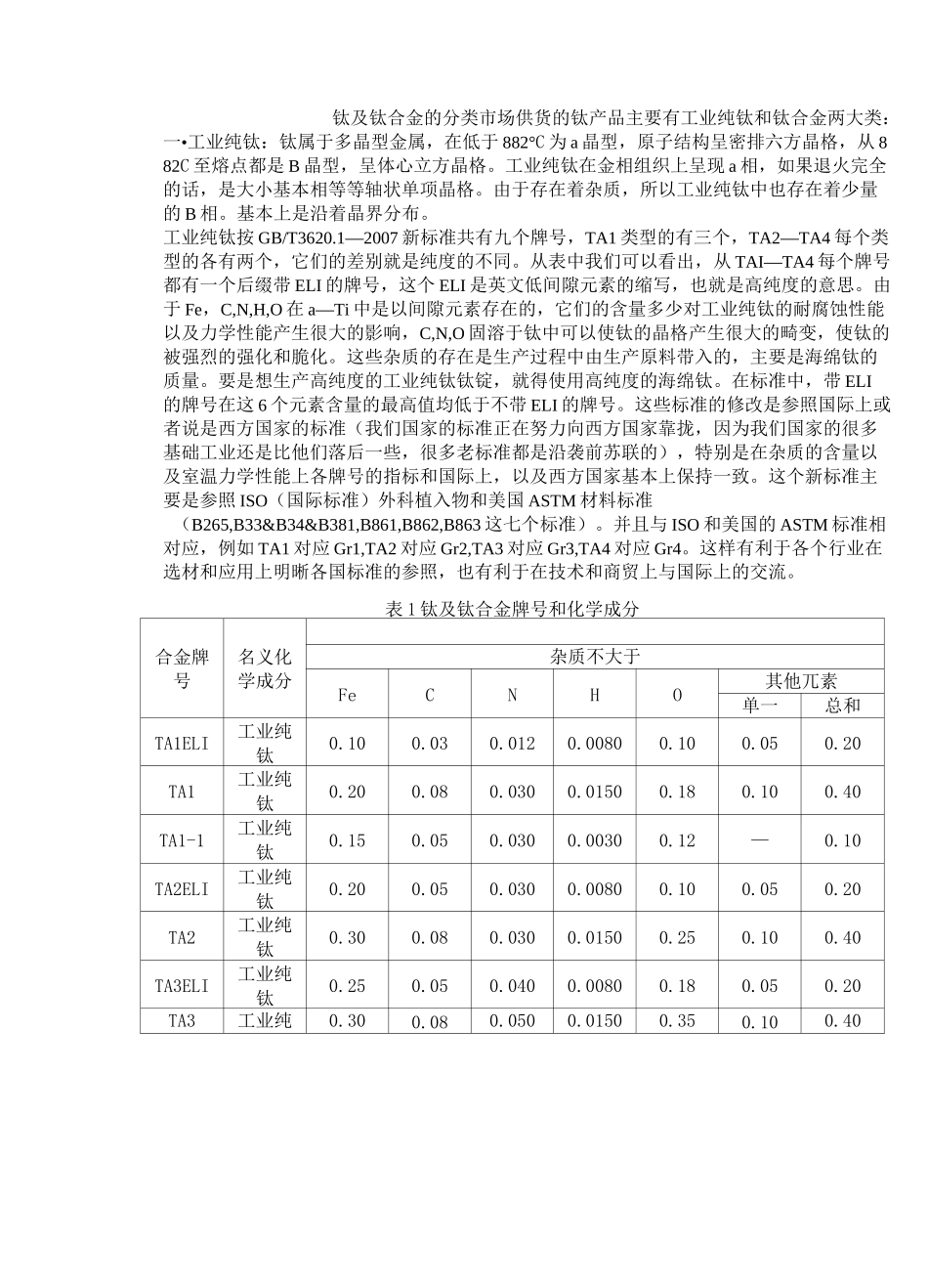

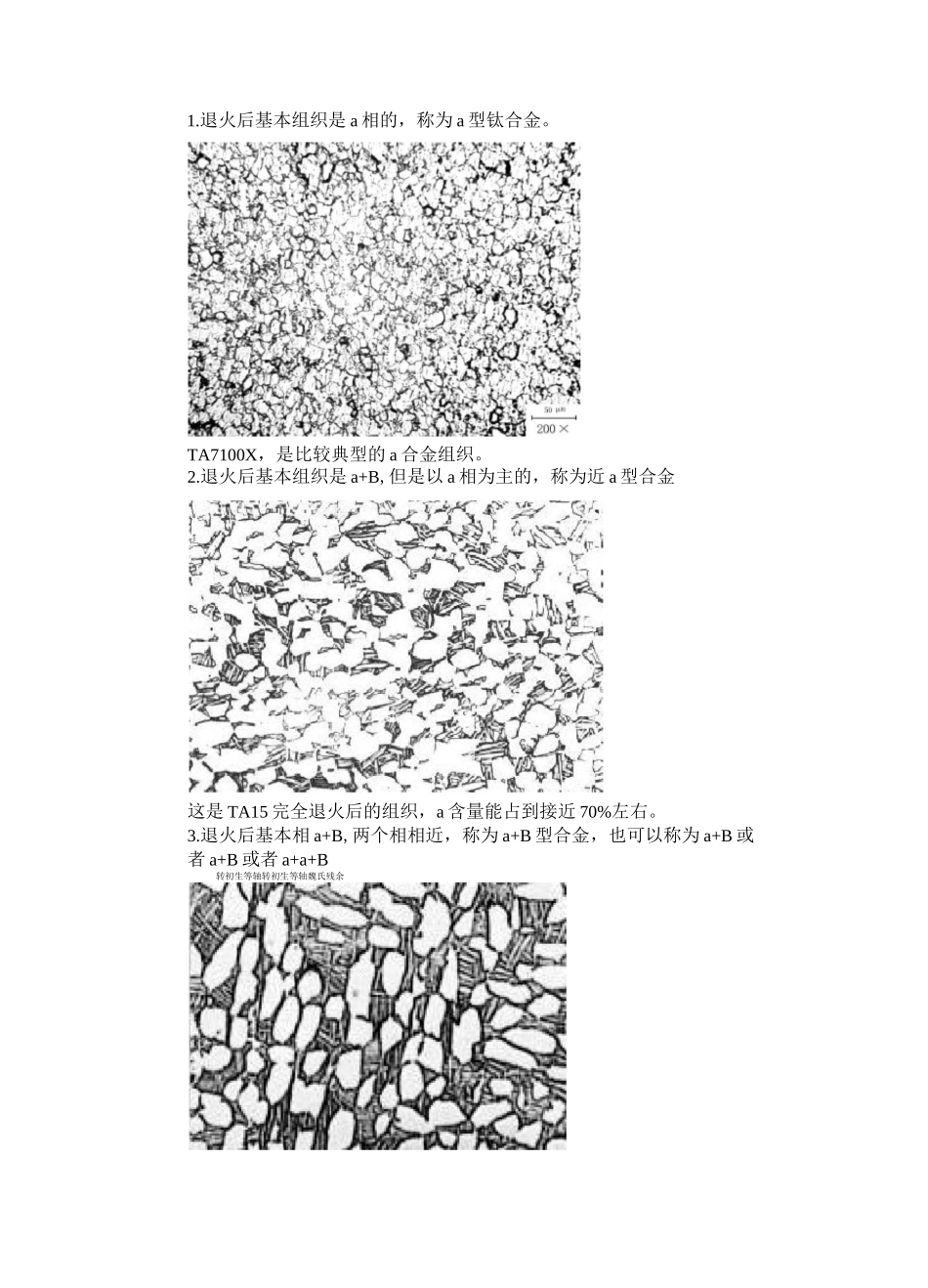

钛及钛合金的分类市场供货的钛产品主要有工业纯钛和钛合金两大类：一•工业纯钛：钛属于多晶型金属，在低于882°C为a晶型，原子结构呈密排六方晶格，从882C至熔点都是B晶型，呈体心立方晶格。工业纯钛在金相组织上呈现a相，如果退火完全的话，是大小基本相等等轴状单项晶格。由于存在着杂质，所以工业纯钛中也存在着少量的B相。基本上是沿着晶界分布。工业纯钛按GB/T3620.1—2007新标准共有九个牌号，TA1类型的有三个，TA2—TA4每个类型的各有两个，它们的差别就是纯度的不同。从表中我们可以看出，从TAI—TA4每个牌号都有一个后缀带ELI的牌号，这个ELI是英文低间隙元素的缩写，也就是高纯度的意思。由于Fe，C,N,H,O在a—Ti中是以间隙元素存在的，它们的含量多少对工业纯钛的耐腐蚀性能以及力学性能产生很大的影响，C,N,O固溶于钛中可以使钛的晶格产生很大的畸变，使钛的被强烈的强化和脆化。这些杂质的存在是生产过程中由生产原料带入的，主要是海绵钛的质量。要是想生产高纯度的工业纯钛钛锭，就得使用高纯度的海绵钛。在标准中，带ELI的牌号在这6个元素含量的最高值均低于不带ELI的牌号。这些标准的修改是参照国际上或者说是西方国家的标准（我们国家的标准正在努力向西方国家靠拢，因为我们国家的很多基础工业还是比他们落后一些，很多老标准都是沿袭前苏联的），特别是在杂质的含量以及室温力学性能上各牌号的指标和国际上，以及西方国家基本上保持一致。这个新标准主要是参照ISO（国际标准）外科植入物和美国ASTM材料标准（B265,B33&B34&B381,B861,B862,B863这七个标准）。并且与ISO和美国的ASTM标准相对应，例如TA1对应Gr1,TA2对应Gr2,TA3对应Gr3,TA4对应Gr4。这样有利于各个行业在选材和应用上明晰各国标准的参照，也有利于在技术和商贸上与国际上的交流。表1钛及钛合金牌号和化学成分合金牌号名义化学成分杂质不大于FeCNHO其他兀素单一总和TA1ELI工业纯钛0.100.030.0120.00800.100.050.20TA1工业纯钛0.200.080.0300.01500.180.100.40TA1-1工业纯钛0.150.050.0300.00300.12—0.10TA2ELI工业纯钛0.200.050.0300.00800.100.050.20TA2工业纯钛0.300.080.0300.01500.250.100.40TA3ELI工业纯钛0.250.050.0400.00800.180.050.20TA3工业纯0.300.080.0500.01500.350.100.40钛TA4ELI工业纯钛0.300.050.0500.00800.25TA4工业纯钛0.500.080.0500.01500.400.050.200.100.40这个新标准的纯钛表上有两个问题值得注意，一是GB/T3620.1—1994与GB/T3620.1—2007相对照，原来的TA0变为TA1，原来的TA1变为TA2,原来的TA2变为TA3,原来的TA3变为TA4，而原来的TA4变为TA2&二是随着牌号的数字增加，这5个杂质元素的含量也在增加，也就意味着强度增加，塑性逐步下降。这里还要注意的一点是，Fe,这个元素是作为杂质存在的,而不是作为合金元素特意加入的。从GB/T3620.1—2007标准中我们可以看出，TA1〜TA4杂质元素含量逐步增加，但主要是Fe,和O这两个元素增量明显，C,N,H的增加不是很明显。工业纯钛有别于化学纯钛，化学纯钛是用于科研机构进行纯金属某些特性的科学研究，而工业纯钛是直接在各行业应用的材料，同时比化学纯钛含有较多的上述5种杂质，工业纯钛的特性就是其强度不高，塑性好，易于加工成型，可以冲压.，焊接，机加工性能也较好，在各种氧化腐蚀的环境里具有良好的耐腐蚀特性。所以在板材这个品种里大约70%以上的都是工业纯钛的，主要应用于化工行业的反应釜，压力容器的加工成型。在这几个纯钛牌号中，应用最广泛的是TA1,，其次是TA2.。讲到工业纯钛有一点大家必须明确，就是工业纯钛不能用热处理的办法提高强度，如果某一批号的纯钛的力学性能低了，别幻想着怎么处理一下让它合格，那是白费劲。工业纯钛金相组织二.钛合金钛合金的分类据资料介绍，有多种分类法，比较常见的是以退火后的金相组织形态进行分类：严100TA2650°C退火100X1.退火后基本组织是a相的，称为a型钛合金。TA7100X，是比较典型的a合金组织。2.退火后基本组织是a+B,但是以a相为主的，称为近a型合金这是TA15完全退火后的组织，a含量能占到接近70%左右。3.退火后基本相a+B,两个相相近，称为a+B型合金，也可以称为a+B或...
