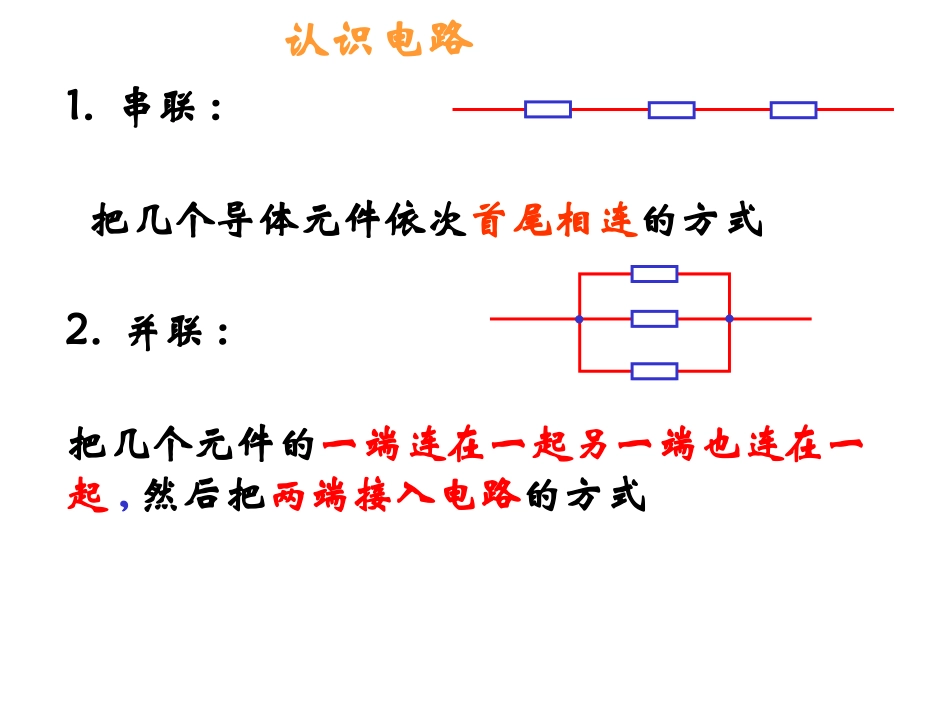

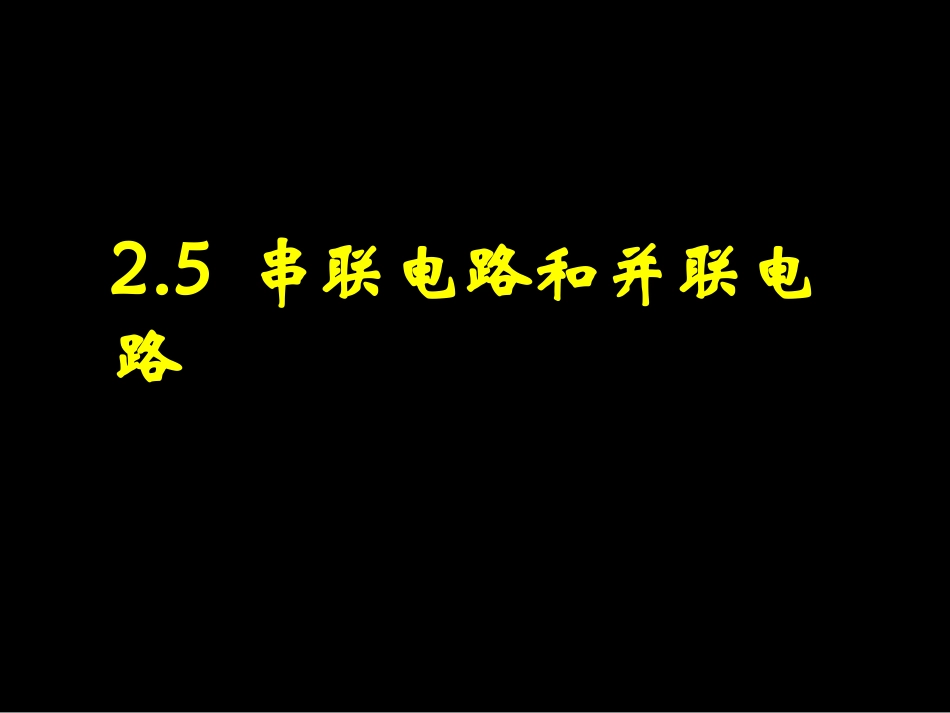

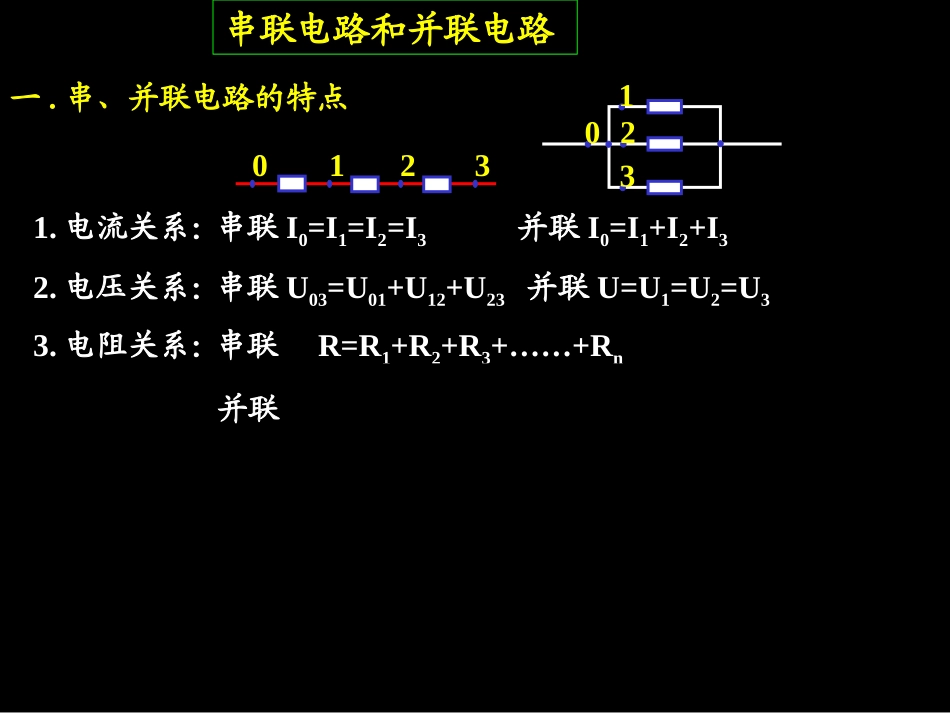

2.5串联电路和并联电路认识电路1.串联:把几个导体元件依次首尾相连的方式把几个元件的一端连在一起另一端也连在一起,然后把两端接入电路的方式2.并联:串联电路和并联电路一.串、并联电路的特点1.电流关系：串联I0=I1=I2=I3并联I0=I1+I2+I32.电压关系：串联U03=U01+U12+U23并联U=U1=U2=U33.电阻关系：串联R=R1+R2+R3+……+Rn并联nRRRRR1111132101230123讨论：②n个相同电阻(R1)串联或并联，其总电阻R=？③不同阻值的电阻串联，总电阻与其中最大电阻有何关系？④不同阻值的电阻并联，总电阻与其中最小电阻有何关系？⑤并联电路中,某一电阻增大,总电阻如何变？⑥混联电路中,某一电阻增大,总电阻如何变？①R1和R2并联后R=？(若R1远大于R2，R=？)串联电路和并联电路一.串、并联电路的特点1.电流关系：串联I0=I1=I2=I3并联I0=I1+I2+I32.电压关系：串联U03=U01+U12+U23并联U=U1=U2=U33.电阻关系：串联R=R1+R2+R3+……+Rn并联nRRRRR11111321①越串越大，越并越小②n个相同电阻R并联的结果为nRR并③2个不同电阻R1和R2的并联结果为2121RRRRR并012301234.串联起到分压的作用，并联起到分流的作用9,6,3,12321RRRVU例1：如图所示电路试求R1、R2和R3两端的电压。20,4021RR例2：如图所示电路，滑动变阻器的全电阻为。若A、B间的电压为100V，试求电路中电流的最大值和最小值。40··BR1R2R3AR1R2R3UgggUIR2.三个主要参数①内阻:电流计内阻Rg②量程：满偏电流Ig③满偏电压Ug3.电路图符号：G认识表头G1、作用：测量微小电流和电压0123mA串联电路和并联电路二.电压表和电流表U↑Rg串联电路和并联电路二.电压表和电流表1.G表改装为大量程电压表RUgUR①处理办法：串联一个大电阻用于分压(分压电阻)②串联电阻的取值：RgIIRUURUggggggRUUUR若已知需要把量程扩大为原来的n倍，则gRnR)1(③校准电路VG串联电路和并联电路2.G表改装为大量程电流表①处理办法：并联一个小电阻用于分流（分流电阻）②并联电阻的取值：RgUURIIRIggg)(gggRIIIR若已知需要把量程扩大为原来的n倍，则gRnR11I↑RgIgIRRAG③校准电路
