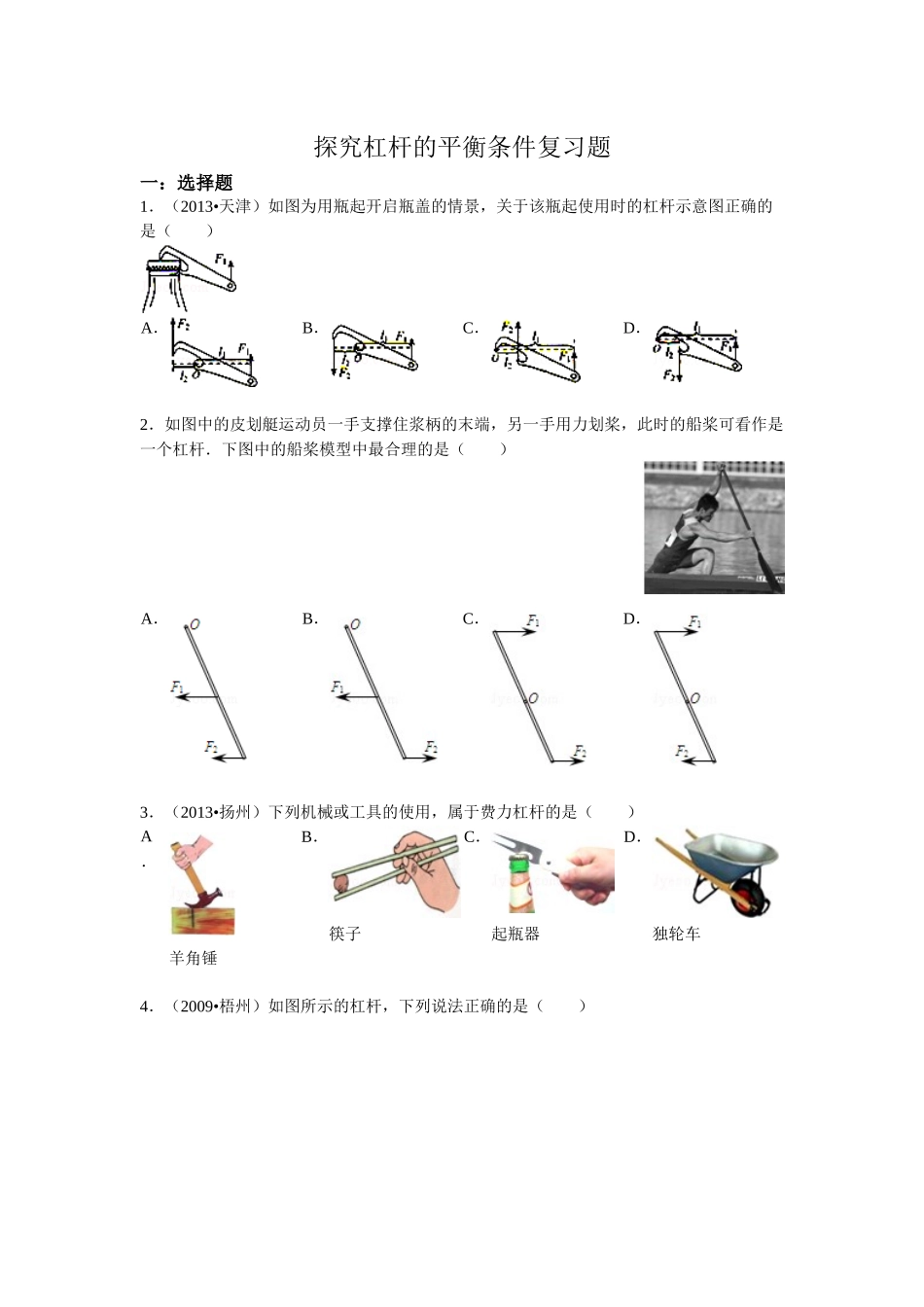

探究杠杆的平衡条件复习题一：选择题1．（2013•天津）如图为用瓶起开启瓶盖的情景，关于该瓶起使用时的杠杆示意图正确的是（）A．B．C．D．2．如图中的皮划艇运动员一手支撑住浆柄的末端，另一手用力划桨，此时的船桨可看作是一个杠杆．下图中的船桨模型中最合理的是（）A．B．C．D．3．（2013•扬州）下列机械或工具的使用，属于费力杠杆的是（）A．羊角锤B．筷子C．起瓶器D．独轮车4．（2009•梧州）如图所示的杠杆，下列说法正确的是（）A．该杠杆是省力杠杆B．该杠杆是费力杠杆C．该杠杆的动力臂是l2D．该杠杆的阻力臂是l15．（2013•巴中）如图所示，杠杆始终在水平位置平衡，作用在杠杆B点的力在位置1时为F1，在位置2时为F2．则F1与F2的大小关系是（）A．F1＜F2B．F1=F2C．F1＞F2D．无法判断6．（2013•永州）如图所示，在调节平衡后的杠杆两侧，分别挂上相同规格的钩码，杠杆处于平衡状态．如果两侧各去掉一个钩码，下列说法正确的是（）A．左端下沉B．右端下沉C．仍然平衡D．无法判断7．（2010•德州）如图所示，要使杠杆处于平衡状态，在B点分别作用的四个力中，最小的是（）A．F1B．F2C．F3D．F48．（2012•达州）如图所示，杠杆在水平位置处于平衡状态，杠杆上每格均匀等距，每个钩码都相同．下列四项操作中，会使杠杆右端下倾的是（）（1）在杠杆两侧同时各减掉一个钩码；（2）在杠杆两侧钩码下同时各加挂一个钩码；（3）将杠杆两侧的钩码同时各向外移动一个小格；（4）将杠杆两侧的钩码同时各向内移动一个小格．A．（1）（3）B．（2）（4）C．（2）（3）D．（1）（4）9．（2010•福州）小华用钓鱼竿钓起重为15N的鱼，如图所示，OA=0.4m，OB=2m．下列说法正确的是（）A．用钓鱼竿钓鱼费距离B．钓鱼竿是个省力杠杆C．手对鱼杆的拉力F1的大小为75ND．手对鱼杆的拉力F1的大小为3N二：填空题10．（2009•攀枝花）如图所示的起瓶器是一个省力杠杆，在向上撬开瓶盖的过程中，它的支点是_________点（填“A”、“B”、“C”或“D”）．使用它打开瓶盖_________省功（填“能”或“不能”）．11．如图所示，OB为一轻质杠杆，O为支点，OA=0.3m，OB=0.4m，将重30N的物体悬挂在B点，当杠杆在水平位置平衡时，在A点需加_________N的拉力，这是一个_________（选填“省力”或“费力”）杠杆．若手斜向右上方拉动仍使杠杆在水平位置平衡，则手受到的拉力_________（选填“变大”或“不变”或“变小”）12．（2013•揭阳）如图所示，重力不计的杠杆OA，O为支点，在拉力F和重力为30N的重物G的作用下，杠杆OA恰在水平位置平衡．已知OA=80cm，AB=20cm，杠杆与转动轴间的摩擦忽略不计．那么拉力F的力臂L=_________cm，拉力F=_________N．13．（2012•大连）图中是活塞式抽水机的示意图．其手柄相当于一个杠杆，O是支点．请画出阻力F2对支点O的力臂l2；并画出在a点施加的最小动力F1的示意图．14．（2013•玉林）下面是小王利用刻度均匀的匀质杠杆进行探究“杠杆的平衡条件”的实验．（每个钩码重0.5N）（1）实验前，将杠杆的中点置于支架上，当杠杆静止时，发现杠杆左端下沉，这时应将平衡螺母向_________（选填“左”或“右”）端调节，直到杠杆在水平位置平衡．（2）如图1所示，①在杠杆A点处挂4个钩码，则在B点处应挂_________个同样的钩码，杠杆仍然在水平位置平衡．②把B点处的钩码取下，在B点处施加一个竖直向下的拉力F=_________N时，杠杆仍然在水平位置平衡．当拉力F向右倾斜时，仍要保持杠杆在水平位置平衡，拉力F的大小将_________（选填“变大”、“变小”或“不变”）．原因是_________．（3）如果小王又进行了如图2所示的探究，考虑杠杆_________的影响，发现用弹簧测力计在C点竖直向上拉使杠杆仍然处于水平位置平衡时，则弹簧测力计的示数应大于_________N．15．（2010•盘锦）如图所示，是小明和小亮探究“杠杆平衡条件”的装置图（1）实验时，把杠杆放在支架上，调节平衡螺母使杠杆在水平位置平衡，这样做是为了_________．（2）实验中，某次杠杆平衡后（如图），小明拉弹簧测力计的手向右偏转了一下，这时弹簧测力计的示数会_________（填“变大”“变小”或“不变”），...
