光影的魅力——投影VIP免费

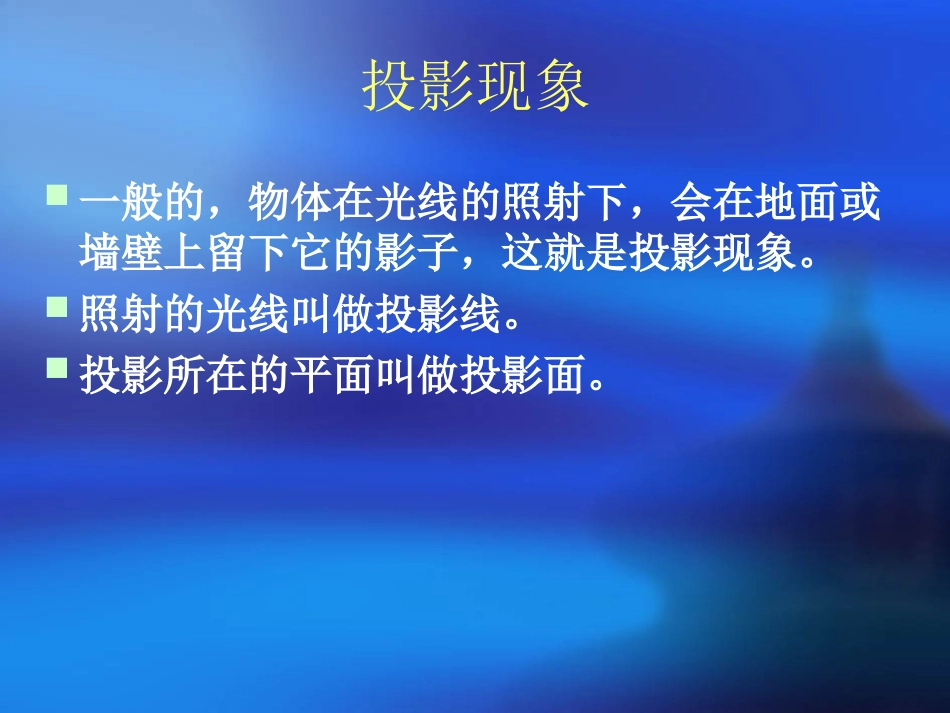

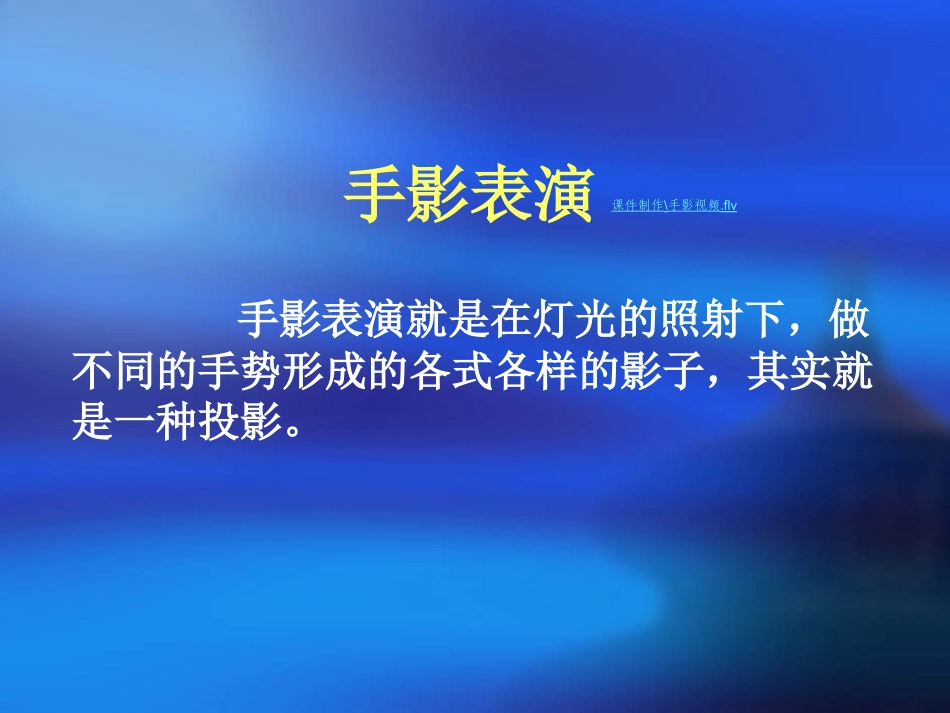

光影的魅力海盐职成教中心朱海霞手影表演手影表演就是在灯光的照射下，做不同的手势形成的各式各样的影子，其实就是一种投影。课件制作\手影视频.flv投影现象一般的，物体在光线的照射下，会在地面或墙壁上留下它的影子，这就是投影现象。照射的光线叫做投影线。投影所在的平面叫做投影面。生活中的投影现象日晷是我国古代利用日影测定时刻的仪器，它由“晷面”和“晷针”两部分组成。当太阳光照在日晷上时，晷针的影子就会投向晷面。随着时间的推移，晷针的影子在晷面上慢慢地移动，以此来显示时刻的变化。生活中的投影现象皮影戏，是一种用灯光照射兽皮或纸板做成的人物剪影以表演故事的民间戏剧。表演时，用灯光照射在银幕上，艺人们在白色幕布后面，一边操纵戏曲人物，一边用当地流行的曲调唱述故事，同时配以打击乐器和弦乐，有浓厚的乡土气息。生活中的投影现象投影的两种方式中心投影：投射线交于一点的投影称为中心投影。平行投影：投射线互相平行的投影称为平行投影。中心投影投射线交于一点的投影称为中心投影。如探照灯、手电筒、路灯和台灯的光线可以看成是从一点出发的光线，象这样的光线所形成的投影就是中心投影。如右图所示是中心投影，P为投射中心。皮影和手影都是在灯光下形成的影子，它们都属于中心投影。P平行投影投射线互相平行的投影称为平行投影。因为太阳光离我们非常遥远，所以太阳的光线可以看成平行光线，象这样的光线所形成的投影就是平行投影。如右图所示是平行投影。按投射方向是否与正对着投影面，可以把平行投影分成正投影和斜投影两种。应用领域中心投影形成的直观图能非常逼真地反映原来的物体，主要运用于绘画领域。平行投影形成的直观图则能比较精确地反映原来事物的形状和特征，因此更多应用于工程制图或技术图样。实战演练1如图所示是同一时刻两棵树及其影子,请你在图中画出形成树影的光线,并判断它是太阳光线还是灯光光线?如果是灯光的光线,请你确定光源的位置.分析:本题是由树及其影子寻找光线,具体方法是过树的顶端及其影子的顶端作两条直线作为光线,若两条直线平行,则是太阳光线;若两条光线相交,则是灯光光线,其交点就是光源的位置.解:如图所示是灯光光线.因为过两棵树的顶端及其影子的顶端作两条直线,发现两条直线相交,所以是灯光的光线,其交点A就是光源的位置A课堂练习1如图所示是同一时刻两棵树及其影子,请你在图中画出形成树影的光线,并判断它是太阳光线还是灯光光线?并请你画出同一时刻旗杆的影子.课堂练习解答解:如图所示是太阳光的光线.因为过两棵树的顶端及其影子的顶端作两条直线,发现两条直线平行,所以是太阳光的光线.然后再过旗杆的顶端作一条与已知光线平行的直线,交地面于一点,连接这一点与旗杆的底端的线段就是旗杆的影子.实战演练2按图所示的投影方向画出三角形ABC的投影.投影方向ABC解、分别过A、B、C三点作与投影方向平行的直线，与投影面分别交于E、F、G三点，连接AE、BF、CG，则三角形EFG就是三角形ABC的投影，如图所示。ABCEGF投影方向课堂练习2画出图中三角形ABC的正投影.ABC投影方向课堂练习2投影方向ABCEFG课堂小结1、一般的，物体在光线的照射下，会在地面或墙壁上留下它的影子，这就是投影现象。照射的光线叫做投影线。投影所在的平面叫做投影面。2、投影的两种方式中心投影：投射线交于一点的投影称为中心投影。平行投影：投射线互相平行的投影称为平行投影。平行投影可分为正投影和斜投影两种。课后作业布置1、观察生活中的投影现象2、练习册P72—73
