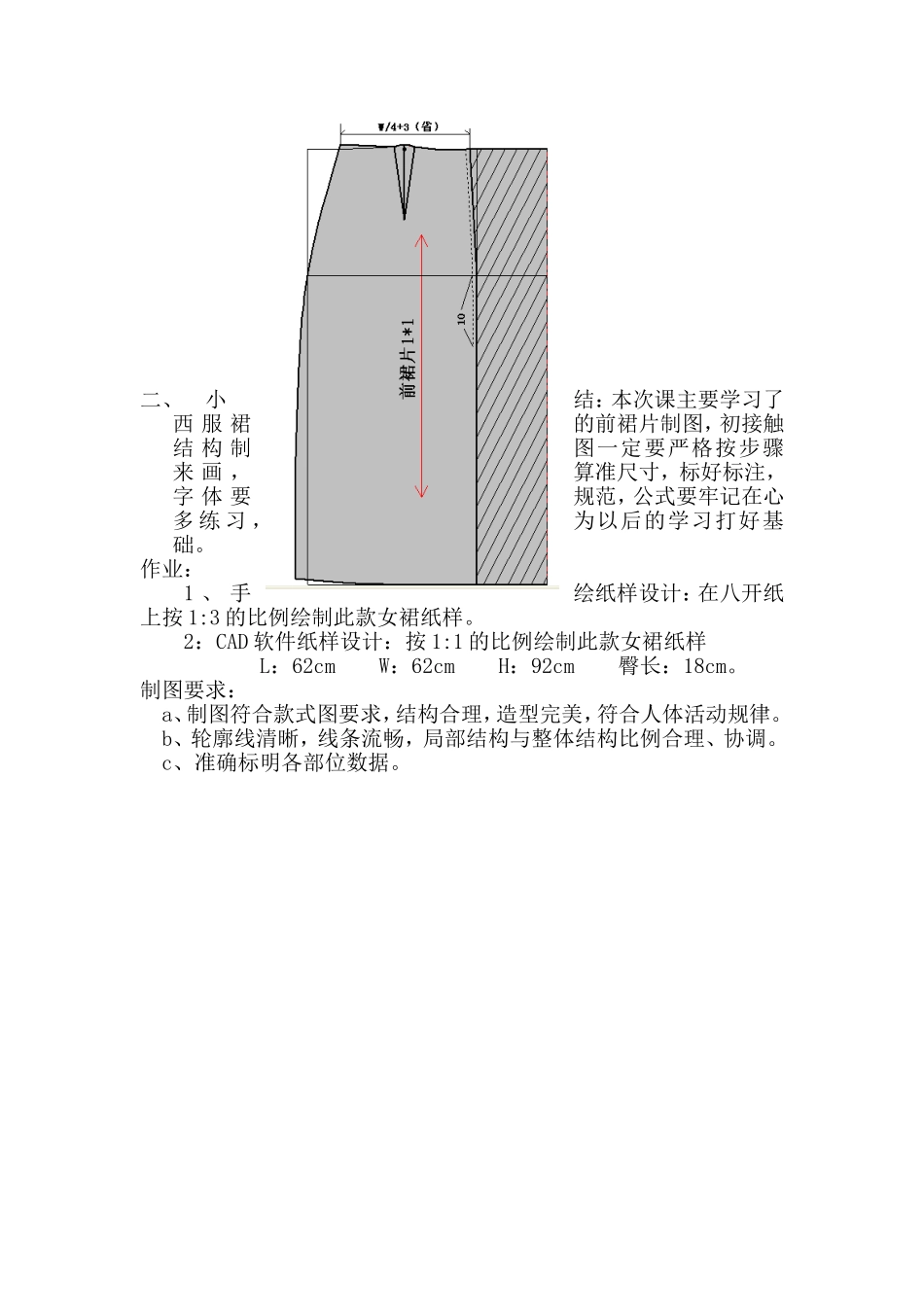

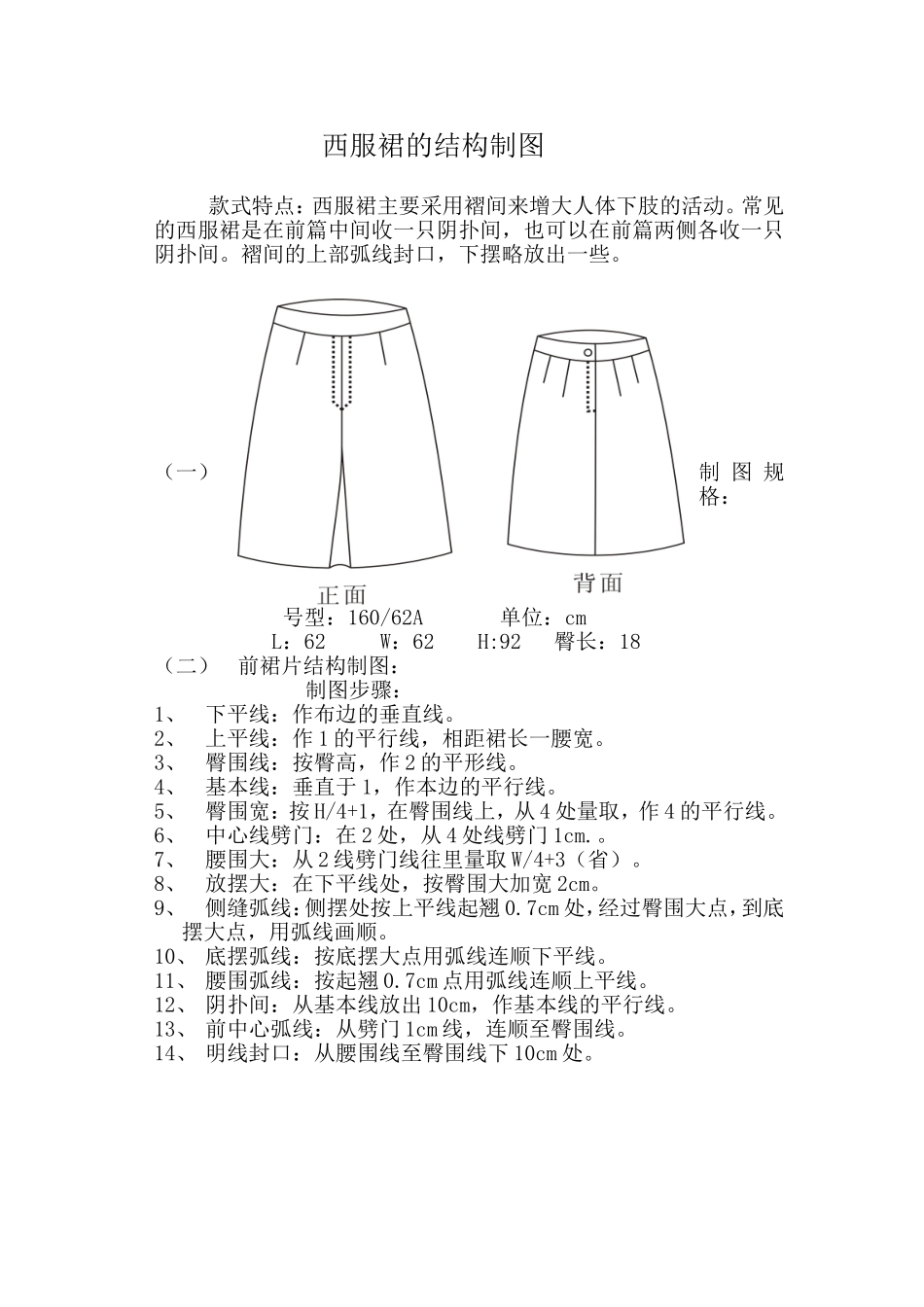

西服裙的结构制图款式特点：西服裙主要采用褶间来增大人体下肢的活动。常见的西服裙是在前篇中间收一只阴扑间，也可以在前篇两侧各收一只阴扑间。褶间的上部弧线封口，下摆略放出一些。（一）制图规格：号型：160/62A单位：cmL：62W：62H:92臀长：18（二）前裙片结构制图：制图步骤：1、下平线：作布边的垂直线。2、上平线：作1的平行线，相距裙长一腰宽。3、臀围线：按臀高，作2的平形线。4、基本线：垂直于1，作本边的平行线。5、臀围宽：按H/4+1，在臀围线上，从4处量取，作4的平行线。6、中心线劈门：在2处，从4处线劈门1cm.。7、腰围大：从2线劈门线往里量取W/4+3（省）。8、放摆大：在下平线处，按臀围大加宽2cm。9、侧缝弧线：侧摆处按上平线起翘0.7cm处，经过臀围大点，到底摆大点，用弧线画顺。10、底摆弧线：按底摆大点用弧线连顺下平线。11、腰围弧线：按起翘0.7cm点用弧线连顺上平线。12、阴扑间：从基本线放出10cm，作基本线的平行线。13、前中心弧线：从劈门1cm线，连顺至臀围线。14、明线封口：从腰围线至臀围线下10cm处。二、小结：本次课主要学习了西服裙的前裙片制图，初接触结构制图一定要严格按步骤来画，算准尺寸，标好标注，字体要规范，公式要牢记在心多练习，为以后的学习打好基础。作业：1、手绘纸样设计：在八开纸上按1:3的比例绘制此款女裙纸样。2：CAD软件纸样设计：按1:1的比例绘制此款女裙纸样L：62cmW：62cmH：92cm臀长：18cm。制图要求：a、制图符合款式图要求，结构合理，造型完美，符合人体活动规律。b、轮廓线清晰，线条流畅，局部结构与整体结构比例合理、协调。c、准确标明各部位数据。
