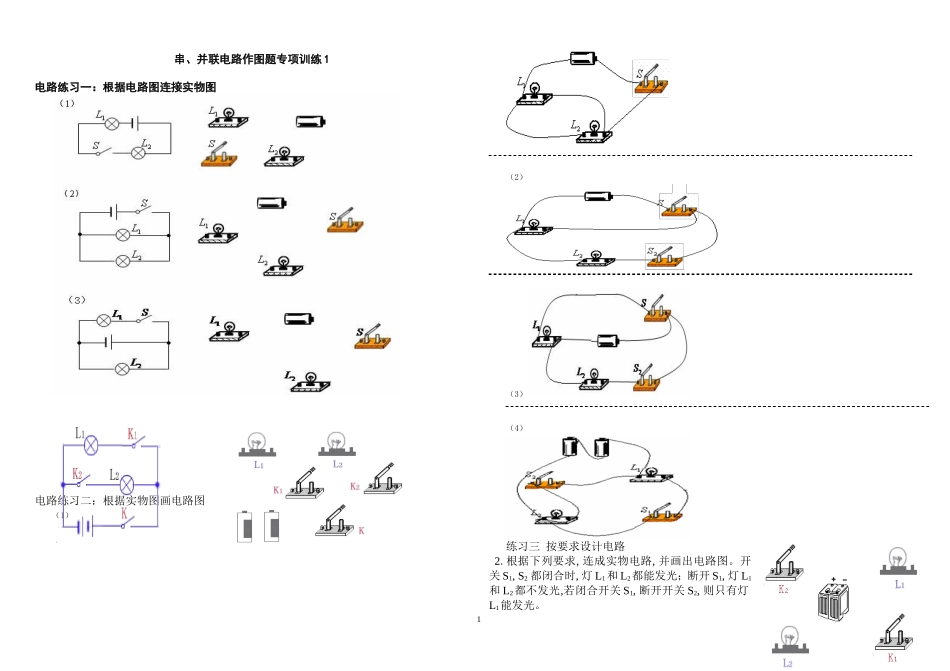

串联电路和并联电路作图专项练习1_第1页
1/4

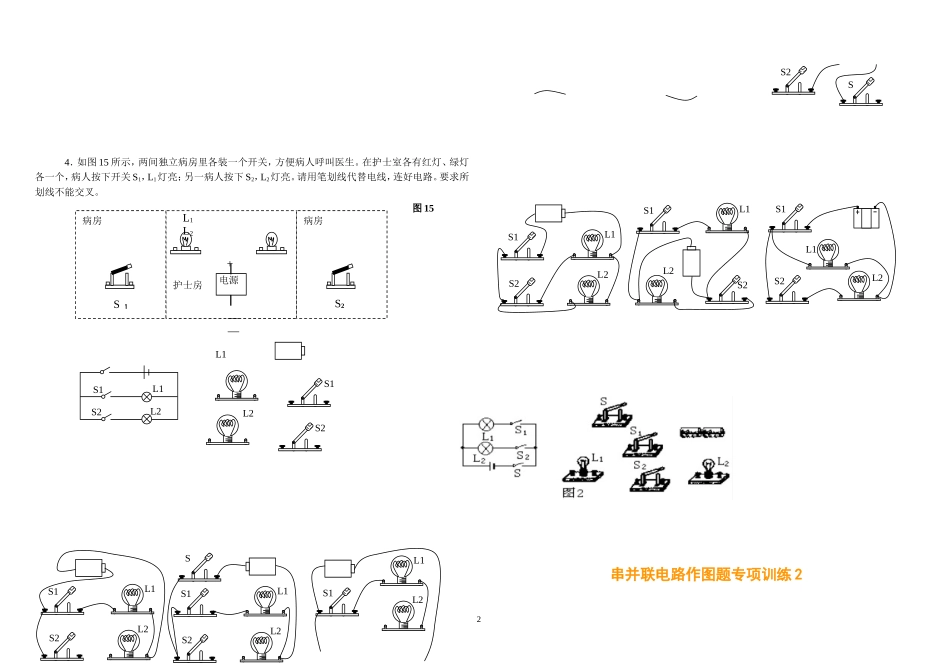

串联电路和并联电路作图专项练习1_第2页
2/4

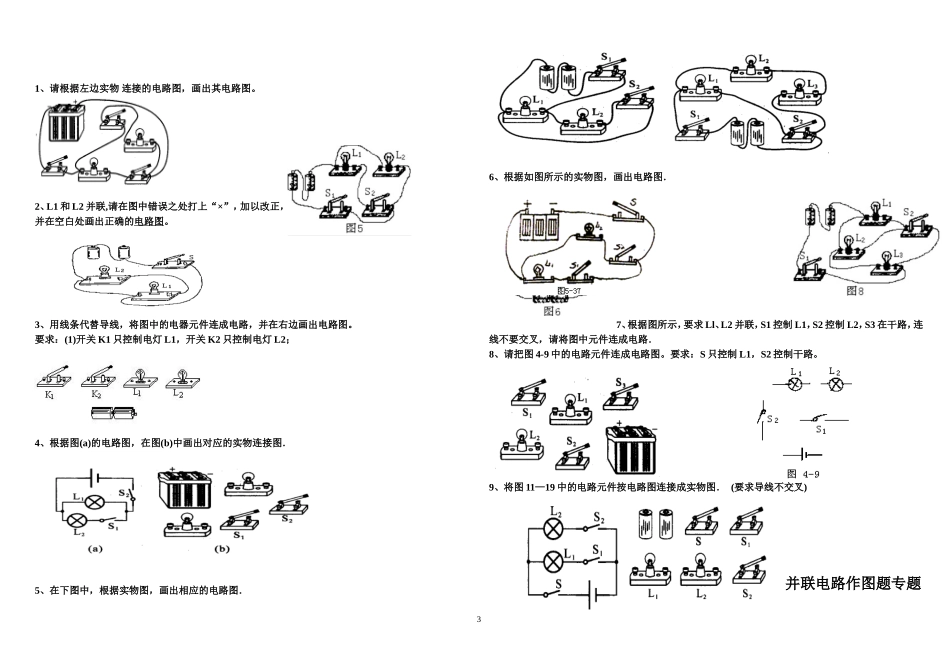

串联电路和并联电路作图专项练习1_第3页
3/4
串、并联电路作图题专项训练1电路练习一:根据电路图连接实物图电路练习二:根据实物图画电路图(1)(2)(3)(4)练习三按要求设计电路2.根据下列要求,连成实物电路,并画出电路图。开关S1,S2都闭合时,灯L1和L2都能发光;断开S1,灯L1和L2都不发光,若闭合开关S1,断开开关S2,则只有灯L1能发光。14.如图15所示,两间独立病房里各装一个开关,方便病人呼叫医生。在护士室各有红灯、绿灯各一个,病人按下开关S1,L1灯亮;另一病人按下S2,L2灯亮。请用笔划线代替电线,连好电路。要求所划线不能交叉。串并联电路作图题专项训练22护士房电源+——L1L2病房S1病房S2图15L1L2S1S2L1L2S1S2L1L2S1S2L1L2S1S2SL1L2S1S2SL1L2S1S2L2S1S2L1L2S1S2L11、请根据左边实物连接的电路图,画出其电路图。2、L1和L2并联,请在图中错误之处打上“×”,加以改正,并在空白处画出正确的电路图。3、用线条代替导线,将图中的电器元件连成电路,并在右边画出电路图。要求:(1)开关K1只控制电灯L1,开关K2只控制电灯L2;4、根据图(a)的电路图,在图(b)中画出对应的实物连接图.5、在下图中,根据实物图,画出相应的电路图.6、根据如图所示的实物图,画出电路图.7、根据图所示,要求Ll、L2并联,S1控制L1,S2控制L2,S3在干路,连线不要交叉,请将图中元件连成电路.8、请把图4-9中的电路元件连成电路图。要求:S只控制L1,S2控制干路。9、将图11—19中的电路元件按电路图连接成实物图.(要求导线不交叉)并联电路作图题专题3训练3由电路图连接实物图按电路图用笔画线作导线,将元件连接起来.用线条代替导线,将图20中的电器元件连成电路,并在右边画出电路图。要求:(1)开关K1只控制电灯L1,开关K2只控制电灯L2;(2)共用一个电池组根据图所示,要求Ll、L2并联,S1控制L1,S2控制L2,S3在干路,连线不要交叉,请将图中元件连成电路.4
