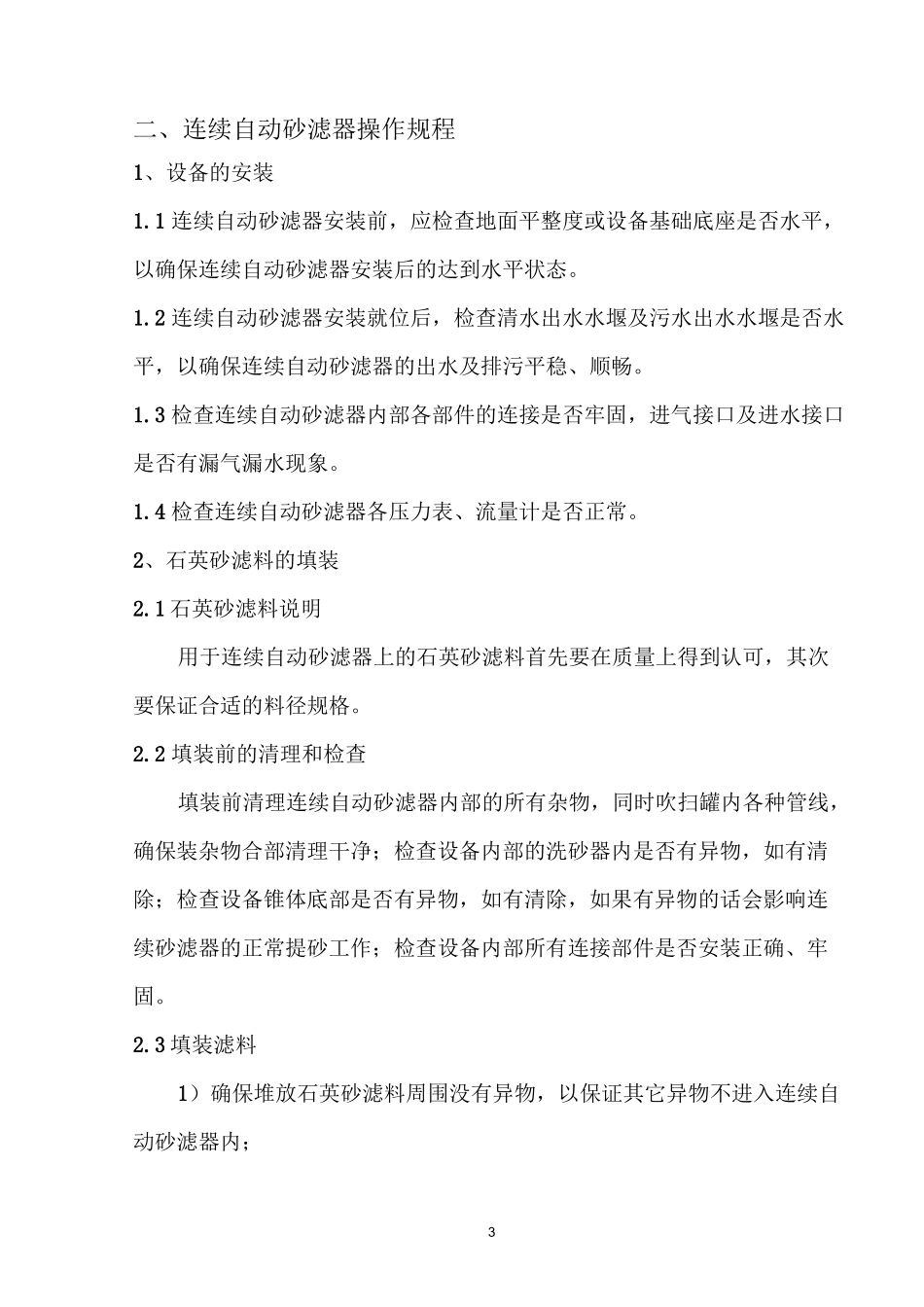

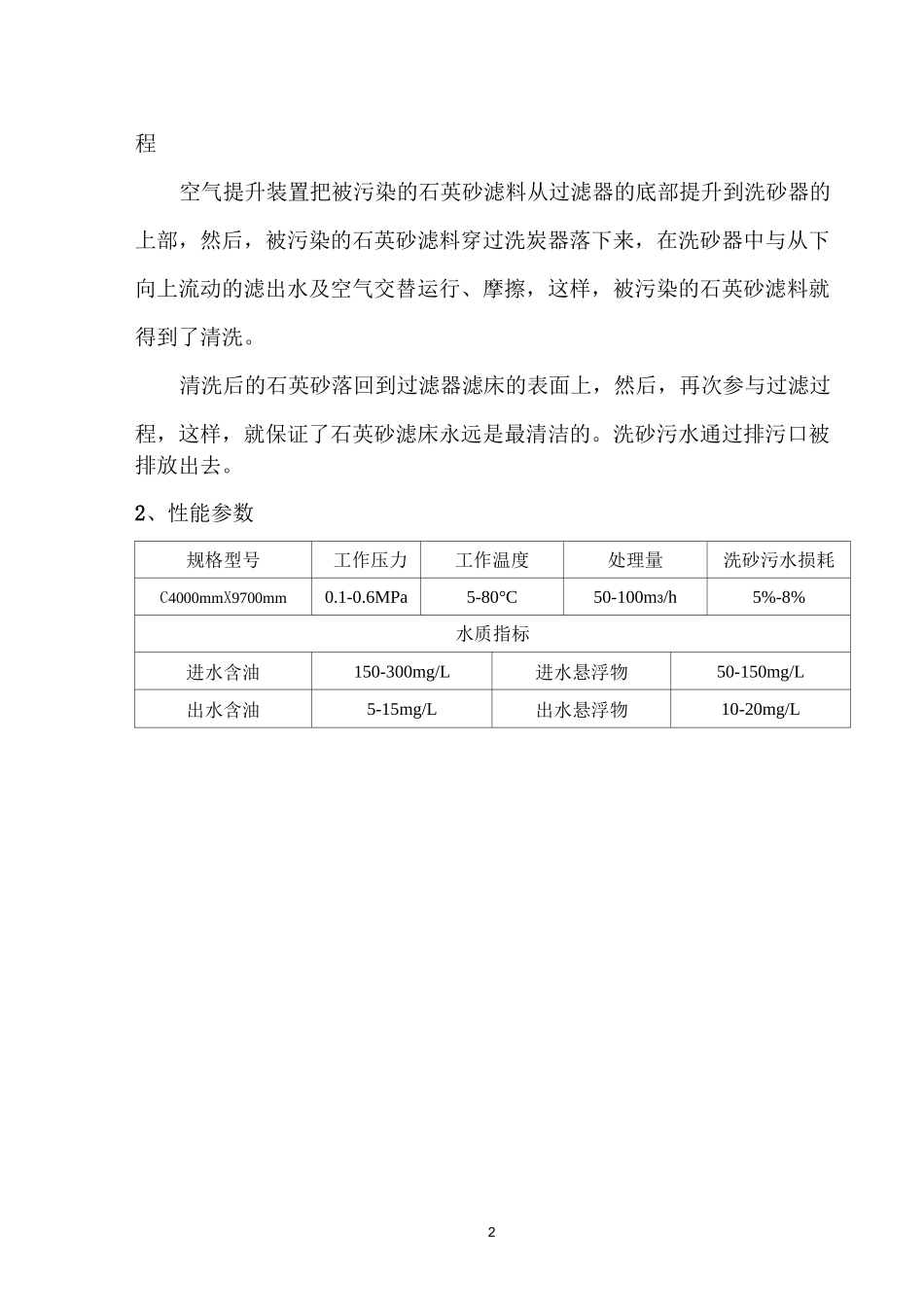

1连续砂滤器设备说明书及操作规程一、连续自动砂滤器说明1、功能介绍1.1连续自动砂滤器功能概述连续自动砂滤器是一种独特的含油污水处理设备，功能非常简单而且可靠，整个装置没有运动的零部件，没有额外的泵和自动阀。连续自动砂滤器主要用于油田含油污水处理站及市政的供水水厂和污水处理厂等。连续自动砂滤器是一种连续工作的过滤器，在反冲洗和过滤工作同时进行，不需要停产反洗。在原水从下往上运动的时候，净水通过石英砂滤床从下向上过滤而自然流出。同时，随着过滤过程的进行，被污染的石英砂滤料在洗砂器中的到清洗，悬浮物、油与洗砂污水一起被排放出去。1.2工作原理（1）过滤过程污水通过进水管进入过滤器内，由辐射式进水装置均匀分布进入滤床，污水穿过石英砂层向上运动，滤出水通过溢流口自然流出。（2）反冲洗过2程空气提升装置把被污染的石英砂滤料从过滤器的底部提升到洗砂器的上部，然后，被污染的石英砂滤料穿过洗炭器落下来，在洗砂器中与从下向上流动的滤出水及空气交替运行、摩擦，这样，被污染的石英砂滤料就得到了清洗。清洗后的石英砂落回到过滤器滤床的表面上，然后，再次参与过滤过程，这样，就保证了石英砂滤床永远是最清洁的。洗砂污水通过排污口被排放出去。2、性能参数规格型号工作压力工作温度处理量洗砂污水损耗C4000mmX9700mm0.1-0.6MPa5-80°C50-100m3/h5%-8%水质指标进水含油150-300mg/L进水悬浮物50-150mg/L出水含油5-15mg/L出水悬浮物10-20mg/L3二、连续自动砂滤器操作规程1、设备的安装1.1连续自动砂滤器安装前，应检查地面平整度或设备基础底座是否水平，以确保连续自动砂滤器安装后的达到水平状态。1.2连续自动砂滤器安装就位后，检查清水出水水堰及污水出水水堰是否水平，以确保连续自动砂滤器的出水及排污平稳、顺畅。1.3检查连续自动砂滤器内部各部件的连接是否牢固，进气接口及进水接口是否有漏气漏水现象。1.4检查连续自动砂滤器各压力表、流量计是否正常。2、石英砂滤料的填装2.1石英砂滤料说明用于连续自动砂滤器上的石英砂滤料首先要在质量上得到认可，其次要保证合适的料径规格。2.2填装前的清理和检查填装前清理连续自动砂滤器内部的所有杂物，同时吹扫罐内各种管线，确保装杂物合部清理干净；检查设备内部的洗砂器内是否有异物，如有清除；检查设备锥体底部是否有异物，如有清除，如果有异物的话会影响连续砂滤器的正常提砂工作；检查设备内部所有连接部件是否安装正确、牢固。2.3填装滤料1）确保堆放石英砂滤料周围没有异物，以保证其它异物不进入连续自动砂滤器内；42）所有装在包装袋内的石英砂滤料全部都要将其倒出，并用稍大于石英砂粒径的筛子进行筛选，将其大颗粒物体筛除；3）为使石英砂滤料轻松容易的进入锥体底部，在开始填充滤料前，应当将设备底部填满清水；4）在连续自动砂滤器填装滤料的进口处进行保护，确保外界异物不会在填装过程中落入罐内；5）石英砂滤料填装后表面应该平整，保持连续自动砂滤器内石英砂滤料的填装高度与洗砂器最底部有600-800mm的高度。6）如果石英砂滤料填装高度过高，可借助空气提砂装置在提砂管的顶端连接软管将多余的滤料排出。3、投产前的准备工作3.1滤料的清洗石英砂滤料填装完毕后，需要对其进行冲洗，将石英砂本身带有的尘土及细小的杂物清洗干净。首先，将连续自动砂滤器内填满清水，然后，启动提砂装置使全部滤料在罐内至少循环两次，确保滤料内的尘土及细小的杂物全部被洗砂器冲洗干净，使尘土及细小的杂物集中在水面上或滤层以上，这时，将连续砂滤器的进水阀门打开，放入清水，同时启动提砂装置，使清水大流量进入，以便将尘土及细小的杂物通过排污管排出。3.2检查空气压缩机运转是否正常；3.3检查连续自动砂滤器进、出口及排污口阀门开关是否严密；3.4检查连续自动砂滤器顶部是否有工具及杂物，应保持罐顶清洁。4、连续自动砂滤器的启动注意：启动前确保所有安装时留下的工具、杂物5合部从连续自动砂滤器内部及顶部清除！4.1开启进水提升泵，然后缓慢打开连续自动砂滤进水阀门，打到完全开启状态，使含油污水进入连续自动砂滤器内；同时，开启空气压缩机。4.2通过阀门的调...
