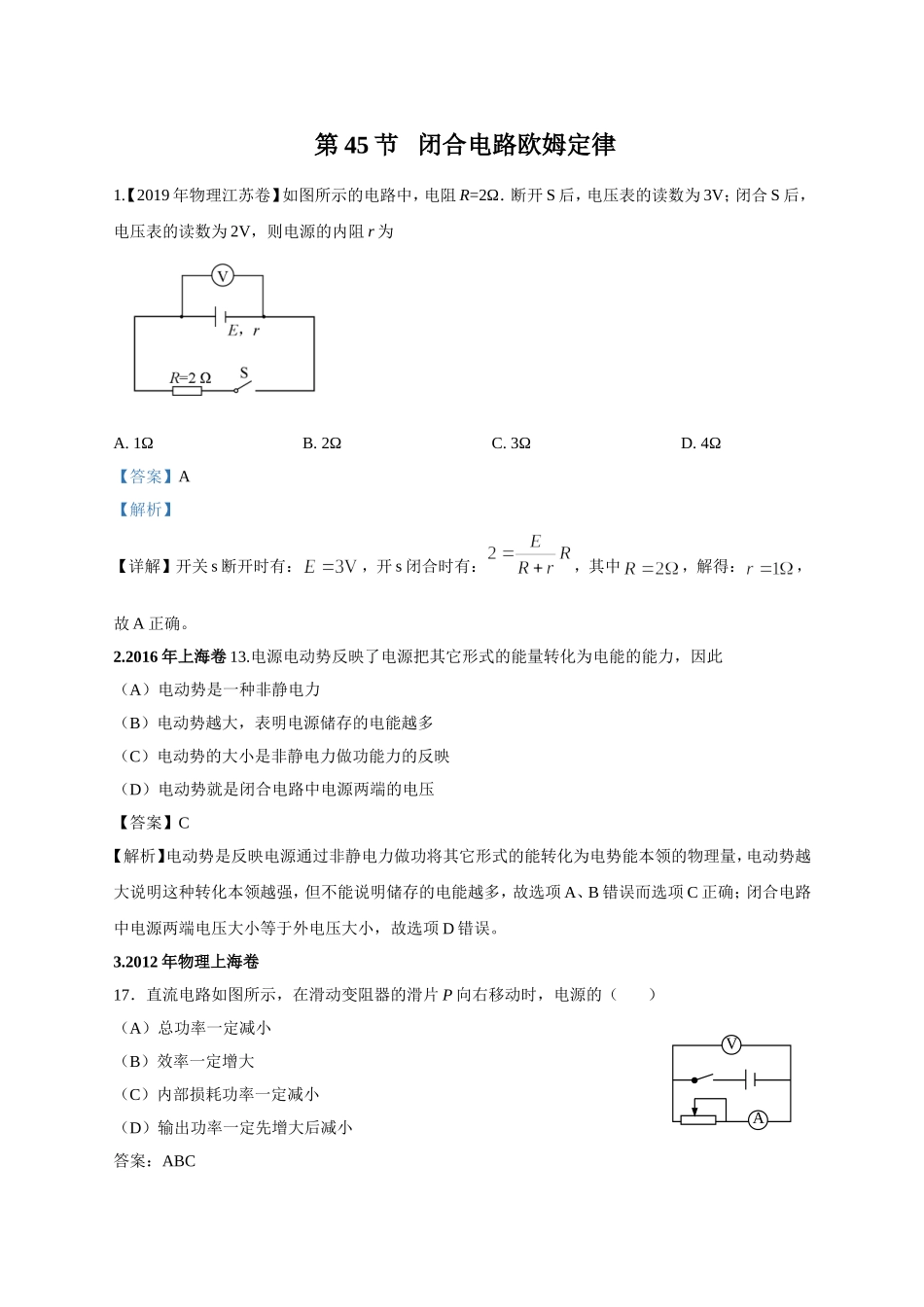

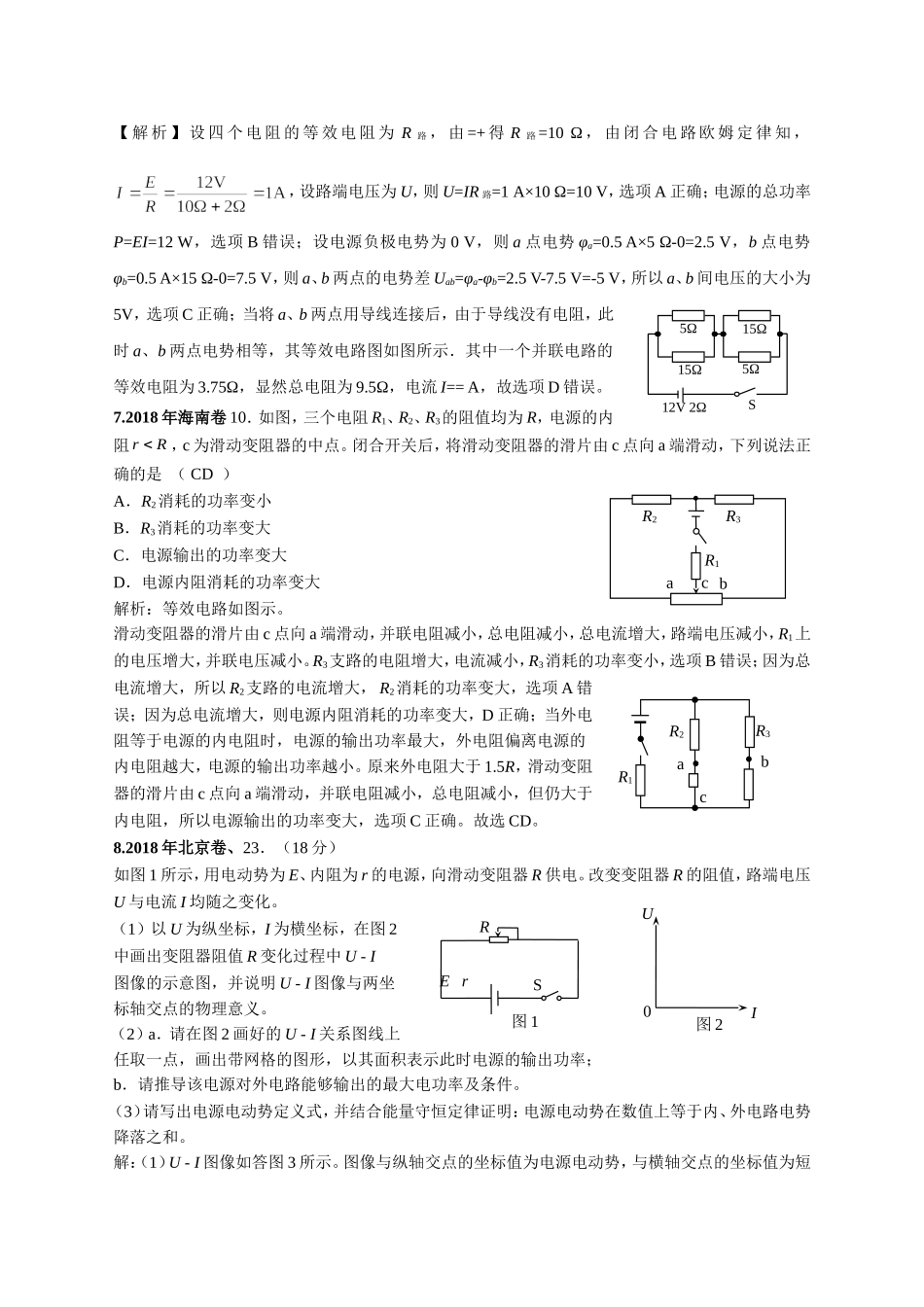

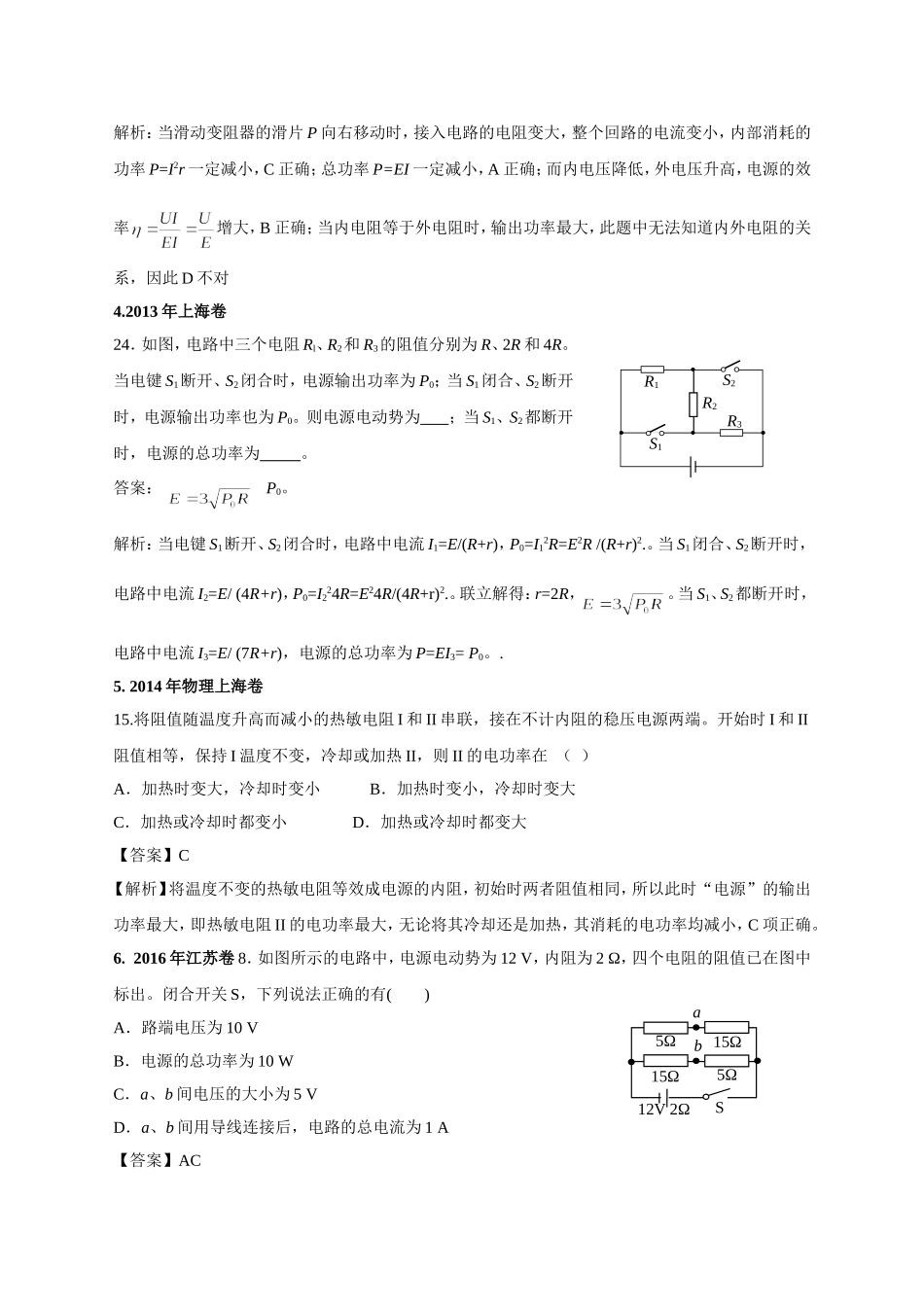

第45节闭合电路欧姆定律1.【2019年物理江苏卷】如图所示的电路中，电阻R=2Ω．断开S后，电压表的读数为3V；闭合S后，电压表的读数为2V，则电源的内阻r为A.1ΩB.2ΩC.3ΩD.4Ω【答案】A【解析】【详解】开关s断开时有：，开s闭合时有：，其中，解得：，故A正确。2.2016年上海卷13.电源电动势反映了电源把其它形式的能量转化为电能的能力，因此（A）电动势是一种非静电力（B）电动势越大，表明电源储存的电能越多（C）电动势的大小是非静电力做功能力的反映（D）电动势就是闭合电路中电源两端的电压【答案】C【解析】电动势是反映电源通过非静电力做功将其它形式的能转化为电势能本领的物理量，电动势越大说明这种转化本领越强，但不能说明储存的电能越多，故选项A、B错误而选项C正确；闭合电路中电源两端电压大小等于外电压大小，故选项D错误。3.2012年物理上海卷17．直流电路如图所示，在滑动变阻器的滑片P向右移动时，电源的（）（A）总功率一定减小（B）效率一定增大（C）内部损耗功率一定减小（D）输出功率一定先增大后减小答案：ABCAV解析：当滑动变阻器的滑片P向右移动时，接入电路的电阻变大，整个回路的电流变小，内部消耗的功率P=I2r一定减小，C正确；总功率P=EI一定减小，A正确；而内电压降低，外电压升高，电源的效率增大，B正确；当内电阻等于外电阻时，输出功率最大，此题中无法知道内外电阻的关系，因此D不对4.2013年上海卷24．如图，电路中三个电阻Rl、R2和R3的阻值分别为R、2R和4R。当电键S1断开、S2闭合时，电源输出功率为P0；当S1闭合、S2断开时，电源输出功率也为P0。则电源电动势为；当S1、S2都断开时，电源的总功率为。答案：P0。解析：当电键S1断开、S2闭合时，电路中电流I1=E/(R+r)，P0=I12R=E2R/(R+r)2.。当S1闭合、S2断开时，电路中电流I2=E/(4R+r)，P0=I224R=E24R/(4R+r)2.。联立解得：r=2R，。当S1、S2都断开时，电路中电流I3=E/(7R+r)，电源的总功率为P=EI3=P0。.5.2014年物理上海卷15.将阻值随温度升高而减小的热敏电阻I和II串联，接在不计内阻的稳压电源两端。开始时I和II阻值相等，保持I温度不变，冷却或加热II，则II的电功率在（）A．加热时变大，冷却时变小B．加热时变小，冷却时变大C．加热或冷却时都变小D．加热或冷却时都变大【答案】C【解析】将温度不变的热敏电阻等效成电源的内阻，初始时两者阻值相同，所以此时“电源”的输出功率最大，即热敏电阻II的电功率最大，无论将其冷却还是加热，其消耗的电功率均减小，C项正确。6.2016年江苏卷8．如图所示的电路中，电源电动势为12V，内阻为2Ω，四个电阻的阻值已在图中标出。闭合开关S，下列说法正确的有()A．路端电压为10VB．电源的总功率为10WC．a、b间电压的大小为5VD．a、b间用导线连接后，电路的总电流为1A【答案】ACS2R1R2R3S15Ω5Ω15Ω15ΩabS12V2ΩUI0ErRS图1图2【解析】设四个电阻的等效电阻为R路，由=+得R路=10Ω，由闭合电路欧姆定律知，，设路端电压为U，则U=IR路=1A×10Ω=10V，选项A正确；电源的总功率P=EI=12W，选项B错误；设电源负极电势为0V，则a点电势φa=0.5A×5Ω-0=2.5V，b点电势φb=0.5A×15Ω-0=7.5V，则a、b两点的电势差Uab=φa-φb=2.5V-7.5V=-5V，所以a、b间电压的大小为5V，选项C正确；当将a、b两点用导线连接后，由于导线没有电阻，此时a、b两点电势相等，其等效电路图如图所示．其中一个并联电路的等效电阻为3.75Ω，显然总电阻为9.5Ω，电流I==A，故选项D错误。7.2018年海南卷10．如图，三个电阻R1、R2、R3的阻值均为R，电源的内阻rR，c为滑动变阻器的中点。闭合开关后，将滑动变阻器的滑片由c点向a端滑动，下列说法正确的是（CD）A．R2消耗的功率变小B．R3消耗的功率变大C．电源输出的功率变大D．电源内阻消耗的功率变大解析：等效电路如图示。滑动变阻器的滑片由c点向a端滑动，并联电阻减小，总电阻减小，总电流增大，路端电压减小，R1上的电压增大，并联电压减小。R3支路的电阻增大，电流减小，R3消耗的功率变小，选项B错误；因为总电流增大，所以R2支路的电流增大，R2消耗的功率变大，选项A错误；因为总电流增大，则电源内阻消耗的功率变大，D正确；当外电...
