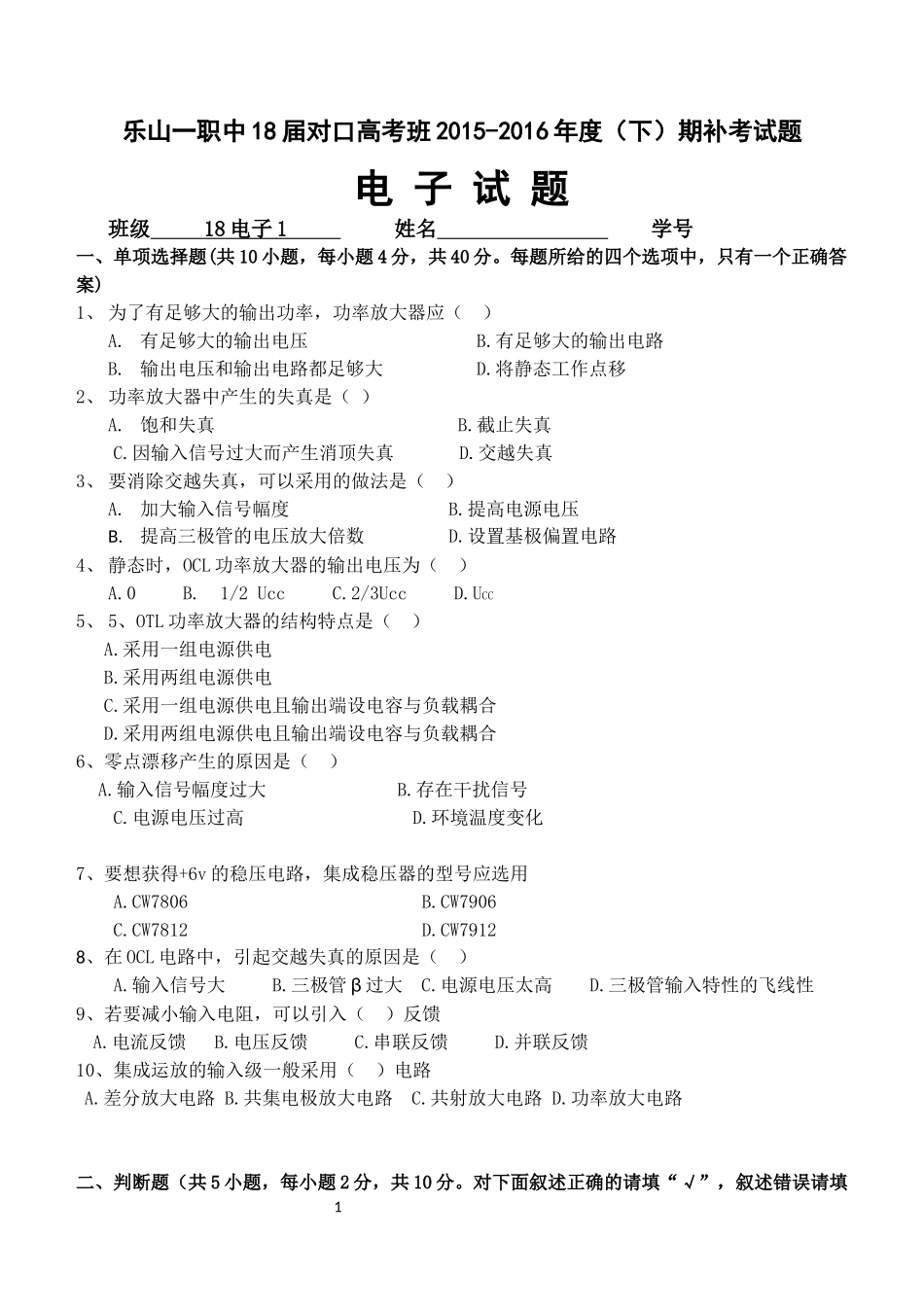

1乐山一职中18届对口高考班2015-2016年度（下）期补考试题电子试题班级18电子1姓名学号一、单项选择题(共10小题，每小题4分，共40分。每题所给的四个选项中，只有一个正确答案)1、为了有足够大的输出功率，功率放大器应（）A.有足够大的输出电压B.有足够大的输出电路B.输出电压和输出电路都足够大D.将静态工作点移2、功率放大器中产生的失真是（）A.饱和失真B.截止失真C.因输入信号过大而产生消顶失真D.交越失真3、要消除交越失真，可以采用的做法是（）A.加大输入信号幅度B.提高电源电压B.提高三极管的电压放大倍数D.设置基极偏置电路4、静态时，OCL功率放大器的输出电压为（）A.0B.1/2UccC.2/3UccD.UCC5、5、OTL功率放大器的结构特点是（）A.采用一组电源供电B.采用两组电源供电C.采用一组电源供电且输出端设电容与负载耦合D.采用两组电源供电且输出端设电容与负载耦合6、零点漂移产生的原因是（）A.输入信号幅度过大B.存在干扰信号C.电源电压过高D.环境温度变化7、要想获得+6v的稳压电路，集成稳压器的型号应选用A.CW7806B.CW7906C.CW7812D.CW79128、在OCL电路中，引起交越失真的原因是（）A.输入信号大B.三极管β过大C.电源电压太高D.三极管输入特性的飞线性9、若要减小输入电阻，可以引入（）反馈A.电流反馈B.电压反馈C.串联反馈D.并联反馈10、集成运放的输入级一般采用（）电路A.差分放大电路B.共集电极放大电路C.共射放大电路D.功率放大电路二、判断题（共5小题，每小题2分，共10分。对下面叙述正确的请填“√”，叙述错误请填2“×”。）（）1、要想使输入电阻、输出电阻都增大，应引入串联电流负反馈（）2、用硅稳压二极管组成稳压电路，使用时负载电阻应与稳压二极管并联。（）3、当输入电压和负载电流变化时，稳压电路的输出电压是基本保持不变的。（）4、出现零漂现象时，放大电路仍能正常工作，只是放大倍数会降低（）5、三端集成稳压器CW79M06表示输出电压为-6V。三、填空题(共10小题，每题4分，共40分)1、偏置电路的作用是为各级提供稳定的静态工作电流，确保的稳定。2、有两种互补对称功放电路，它们是和电路。3、乙类功放电路中，功放管静态工作点设置在区边缘，因此几乎无静态电流，电路的功率损耗减到。（填最大或最小）4、当电路引入反馈时，可以减小输出电阻，稳定。5、场效应晶体管是一种控制电流大小的半导体放大器件。6、为减小电路的非线性失真，可以引入反馈。7、判断反馈的极性用法。8、在实际使用中，乙类功放电路采用个功放管组合起来交替工作，就可输出完整的信号，但这种电路存在失真，为了消除这种失真，应当使电路工作在类状态。9、在下图电路中，静态时，UA=V,电容CL上的静态电压UC是V。10、直流稳压电源是一种当交流电网电压发生变化时，或变动时，能保持电压基本稳定的直流电源。四、分析题（每小题5分，共10分）1、用一个电压表去测量一个接在电路中的稳压二极管2CW18的电压，读书只有0.7V左右，这是什么原因？怎样使它恢复正常？32、指出图4-6所示稳压电路的错误，并画出正确的稳压电路。五、综合计算题（共2小题，每小题10分，共20分）1.在下图所示电路中，已知ui=1.5V,R1=R2=R3=20KΩ,求电路的输出电压uo2、如下图所示电路中，已知稳压二极管2CW5的参数如下：稳压电压UZ=15v，最大稳定电流IZ=20mA,若流经电压表V的电流忽略不计。求：（1）、开关S合上时，电压表V、电流表A1和电流表A2的读数为多少？（2）、开关S打开时，流过稳压二极管的电流IZ为多少？4
