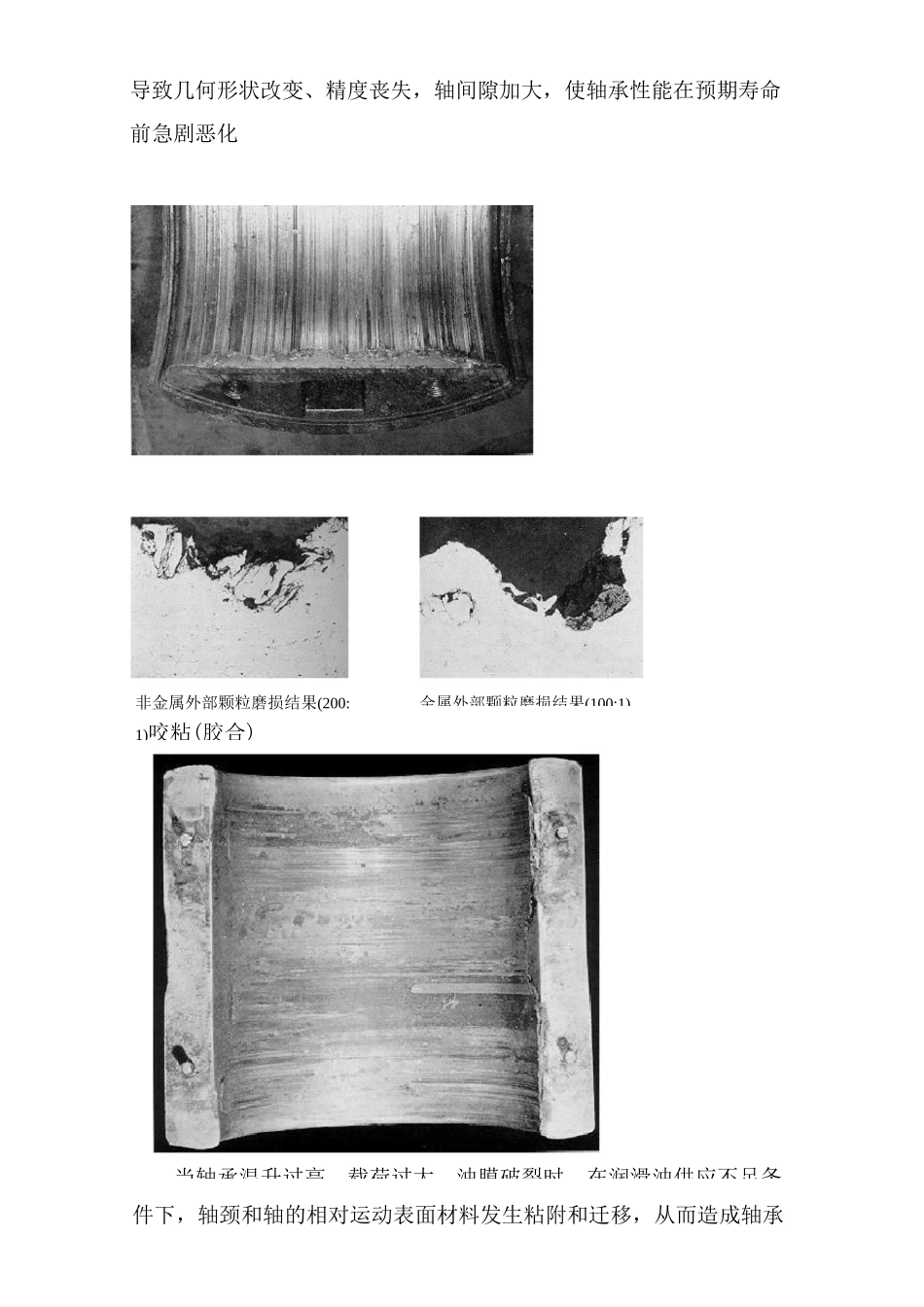

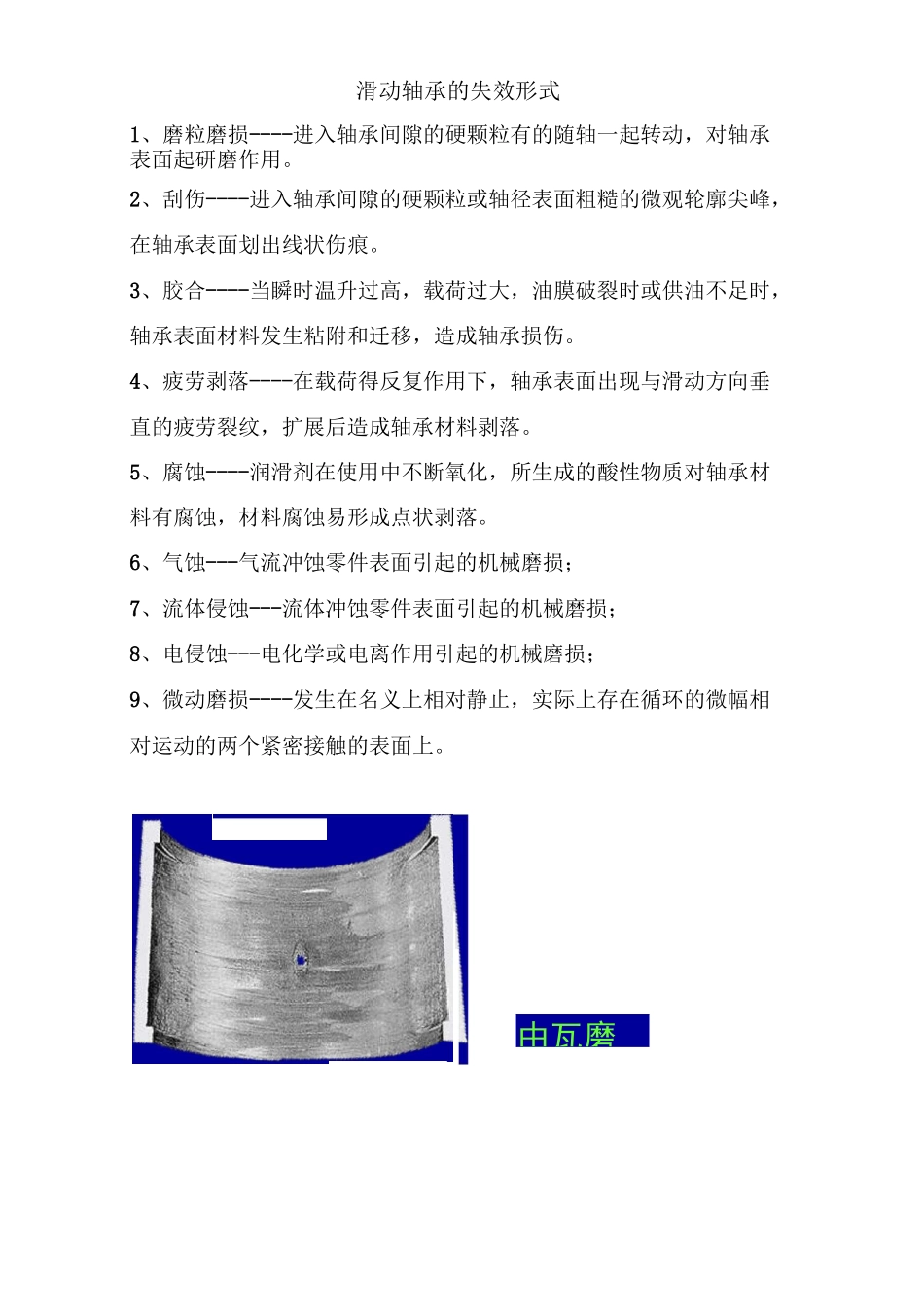

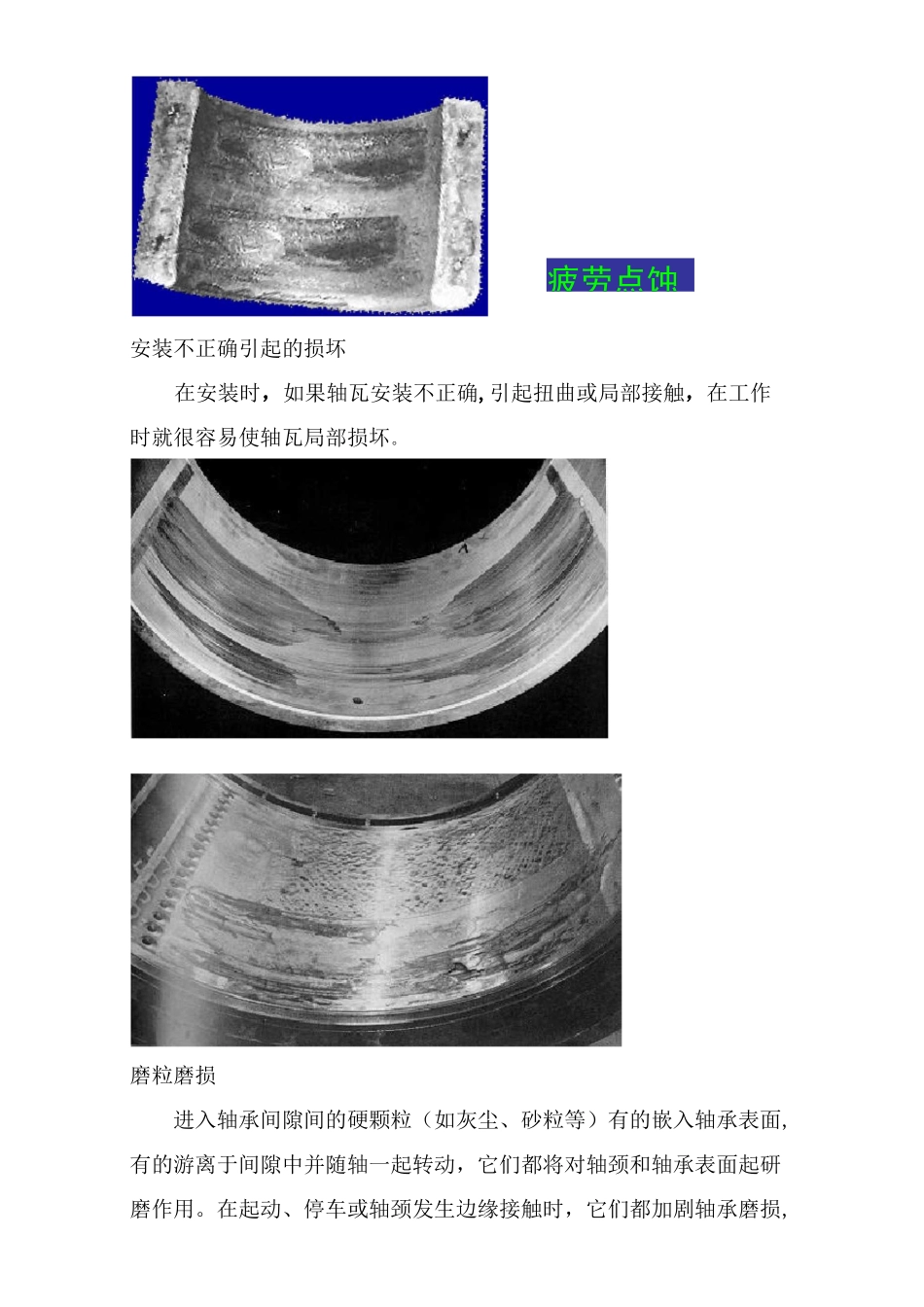

由瓦磨滑动轴承的失效形式1、磨粒磨损----进入轴承间隙的硬颗粒有的随轴一起转动，对轴承表面起研磨作用。2、刮伤----进入轴承间隙的硬颗粒或轴径表面粗糙的微观轮廓尖峰，在轴承表面划出线状伤痕。3、胶合----当瞬时温升过高，载荷过大，油膜破裂时或供油不足时，轴承表面材料发生粘附和迁移，造成轴承损伤。4、疲劳剥落----在载荷得反复作用下，轴承表面出现与滑动方向垂直的疲劳裂纹，扩展后造成轴承材料剥落。5、腐蚀----润滑剂在使用中不断氧化，所生成的酸性物质对轴承材料有腐蚀，材料腐蚀易形成点状剥落。6、气蚀---气流冲蚀零件表面引起的机械磨损；7、流体侵蚀---流体冲蚀零件表面引起的机械磨损；8、电侵蚀---电化学或电离作用引起的机械磨损；9、微动磨损----发生在名义上相对静止，实际上存在循环的微幅相对运动的两个紧密接触的表面上。疲劳点蚀安装不正确引起的损坏在安装时，如果轴瓦安装不正确,引起扭曲或局部接触，在工作时就很容易使轴瓦局部损坏。磨粒磨损进入轴承间隙间的硬颗粒（如灰尘、砂粒等）有的嵌入轴承表面,有的游离于间隙中并随轴一起转动，它们都将对轴颈和轴承表面起研磨作用。在起动、停车或轴颈发生边缘接触时，它们都加剧轴承磨损,导致几何形状改变、精度丧失，轴间隙加大，使轴承性能在预期寿命前急剧恶化件下，轴颈和轴的相对运动表面材料发生粘附和迁移，从而造成轴承非金属外部颗粒磨损结果(200:1)咬粘(胶合)金属外部颗粒磨损结果(100:1)当轴承温升过高，载荷过大，油膜破裂时，在润滑油供应不足条损坏。咬粘有时甚至可能导致相对运动中止。疲劳剥落在载荷反复作用下，轴承表面出现与滑动方向垂直的疲劳裂纹，当裂纹向轴承衬与衬背结合面扩展后，造成轴承衬材料的剥落。它与轴承衬和衬背因结合不良或结合力不足造成轴承衬的剥离有些相似，但疲劳剥落周边不规则，结合不良造成的剥离则周边比较光滑。腐蚀润滑剂在使用中不断氧化，所生成的酸性物质对轴承材料有腐蚀性，特别是对铸造铜铅合金中的铅，易受腐蚀而形成点状的脱落。氧对锡基巴氏合金的腐蚀，会使轴承表面形成一层由SnO2和SnO混合组成的黑色硬质覆盖层，它能擦伤轴颈表面，并使轴承间隙变小。此外，硫对含银或含铜的轴承材料的腐蚀，润滑油中水分对铜铅合金的腐蚀，都应予以注意。受腐蚀而形成点状的脫落此外，由于工作条件不同，滑动轴承还可能出现气蚀、流体侵蚀、电侵蚀和微动磨损等损伤。气蚀电侵蚀
