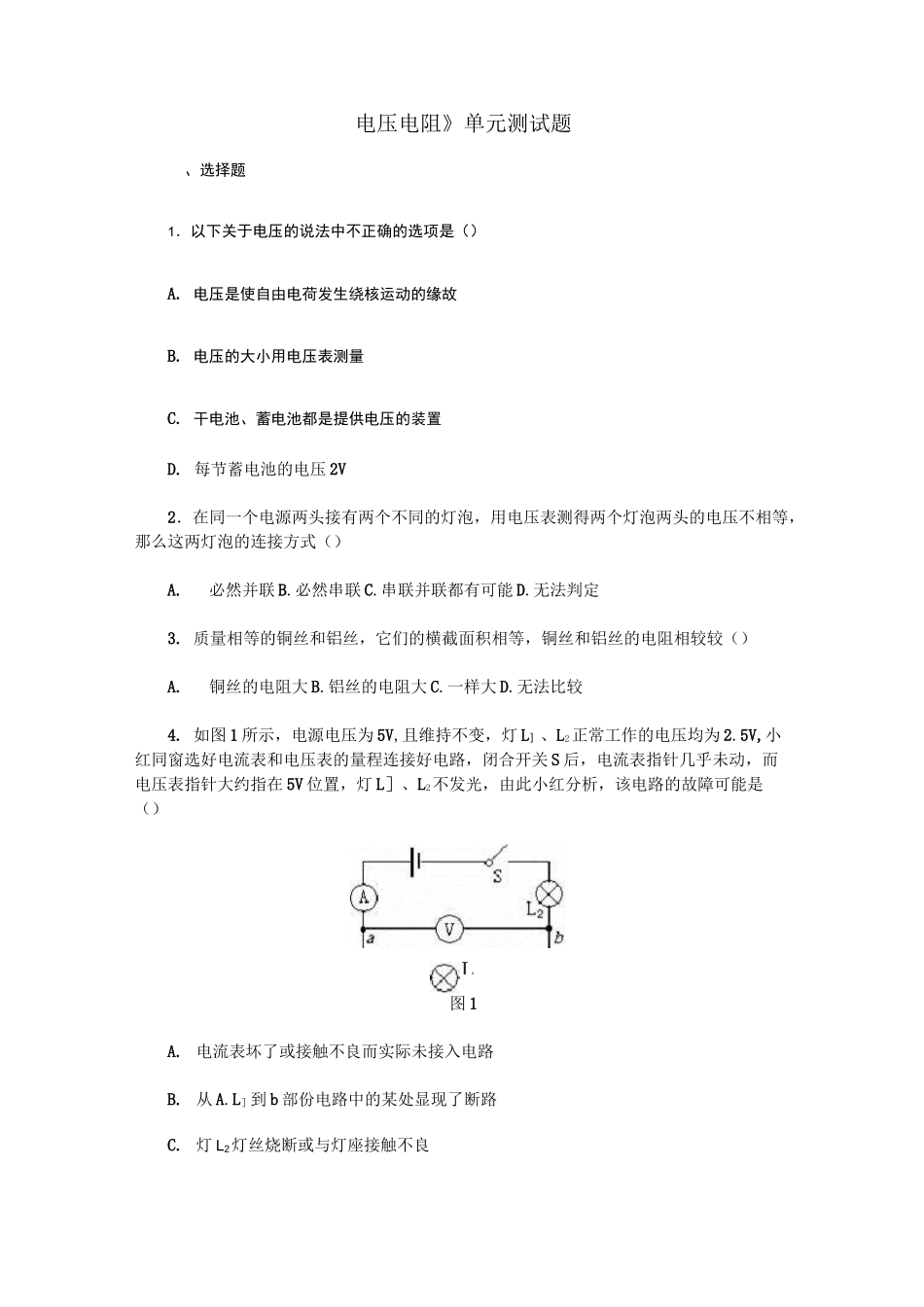

电压电阻单元测试题_第1页
1/10

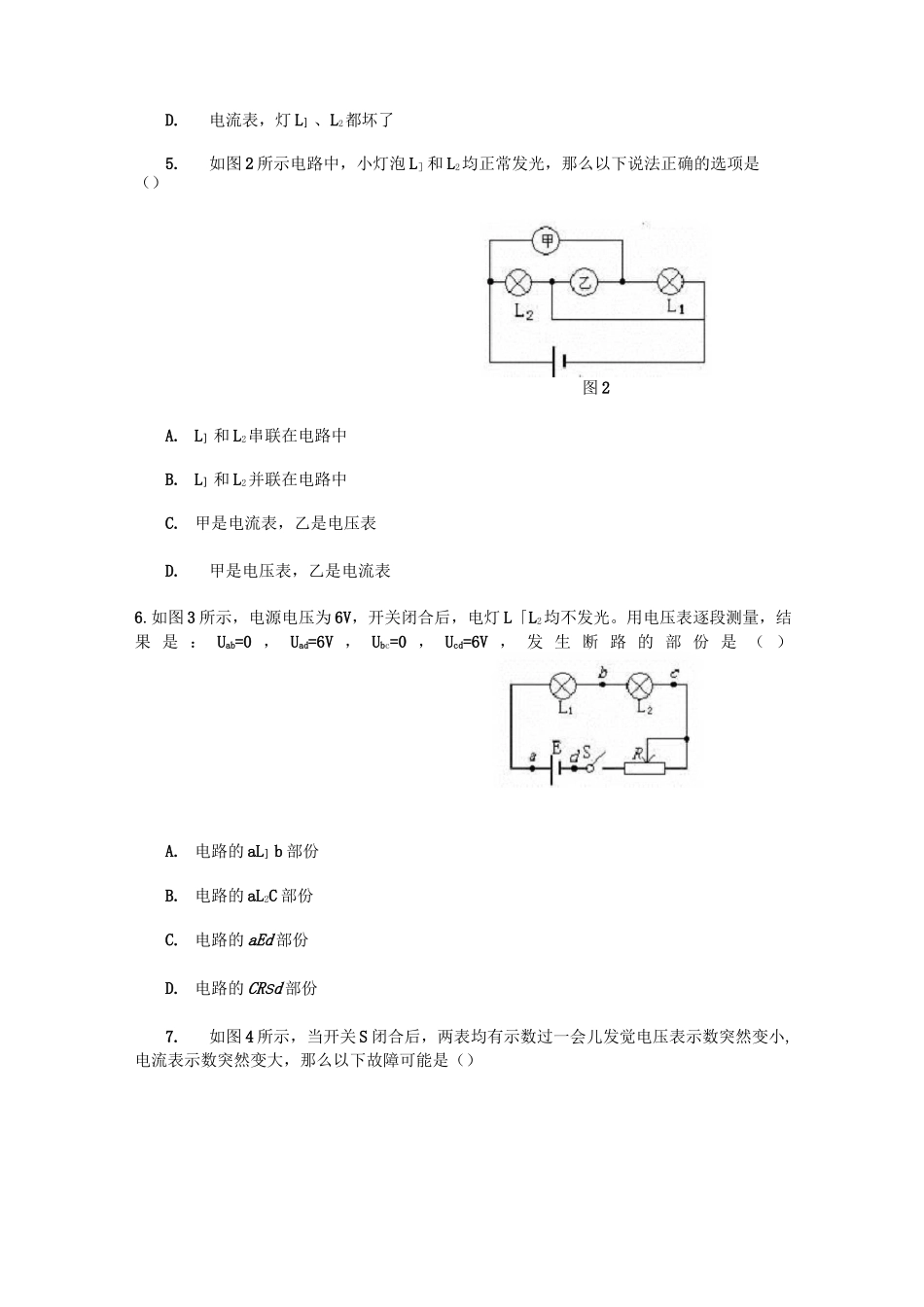

电压电阻单元测试题_第2页
2/10

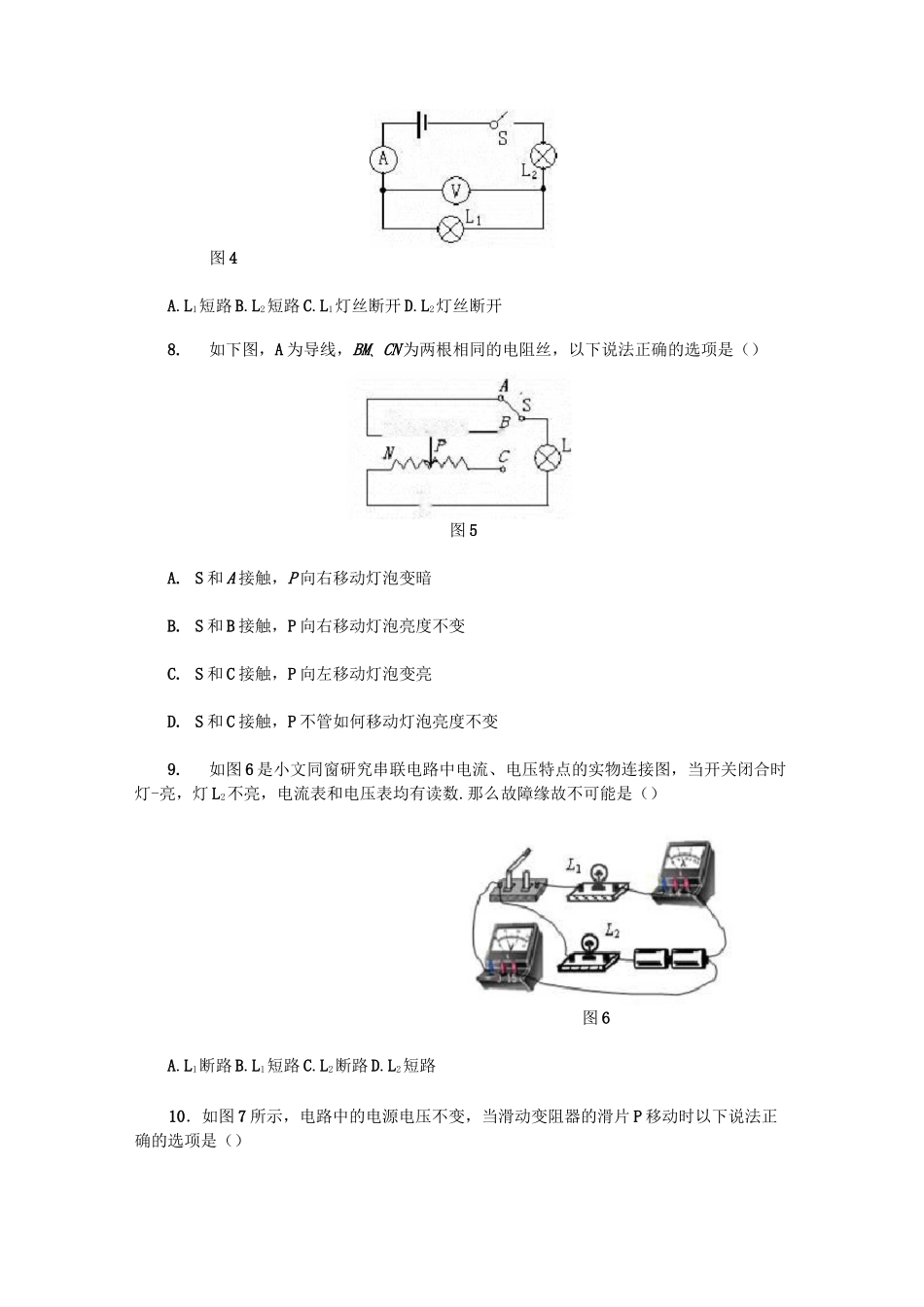

电压电阻单元测试题_第3页
3/10
L电压电阻》单元测试题、选择题1.以下关于电压的说法中不正确的选项是()A.电压是使自由电荷发生绕核运动的缘故B.电压的大小用电压表测量C.干电池、蓄电池都是提供电压的装置D.每节蓄电池的电压2V2.在同一个电源两头接有两个不同的灯泡,用电压表测得两个灯泡两头的电压不相等,那么这两灯泡的连接方式()A.必然并联B.必然串联C.串联并联都有可能D.无法判定3.质量相等的铜丝和铝丝,它们的横截面积相等,铜丝和铝丝的电阻相较较()A.铜丝的电阻大B.铝丝的电阻大C.一样大D.无法比较4.如图1所示,电源电压为5V,且维持不变,灯L]、L2正常工作的电压均为2.5V,小红同窗选好电流表和电压表的量程连接好电路,闭合开关S后,电流表指针几乎未动,而电压表指针大约指在5V位置,灯L]、L2不发光,由此小红分析,该电路的故障可能是()图1A.电流表坏了或接触不良而实际未接入电路B.从A.L]到b部份电路中的某处显现了断路C.灯L2灯丝烧断或与灯座接触不良D.电流表,灯L]、L2都坏了5.如图2所示电路中,小灯泡L]和L2均正常发光,那么以下说法正确的选项是()图2A.L]和L2串联在电路中B.L]和L2并联在电路中C.甲是电流表,乙是电压表D.甲是电压表,乙是电流表6.如图3所示,电源电压为6V,开关闭合后,电灯L「L2均不发光。用电压表逐段测量,结果是:Uab=0,Uad=6V,Ubc=0,Ucd=6V,发生断路的部份是()A.电路的aL]b部份B.电路的aL2C部份C.电路的aEd部份D.电路的CRSd部份7.如图4所示,当开关S闭合后,两表均有示数过一会儿发觉电压表示数突然变小,电流表示数突然变大,那么以下故障可能是()<5w^0vV\图4A.L1短路B.L2短路C.L1灯丝断开D.L2灯丝断开8.如下图,A为导线,BM、CN为两根相同的电阻丝,以下说法正确的选项是()图5A.S和A接触,P向右移动灯泡变暗B.S和B接触,P向右移动灯泡亮度不变C.S和C接触,P向左移动灯泡变亮D.S和C接触,P不管如何移动灯泡亮度不变9.如图6是小文同窗研究串联电路中电流、电压特点的实物连接图,当开关闭合时灯-亮,灯L2不亮,电流表和电压表均有读数.那么故障缘故不可能是()图6A.L1断路B.L1短路C.L2断路D.L2短路10.如图7所示,电路中的电源电压不变,当滑动变阻器的滑片P移动时以下说法正确的选项是()图7A.P向a移动滑阻阻值变大B.将滑片P移至a点,A]示数为零C.P向右移动进程中,A]示数不变,A示数变小D.P向左移动进程中,A示数不变,A]示数减小二、填空题11._________如图8所示电路,电源电压为6V,开关闭合后电压表的示数为2.8V,那么灯-两头的电压为V,灯L2两头的电压为—V。£图812.某导体接在10V的电源上时,它的电阻为10Q;假设将它改接在6V的电源上,它的电阻为。假设加在它两头的电压为零,它的电阻。13.把一根粗细均匀的电阻丝变成等边三角形ABC,如图9所示,图中D为AB边的中点,若是C、D两头的电阻值为9Q,那么AB两头的电阻值为。14._____________________________________________如图10所示的电路中,当S]闭合、S2断开时,电压表的示数为2.5V;当S]断开、S2闭合时,电压表示数为6V,那么灯L1两头电压为V,灯L2两头的电压为—V,电源电压为V。图1015.大量事实说明,不高于36V的电压才是平安电压。当因出汗或其他因素致使双手潮湿时,人假设接触较高的电压,发生危险的可能性—(选填“变大”或“变小”),这是因为现在人的电阻明显—(选填“变大”或“变小”)。16.小明用两节干电池和一个灯泡连接了如图11所示的电路,用来探讨铅笔心AB的导电性。闭合开关后发觉灯泡能发光,这说明铅笔心是,发出微弱的光说明有通过灯泡,当P向右移动时灯泡亮度增大,说明铅笔心接入电路的电阻(选填增大或减小),那个实验说明导体的电阻跟导体的有关。图1117.小南和小雄将一块铜片和一块锌片插入西红柿,做成了一个“西红柿电池”.小南和小雄在探讨进程中,找来了电压表,连成如图12所示的电路.发觉电压表示数为0.5V,因此他们探讨出第一个结果是:片是西红柿电池的正极.图1218._____________________________________________________________________上题中为了探讨西红柿电池的电压大小与哪些因素有关,小雄猜想说:“可能与两金属片之间的距离有关...
