酚醛树脂的合成生产工艺及流程VIP免费

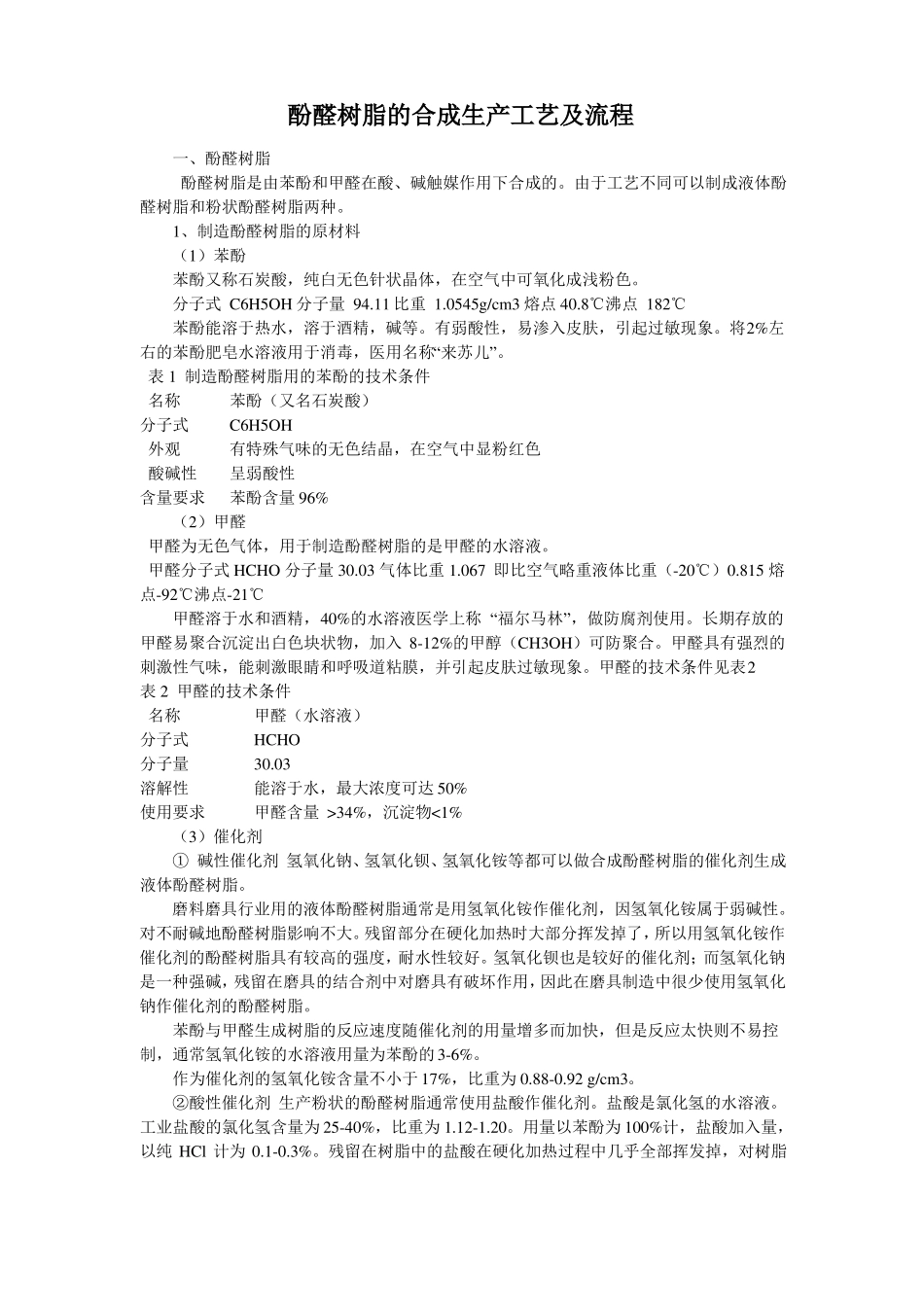

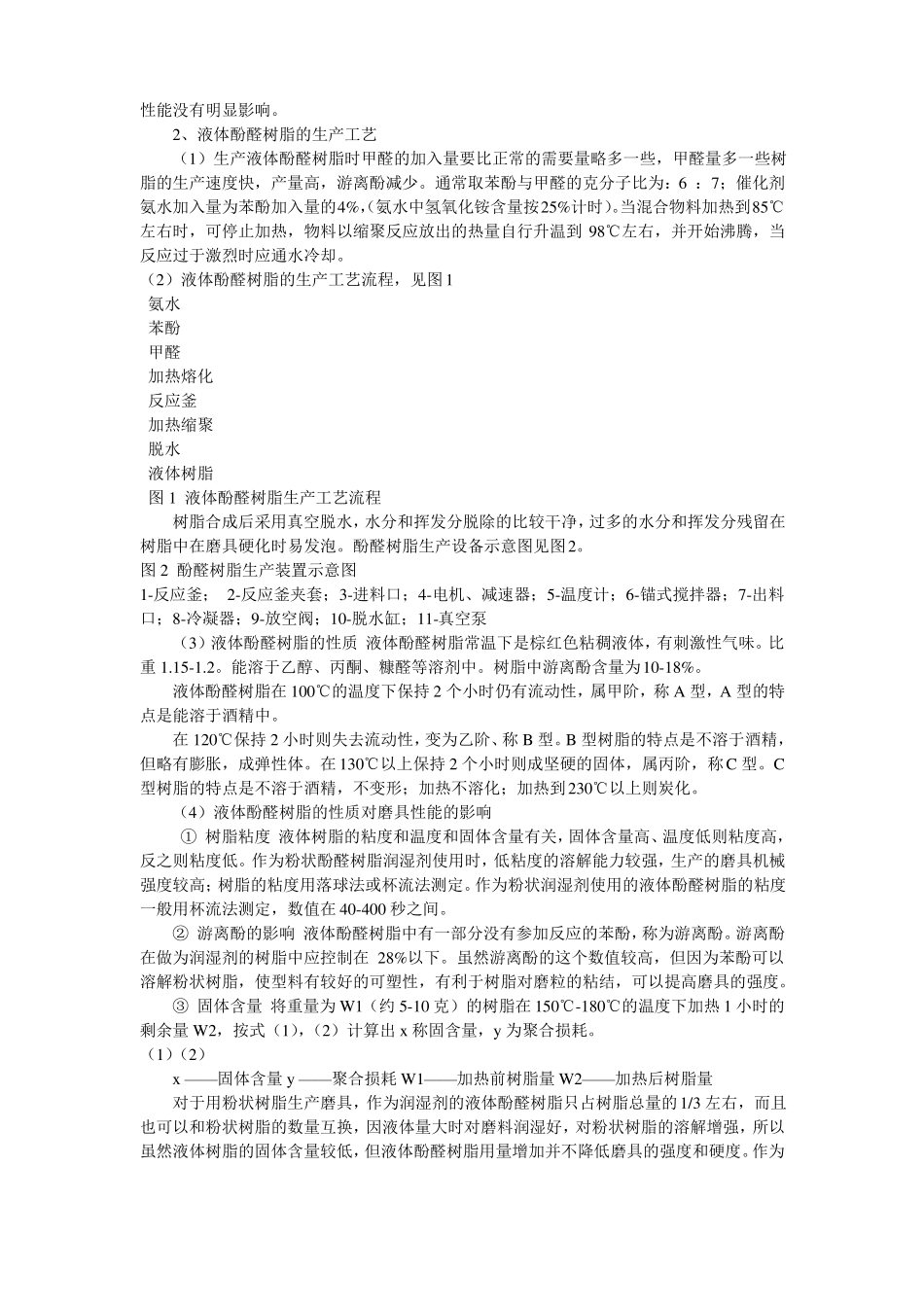

酚醛树脂的合成生产工艺及流程一、酚醛树脂酚醛树脂是由苯酚和甲醛在酸、碱触媒作用下合成的。由于工艺不同可以制成液体酚醛树脂和粉状酚醛树脂两种。1、制造酚醛树脂的原材料（1）苯酚苯酚又称石炭酸，纯白无色针状晶体，在空气中可氧化成浅粉色。分子式C6H5OH分子量94.11比重1.0545g/cm3熔点40.8℃沸点182℃苯酚能溶于热水，溶于酒精，碱等。有弱酸性，易渗入皮肤，引起过敏现象。将2%左右的苯酚肥皂水溶液用于消毒，医用名称“来苏儿”。表1制造酚醛树脂用的苯酚的技术条件名称苯酚（又名石炭酸）分子式C6H5OH外观有特殊气味的无色结晶，在空气中显粉红色酸碱性呈弱酸性含量要求苯酚含量96%（2）甲醛甲醛为无色气体，用于制造酚醛树脂的是甲醛的水溶液。甲醛分子式HCHO分子量30.03气体比重1.067即比空气略重液体比重（-20℃）0.815熔点-92℃沸点-21℃甲醛溶于水和酒精，40%的水溶液医学上称“福尔马林”，做防腐剂使用。长期存放的甲醛易聚合沉淀出白色块状物，加入8-12%的甲醇（CH3OH）可防聚合。甲醛具有强烈的刺激性气味，能刺激眼睛和呼吸道粘膜，并引起皮肤过敏现象。甲醛的技术条件见表2表2甲醛的技术条件名称甲醛（水溶液）分子式HCHO分子量30.03溶解性能溶于水，最大浓度可达50%使用要求甲醛含量>34%，沉淀物<1%（3）催化剂①碱性催化剂氢氧化钠、氢氧化钡、氢氧化铵等都可以做合成酚醛树脂的催化剂生成液体酚醛树脂。磨料磨具行业用的液体酚醛树脂通常是用氢氧化铵作催化剂，因氢氧化铵属于弱碱性。对不耐碱地酚醛树脂影响不大。残留部分在硬化加热时大部分挥发掉了，所以用氢氧化铵作催化剂的酚醛树脂具有较高的强度，耐水性较好。氢氧化钡也是较好的催化剂；而氢氧化钠是一种强碱，残留在磨具的结合剂中对磨具有破坏作用，因此在磨具制造中很少使用氢氧化钠作催化剂的酚醛树脂。苯酚与甲醛生成树脂的反应速度随催化剂的用量增多而加快，但是反应太快则不易控制，通常氢氧化铵的水溶液用量为苯酚的3-6%。作为催化剂的氢氧化铵含量不小于17%，比重为0.88-0.92g/cm3。②酸性催化剂生产粉状的酚醛树脂通常使用盐酸作催化剂。盐酸是氯化氢的水溶液。工业盐酸的氯化氢含量为25-40%，比重为1.12-1.20。用量以苯酚为100%计，盐酸加入量，以纯HCl计为0.1-0.3%。残留在树脂中的盐酸在硬化加热过程中几乎全部挥发掉，对树脂性能没有明显影响。2、液体酚醛树脂的生产工艺（1）生产液体酚醛树脂时甲醛的加入量要比正常的需要量略多一些，甲醛量多一些树脂的生产速度快，产量高，游离酚减少。通常取苯酚与甲醛的克分子比为：6：7；催化剂氨水加入量为苯酚加入量的4%，（氨水中氢氧化铵含量按25%计时）。当混合物料加热到85℃左右时，可停止加热，物料以缩聚反应放出的热量自行升温到98℃左右，并开始沸腾，当反应过于激烈时应通水冷却。（2）液体酚醛树脂的生产工艺流程，见图1氨水苯酚甲醛加热熔化反应釜加热缩聚脱水液体树脂图1液体酚醛树脂生产工艺流程树脂合成后采用真空脱水，水分和挥发分脱除的比较干净，过多的水分和挥发分残留在树脂中在磨具硬化时易发泡。酚醛树脂生产设备示意图见图2。图2酚醛树脂生产装置示意图1-反应釜；2-反应釜夹套；3-进料口；4-电机、减速器；5-温度计；6-锚式搅拌器；7-出料口；8-冷凝器；9-放空阀；10-脱水缸；11-真空泵（3）液体酚醛树脂的性质液体酚醛树脂常温下是棕红色粘稠液体，有刺激性气味。比重1.15-1.2。能溶于乙醇、丙酮、糠醛等溶剂中。树脂中游离酚含量为10-18%。液体酚醛树脂在100℃的温度下保持2个小时仍有流动性，属甲阶，称A型，A型的特点是能溶于酒精中。在120℃保持2小时则失去流动性，变为乙阶、称B型。B型树脂的特点是不溶于酒精，但略有膨胀，成弹性体。在130℃以上保持2个小时则成坚硬的固体，属丙阶，称C型。C型树脂的特点是不溶于酒精，不变形；加热不溶化；加热到230℃以上则炭化。（4）液体酚醛树脂的性质对磨具性能的影响①树脂粘度液体树脂的粘度和温度和固体含量有关，固体含量高、温度低则粘度高，反之则粘度低。作为粉状酚醛树脂润湿剂使用时，低粘度的溶解能力较强，生产的磨具机械强度较高；树脂的粘度用落球...
