二、电流和电路(正式)VIP免费

二、电流和电路(正式)_第1页
1/25
二、电流和电路(正式)_第2页
2/25
二、电流和电路(正式)_第3页
3/25

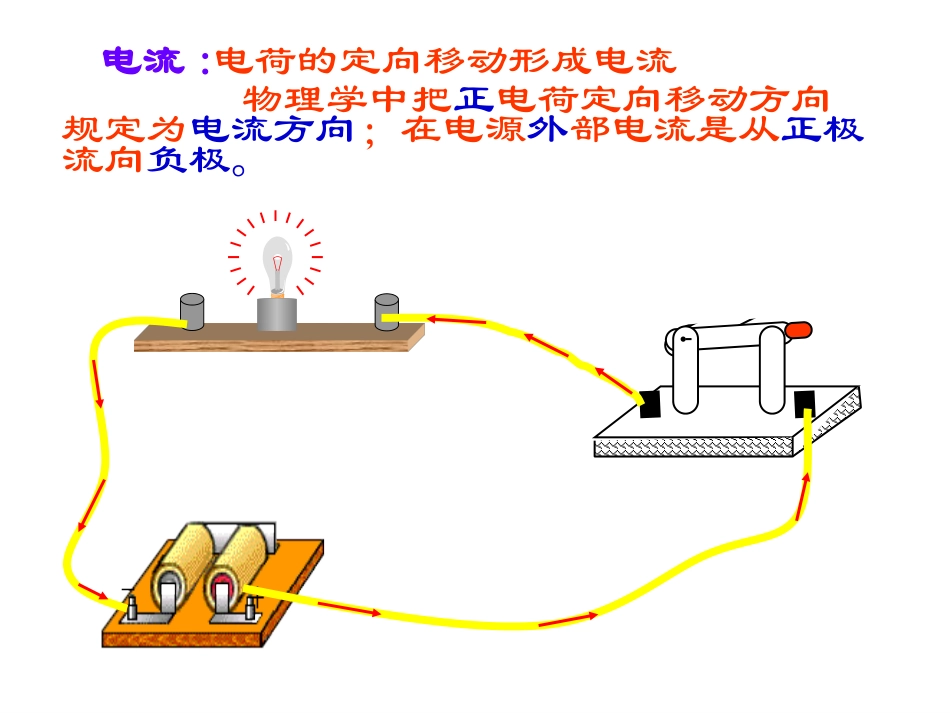

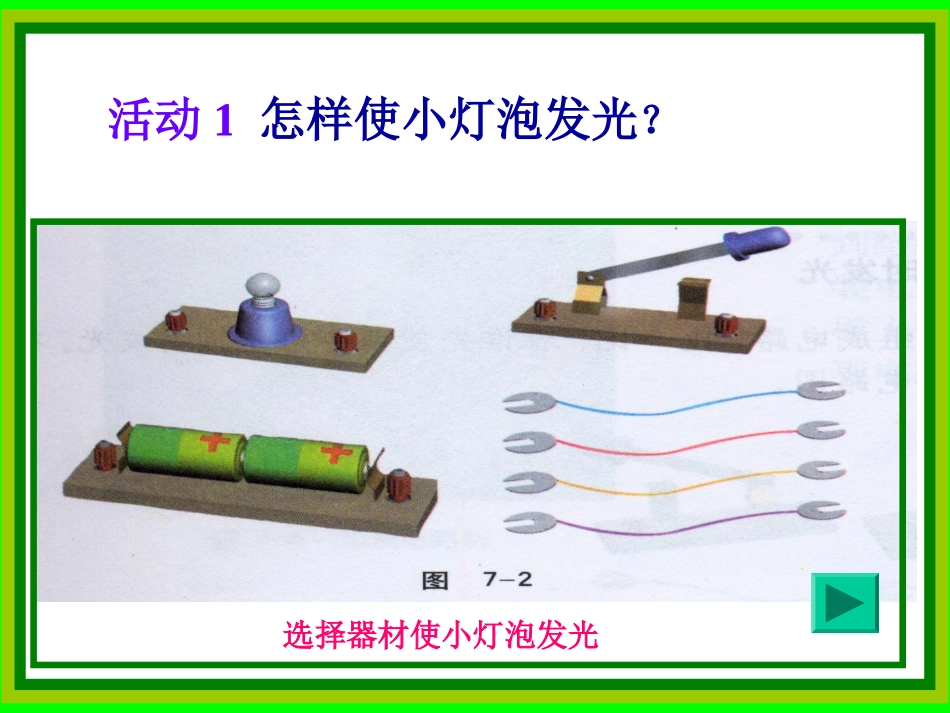

东方明珠夜景许明欢活动1怎样使小灯泡发光?选择器材使小灯泡发光电流:电荷的定向移动形成电流物理学中把正电荷定向移动方向规定为电流方向;在电源外部电流是从正极流向负极。各种各样的电池电路:把电源、用电器、开关用导线连接起来组成的电流的路径。2、电路电路是由______、______、______、______组成的。电源用电器开关导线电源:能够持续向用电器提供电能的装置用电器:利用电能工作的装置。开关:控制用电器工作。导线:把上述器件连接起来。输送电能如:干电池蓄电池发电机等电路的组成元件及其作用电源提供电能导线用电器开关控制电路输送电能消耗电能1、通路:电路连接后,处处连通的电路叫通路。电路的三种状态探究:灯为什么不亮猜测与假设:可能是灯泡坏了;可能是导线断了;可能是开关接触不良;……开路2、开路:当开关未闭合,或电线断裂致使线路在某处断开的电路,叫做开路。又叫断路??探究:灯为什么不亮短路3、短路:直接用导线把电源或用电器两端连接起来。电路图电路中的器件用统一规定的符号表示。这种用符号表示电路连接情况的图,叫做电路图。画电路图要求:(1)要用统一符号表示。(2)连线时要画得横平竖直。(3)元件不能画在拐角处(变阻器除外)(4)线路要画得简洁、整齐、美观、布局合理如何把上述电路的连接情况表示出来呢?画起来太复杂、有些复杂的电路图根本无法表示。怎么办呢?元件符号+灯泡干电池开关AV电流表电压表变阻器电动机M电阻课本104页动手动脑学物理105页电子门铃思维拓展1、你观察过手电筒吗?手电筒的金属外壳和尾部的弹簧起着的作用,外壳上的按钮起着的作用,干电池是,小灯泡是。导线开关电源用电器作业•《课时新突破》•第79页,课前热身.10.各元件符号•第80页,第11题\第12题
