金属力学性能题库VIP专享VIP免费

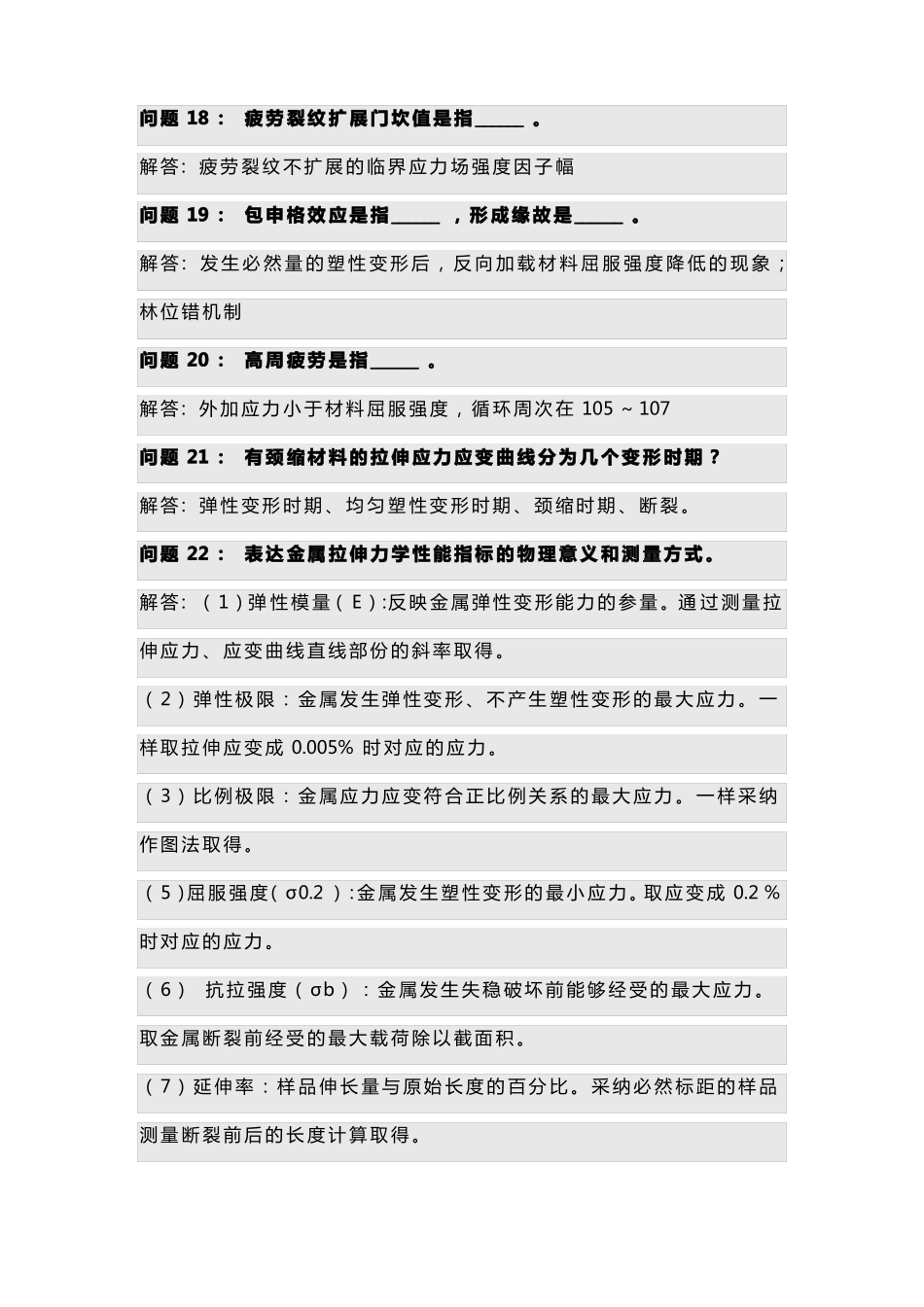

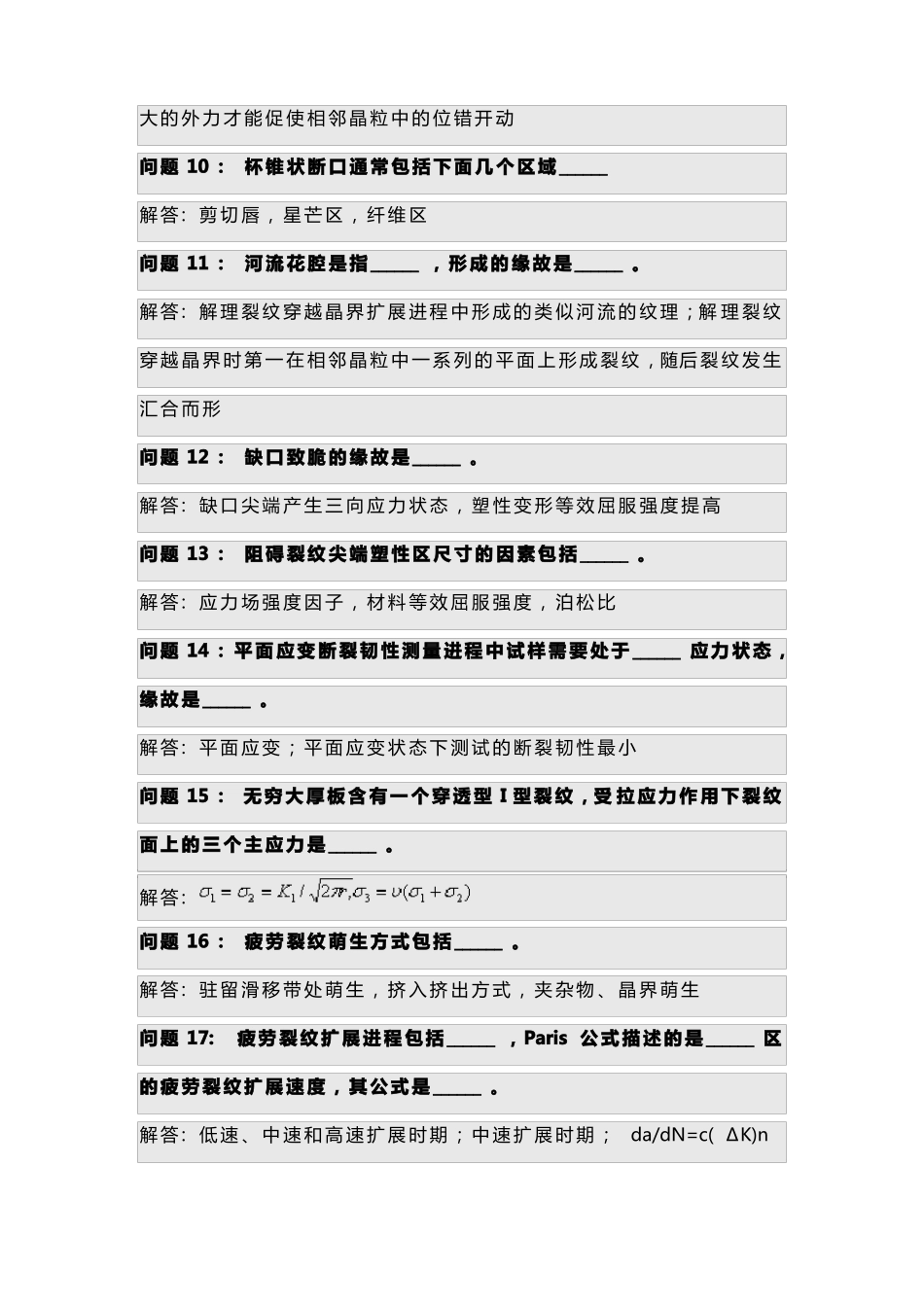

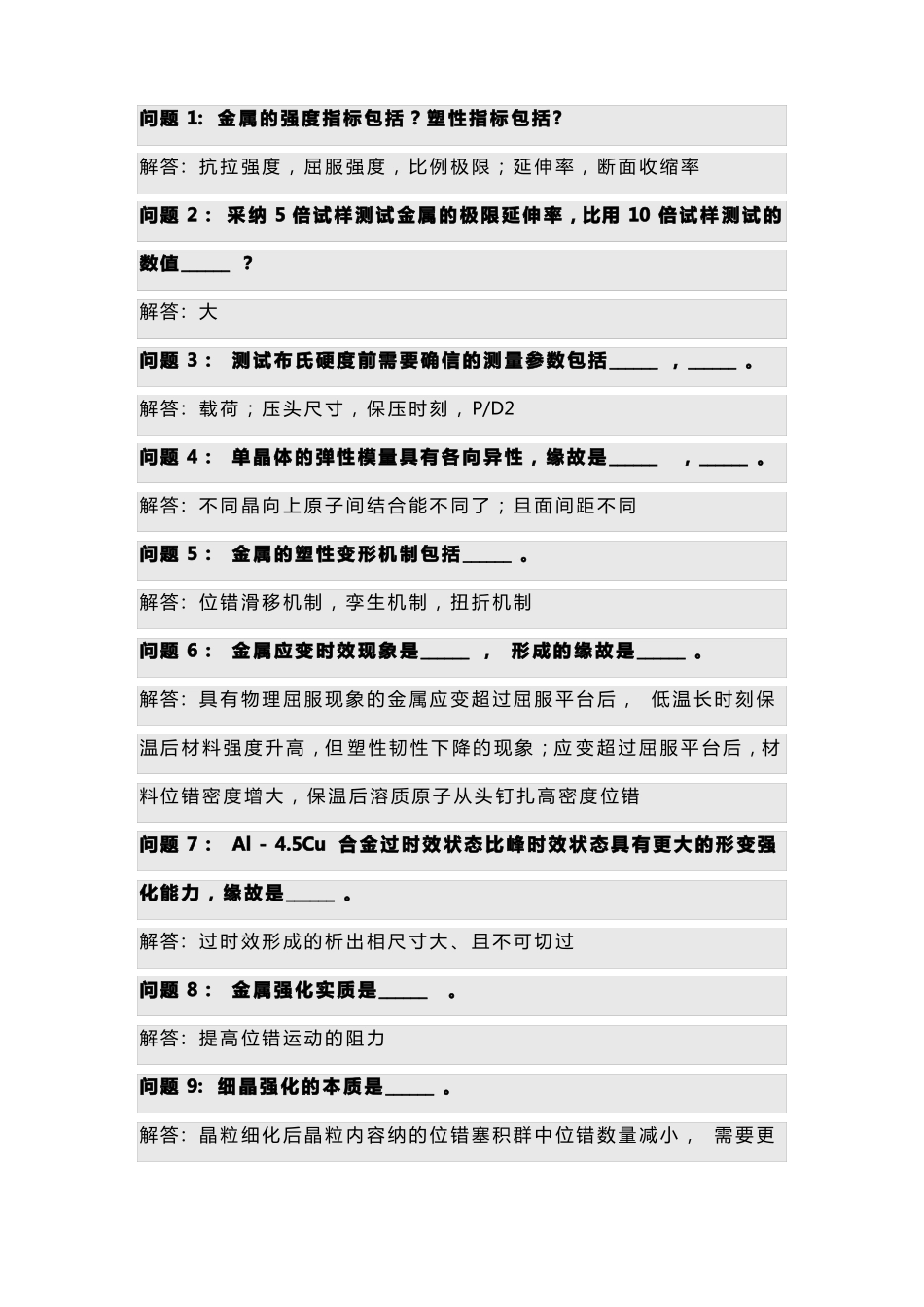

问题1:金属的强度指标包括？塑性指标包括?解答:抗拉强度，屈服强度，比例极限；延伸率，断面收缩率问题2：采纳5倍试样测试金属的极限延伸率，比用10倍试样测试的数值______？解答:大问题3：测试布氏硬度前需要确信的测量参数包括______，______。解答:载荷；压头尺寸，保压时刻，P/D2问题4：单晶体的弹性模量具有各向异性，缘故是______，______。解答:不同晶向上原子间结合能不同了；且面间距不同问题5：金属的塑性变形机制包括______。解答:位错滑移机制，孪生机制，扭折机制问题6：金属应变时效现象是______，形成的缘故是______。解答:具有物理屈服现象的金属应变超过屈服平台后，低温长时刻保温后材料强度升高，但塑性韧性下降的现象；应变超过屈服平台后，材料位错密度增大，保温后溶质原子从头钉扎高密度位错问题7：Al－4.5Cu合金过时效状态比峰时效状态具有更大的形变强化能力，缘故是______。解答:过时效形成的析出相尺寸大、且不可切过问题8：金属强化实质是______。解答:提高位错运动的阻力问题9:细晶强化的本质是______。解答:晶粒细化后晶粒内容纳的位错塞积群中位错数量减小，需要更大的外力才能促使相邻晶粒中的位错开动问题10：杯锥状断口通常包括下面几个区域______解答:剪切唇，星芒区，纤维区问题11：河流花腔是指______，形成的缘故是______。解答:解理裂纹穿越晶界扩展进程中形成的类似河流的纹理；解理裂纹穿越晶界时第一在相邻晶粒中一系列的平面上形成裂纹，随后裂纹发生汇合而形问题12：缺口致脆的缘故是______。解答:缺口尖端产生三向应力状态，塑性变形等效屈服强度提高问题13：阻碍裂纹尖端塑性区尺寸的因素包括______。解答:应力场强度因子，材料等效屈服强度，泊松比问题14：平面应变断裂韧性测量进程中试样需要处于______应力状态，缘故是______。解答:平面应变；平面应变状态下测试的断裂韧性最小问题15：无穷大厚板含有一个穿透型I型裂纹，受拉应力作用下裂纹面上的三个主应力是______。解答:问题16：疲劳裂纹萌生方式包括______。解答:驻留滑移带处萌生，挤入挤出方式，夹杂物、晶界萌生问题17:疲劳裂纹扩展进程包括______，Paris公式描述的是______区的疲劳裂纹扩展速度，其公式是______。解答:低速、中速和高速扩展时期；中速扩展时期；da/dN=c(ΔK)n问题18：疲劳裂纹扩展门坎值是指______。解答:疲劳裂纹不扩展的临界应力场强度因子幅问题19：包申格效应是指______，形成缘故是______。解答:发生必然量的塑性变形后，反向加载材料屈服强度降低的现象；林位错机制问题20：高周疲劳是指______。解答:外加应力小于材料屈服强度，循环周次在105～107问题21：有颈缩材料的拉伸应力应变曲线分为几个变形时期？解答:弹性变形时期、均匀塑性变形时期、颈缩时期、断裂。问题22：表达金属拉伸力学性能指标的物理意义和测量方式。解答:（1）弹性模量（E）:反映金属弹性变形能力的参量。通过测量拉伸应力、应变曲线直线部份的斜率取得。（2）弹性极限：金属发生弹性变形、不产生塑性变形的最大应力。一样取拉伸应变成0.005%时对应的应力。（3）比例极限：金属应力应变符合正比例关系的最大应力。一样采纳作图法取得。（5）屈服强度（σ0.2）：金属发生塑性变形的最小应力。取应变成0.2％时对应的应力。（6）抗拉强度（σb）：金属发生失稳破坏前能够经受的最大应力。取金属断裂前经受的最大载荷除以截面积。（7）延伸率：样品伸长量与原始长度的百分比。采纳必然标距的样品测量断裂前后的长度计算取得。（8）断裂收缩率：样品断裂前后的截面积与原始截面积的比值。问题23：说明5倍拉伸试样和10倍拉伸试样测量取得的极限延伸率有什么不同，什么缘故？解答:5倍试样测量的极限延伸率大。因为：dK＝β＋γ×A0/L0，极限延伸率与试样截面积A0和标距长度L0的比值有关。若是是细长试样，A0/F0比值小，试样极限延伸率小；反之那么大。问题24：一个直径为2.5mm，长度200mm的杆，在载荷2000N作用下，直径缩小为2.2mm，计算：a）杆的最终长度；b）该载荷作用的真应力与真应变；c）该载荷作用下的条件应力与条件应变。解答:a)依照体积不变原理：3.14×0.25×2.5×2.5...
