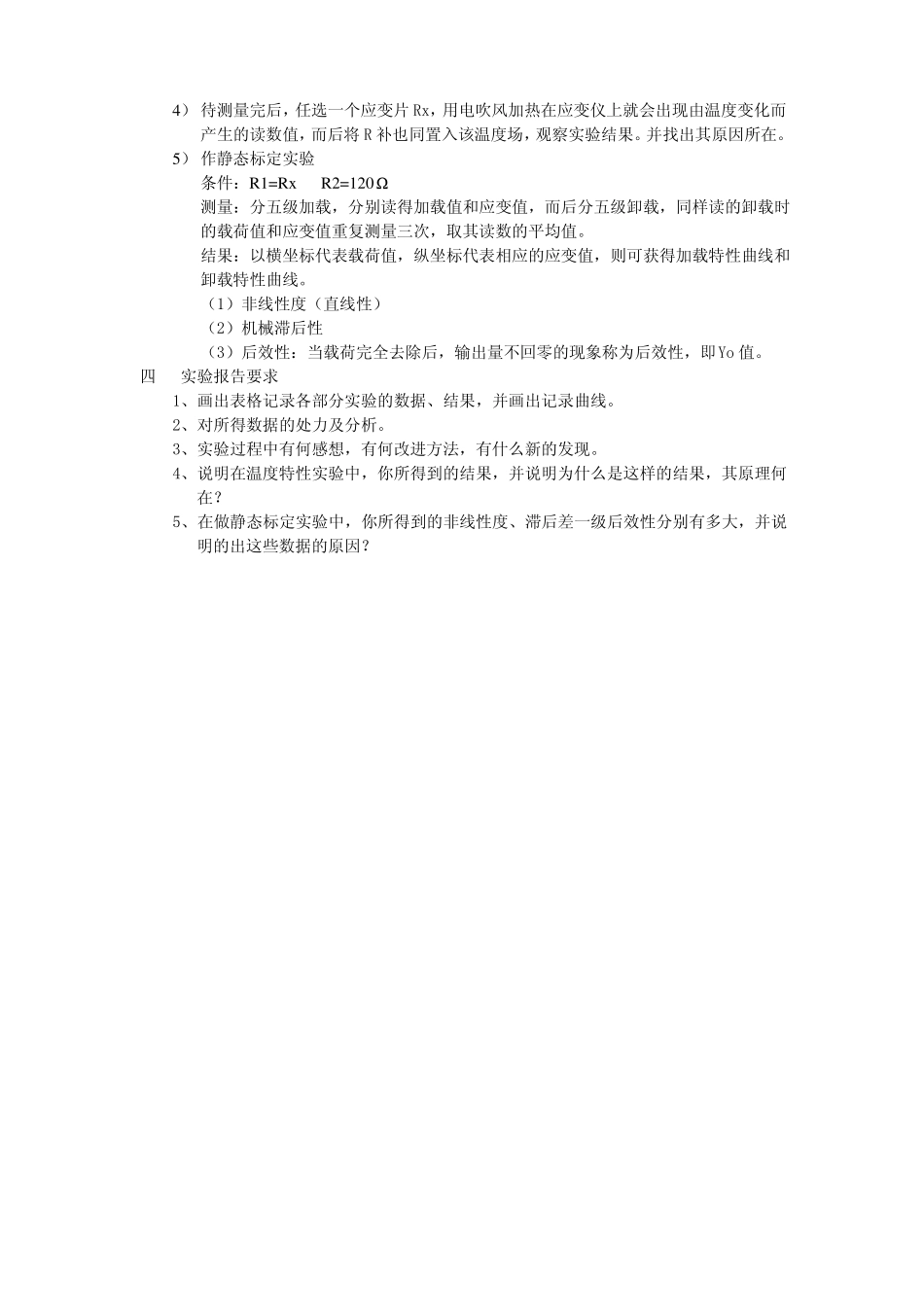

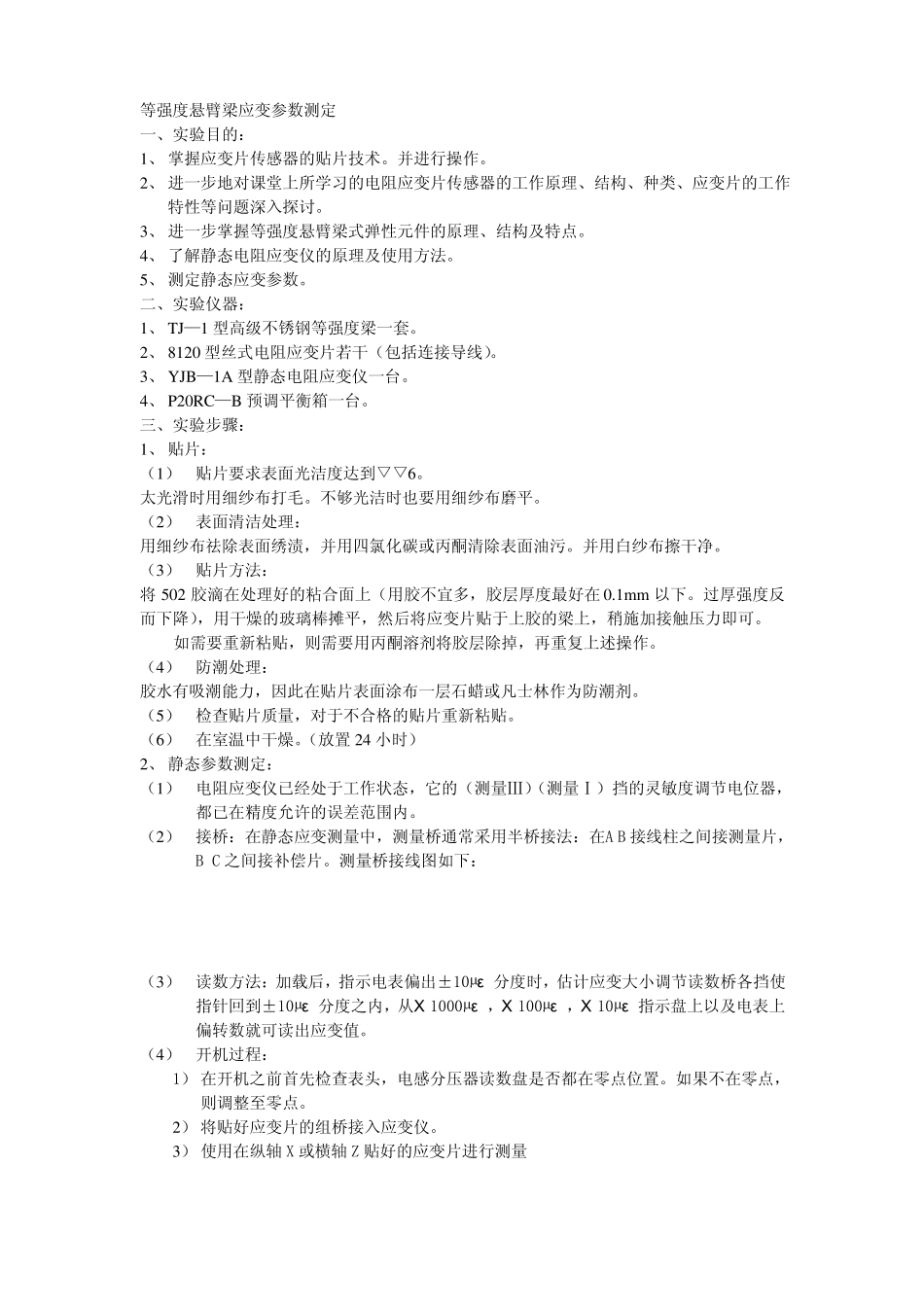

等强度悬臂梁应变参数测定一、实验目的：1、掌握应变片传感器的贴片技术。并进行操作。2、进一步地对课堂上所学习的电阻应变片传感器的工作原理、结构、种类、应变片的工作特性等问题深入探讨。3、进一步掌握等强度悬臂梁式弹性元件的原理、结构及特点。4、了解静态电阻应变仪的原理及使用方法。5、测定静态应变参数。二、实验仪器：1、TJ—1型高级不锈钢等强度梁一套。2、8120型丝式电阻应变片若干（包括连接导线）。3、YJB—1A型静态电阻应变仪一台。4、P20RC—B预调平衡箱一台。三、实验步骤：1、贴片：（1）贴片要求表面光洁度达到▽▽6。太光滑时用细纱布打毛。不够光洁时也要用细纱布磨平。（2）表面清洁处理：用细纱布祛除表面绣渍，并用四氯化碳或丙酮清除表面油污。并用白纱布擦干净。（3）贴片方法：将502胶滴在处理好的粘合面上（用胶不宜多，胶层厚度最好在0.1mm以下。过厚强度反而下降），用干燥的玻璃棒摊平，然后将应变片贴于上胶的梁上，稍施加接触压力即可。如需要重新粘贴，则需要用丙酮溶剂将胶层除掉，再重复上述操作。（4）防潮处理：胶水有吸潮能力，因此在贴片表面涂布一层石蜡或凡士林作为防潮剂。（5）检查贴片质量，对于不合格的贴片重新粘贴。（6）在室温中干燥。（放置24小时）2、静态参数测定：（1）电阻应变仪已经处于工作状态，它的（测量Ⅲ）（测量Ⅰ）挡的灵敏度调节电位器，都已在精度允许的误差范围内。（2）接桥：在静态应变测量中，测量桥通常采用半桥接法：在AB接线柱之间接测量片，BC之间接补偿片。测量桥接线图如下：（3）读数方法：加载后，指示电表偏出±10µε分度时，估计应变大小调节读数桥各挡使指针回到±10µε分度之内，从Х1000µε，Х100µε，Х10µε指示盘上以及电表上偏转数就可读出应变值。（4）开机过程：1）在开机之前首先检查表头，电感分压器读数盘是否都在零点位置。如果不在零点，则调整至零点。2）将贴好应变片的组桥接入应变仪。3）使用在纵轴X或横轴Z贴好的应变片进行测量4）待测量完后，任选一个应变片Rx，用电吹风加热在应变仪上就会出现由温度变化而产生的读数值，而后将R补也同置入该温度场，观察实验结果。并找出其原因所在。5）作静态标定实验条件：R1=RxR2=120Ω测量：分五级加载，分别读得加载值和应变值，而后分五级卸载，同样读的卸载时的载荷值和应变值重复测量三次，取其读数的平均值。结果：以横坐标代表载荷值，纵坐标代表相应的应变值，则可获得加载特性曲线和卸载特性曲线。（1）非线性度（直线性）（2）机械滞后性（3）后效性：当载荷完全去除后，输出量不回零的现象称为后效性，即Yo值。四实验报告要求1、画出表格记录各部分实验的数据、结果，并画出记录曲线。2、对所得数据的处力及分析。3、实验过程中有何感想，有何改进方法，有什么新的发现。4、说明在温度特性实验中，你所得到的结果，并说明为什么是这样的结果，其原理何在？5、在做静态标定实验中，你所得到的非线性度、滞后差一级后效性分别有多大，并说明的出这些数据的原因？
