二极管PPTVIP免费

二极管PPT_第1页
1/16
二极管PPT_第2页
2/16
二极管PPT_第3页
3/16

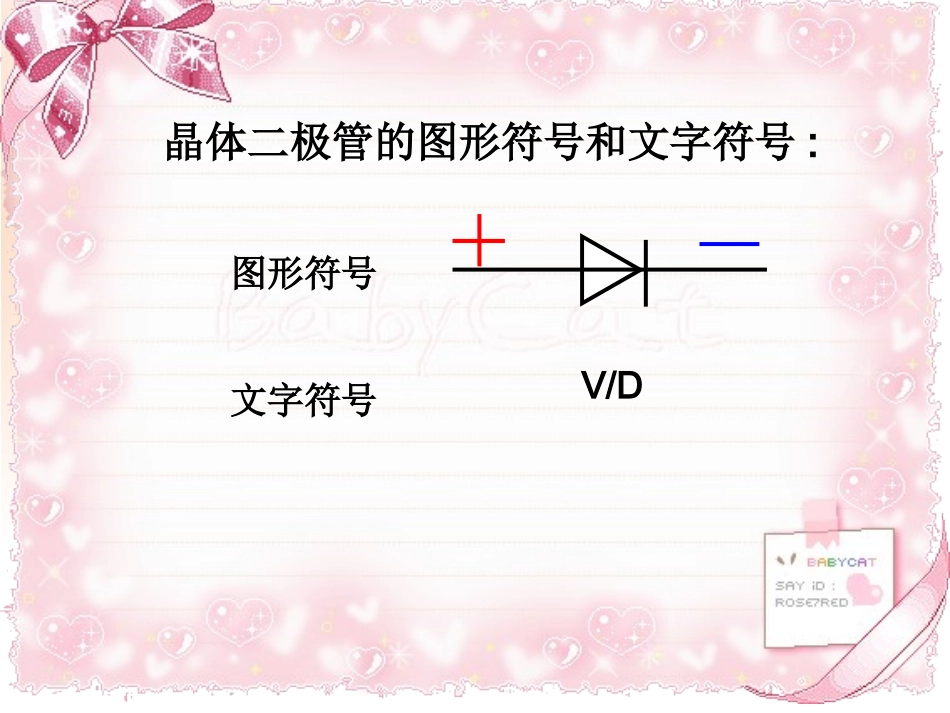

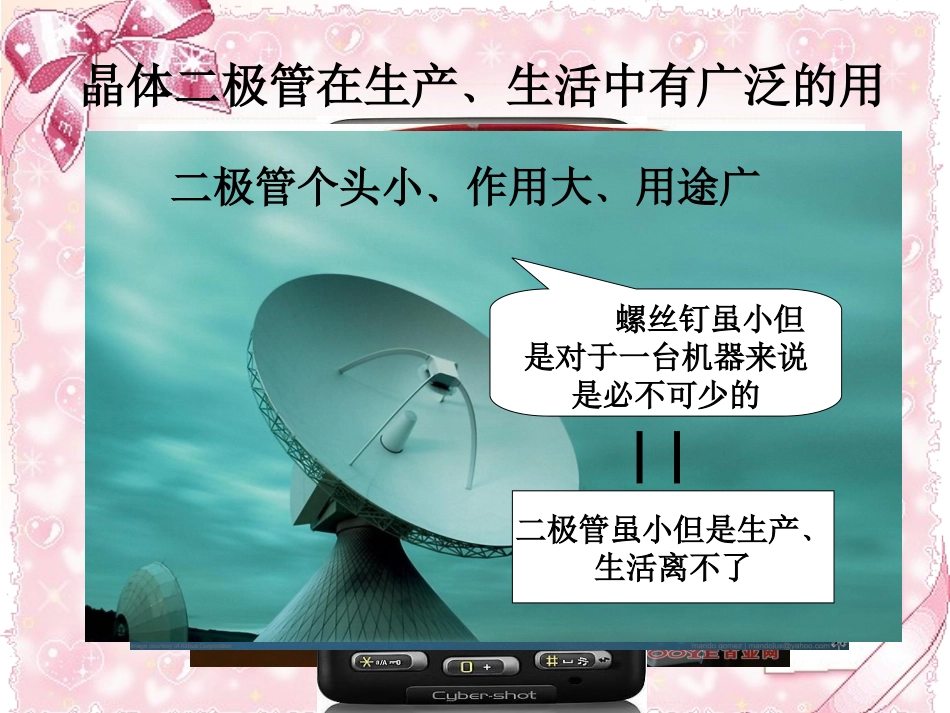

晶体二极管在生产﹑生活中有广泛的用途:二极管个头小﹑作用大﹑用途广螺丝钉虽小但是对于一台机器来说是必不可少的二极管虽小但是生产﹑生活离不了晶体二极管的图形符号和文字符号:V/D图形符号文字符号晶体二极管的电路符号:V/DV/DV/DV/D请同学们按照下图所示动手连接电路图1:LRE现在,如图2所示将晶体二极管接入电路图1:LRE观察小灯泡H会有怎样的变化:V小灯泡熄灭ERLERLV思考:什么原因造成了小灯泡熄灭呢?观察两个电路图的不同接入二极管图1图2将上图的二极管正负级调换方向观察小灯泡是图3图2ELVRERLV将上图的二极管正负级调换方向,观察小灯泡是:图2图3二极管的连接方式小灯泡情况二极管状态理想情况下二极管等效成所加电压图2负→正灭截止电阻极大≈断开的开关反向电压图3正→正亮导通电阻很小≈导线正向电压总结两种电路各自的特点填写下表:图3图2综上所述:把二极管加正向电压呈现低电阻,加反向电压呈现高电阻的导电特性称为二极管的单向导电性例1.如图4所示电路中,当开关S闭合后,H1、H2两个指示灯,哪一个可能发光?(提示:关键点在于判断出二极管的偏置状态)解:由电路图可知,开关S闭合后,只有二极管V1的正级连接着电源的正级﹙即正极电位高于负极电位﹚,即处于正偏导通状态,所以H1指示灯发光。图4例2.根据二极管的单向导电性判断下图中小灯泡的亮灭情况:图5解:V1处于反偏截止状态﹑V2处于正偏导通状态,由于V1处截止相当于断开的开关使电流不能通过,故,指示灯不能发光.例3.如图6所示的电路,当S闭合后,哪个指示灯可能发光?V3解:指示灯H1能发光,H2不能发光.课堂小结:1.二极管的电路符号﹑正负级表示2.二极管的单向导电性把二极管加正向电压呈现低电阻,加反向电压呈现高电阻的导电特性称为二极管的单向导电性作业布置:1.复习本节知识2.完成20页习题:一(1)(2)(3)3.预习二极管的伏安特性曲线
