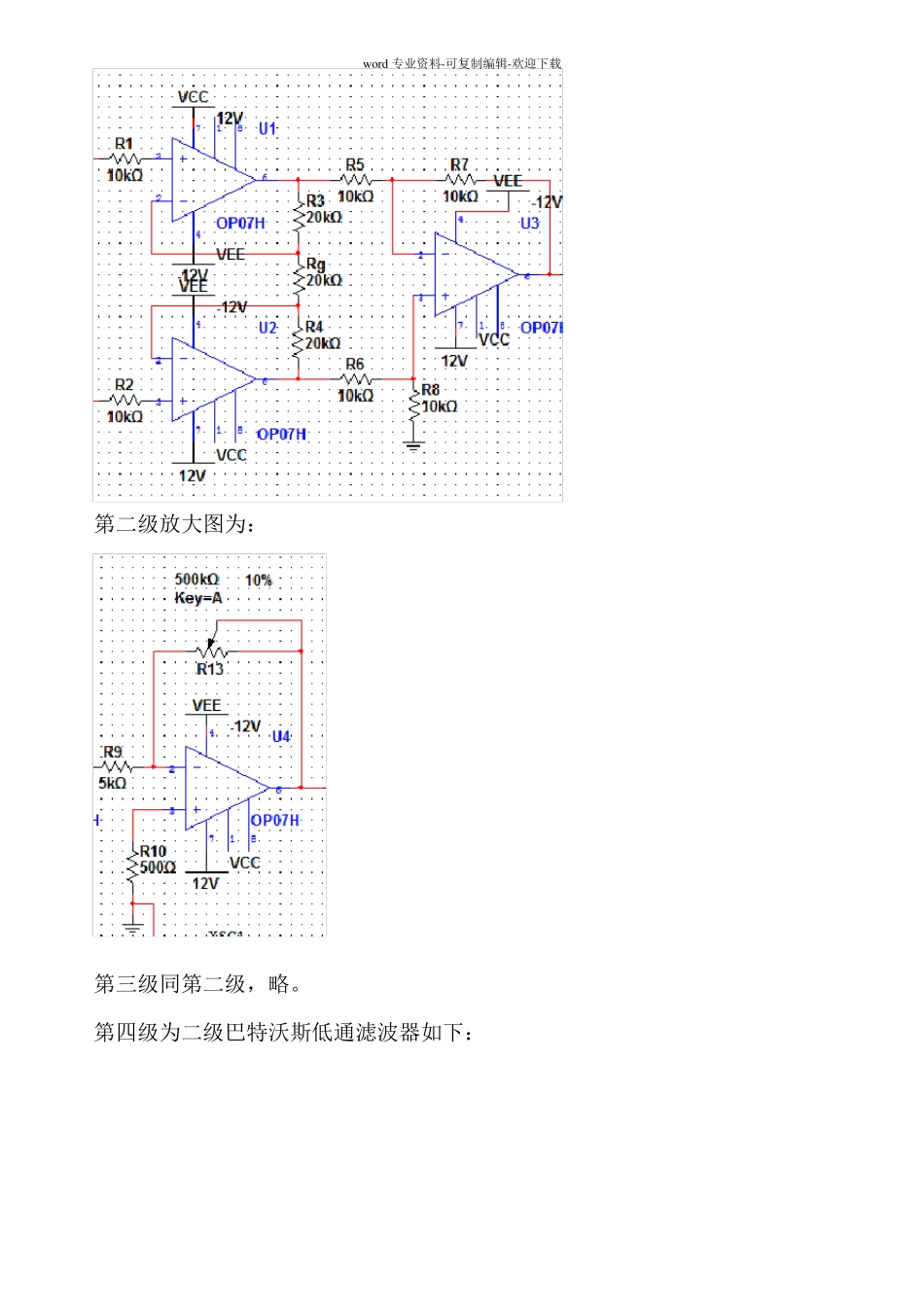

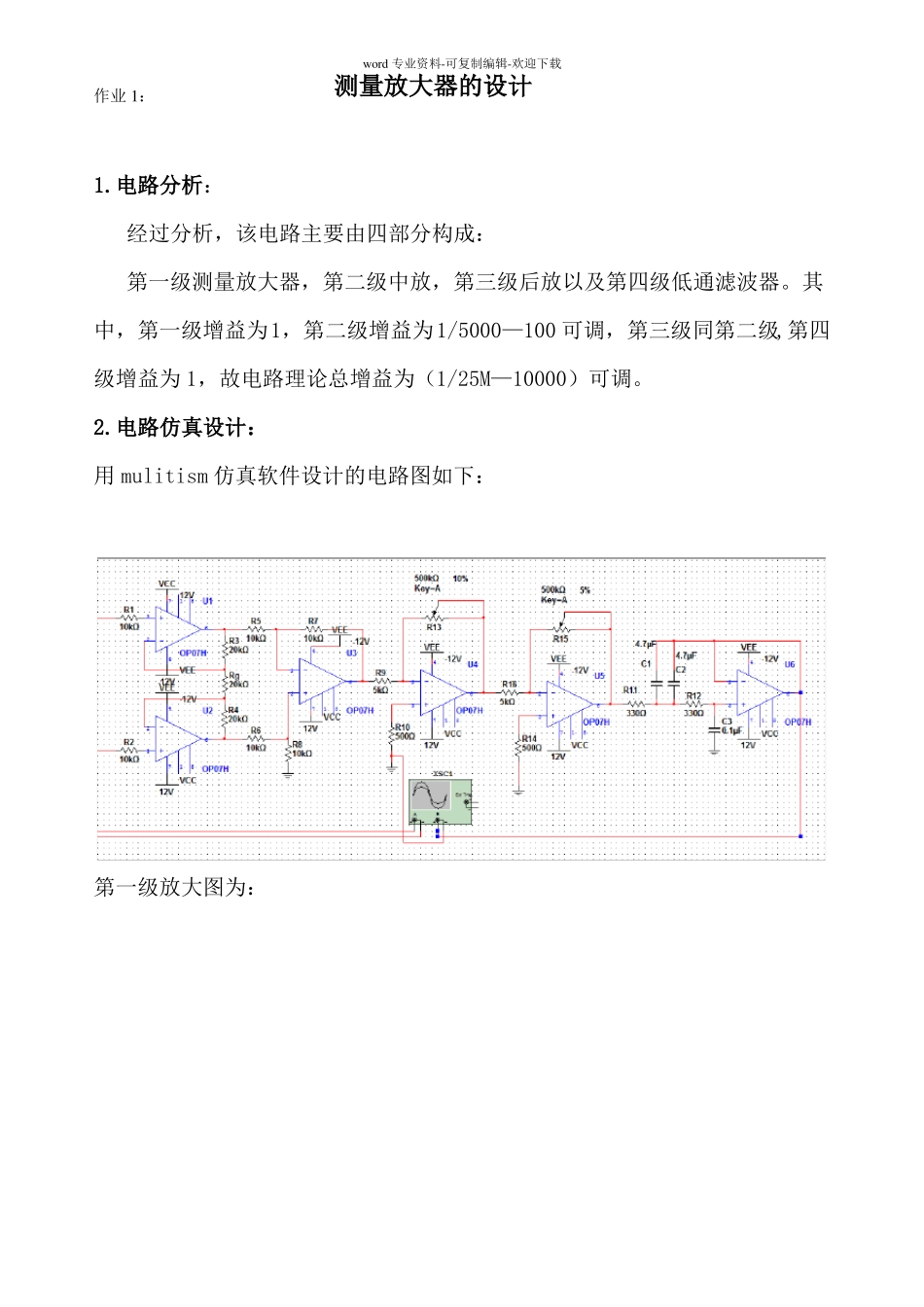

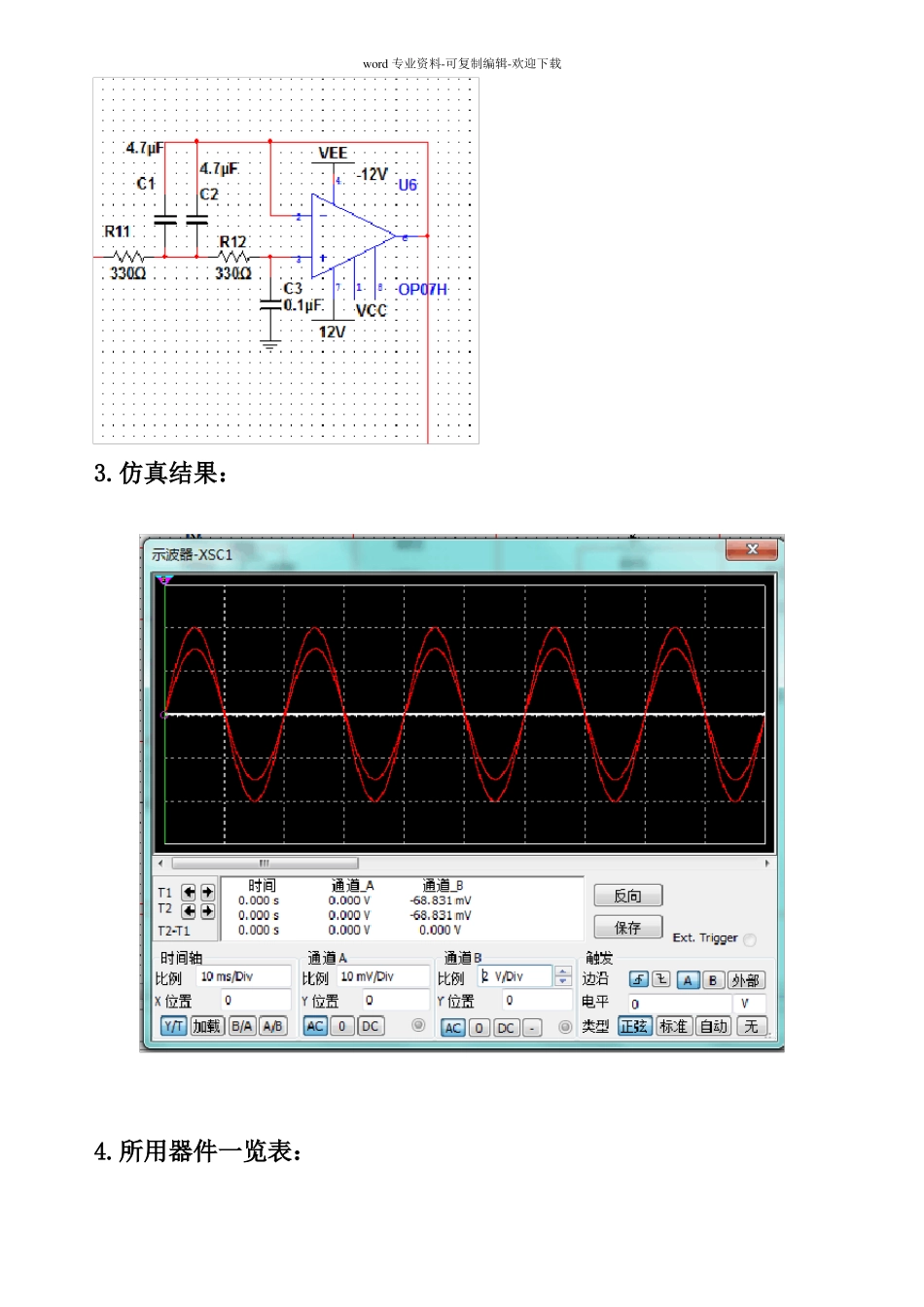

word专业资料-可复制编辑-欢迎下载作业1：测量放大器的设计1.电路分析：经过分析，该电路主要由四部分构成：第一级测量放大器，第二级中放，第三级后放以及第四级低通滤波器。其中，第一级增益为1，第二级增益为1/5000—100可调，第三级同第二级,第四级增益为1，故电路理论总增益为（1/25M—10000）可调。2.电路仿真设计：用mulitism仿真软件设计的电路图如下：第一级放大图为：word专业资料-可复制编辑-欢迎下载第二级放大图为：第三级同第二级，略。第四级为二级巴特沃斯低通滤波器如下：word专业资料-可复制编辑-欢迎下载3.仿真结果：4.所用器件一览表：word专业资料-可复制编辑-欢迎下载器件名称电阻1电阻2电阻3电阻4电阻5电位器电容2电容1OP07OP07数：运放类型:低噪声带宽:0.6MHz针脚数:8工作温度范围:0°Cto+70°C封装类型:SOIC-3dB带宽增益乘积:0.6MHz变化斜率:0.3V/μs器件标号:7工作温度最低:0°C工作温度最高:70°C数量363222126参数500Ω10KΩ20KΩ330Ω5KΩ500KΩ0.1μ4.7μ/word专业资料-可复制编辑-欢迎下载电源电压最大:18V电源电压最小:3V输入偏移电压最大:0.15mV5.参数计算：1.Avd：Avd为（1/25M—10000）可调。2.BWA：0.6MHz3.电源：+12Ｖ，-12V。作业2：低频振荡器设计图如下：word专业资料-可复制编辑-欢迎下载仿真结果：
