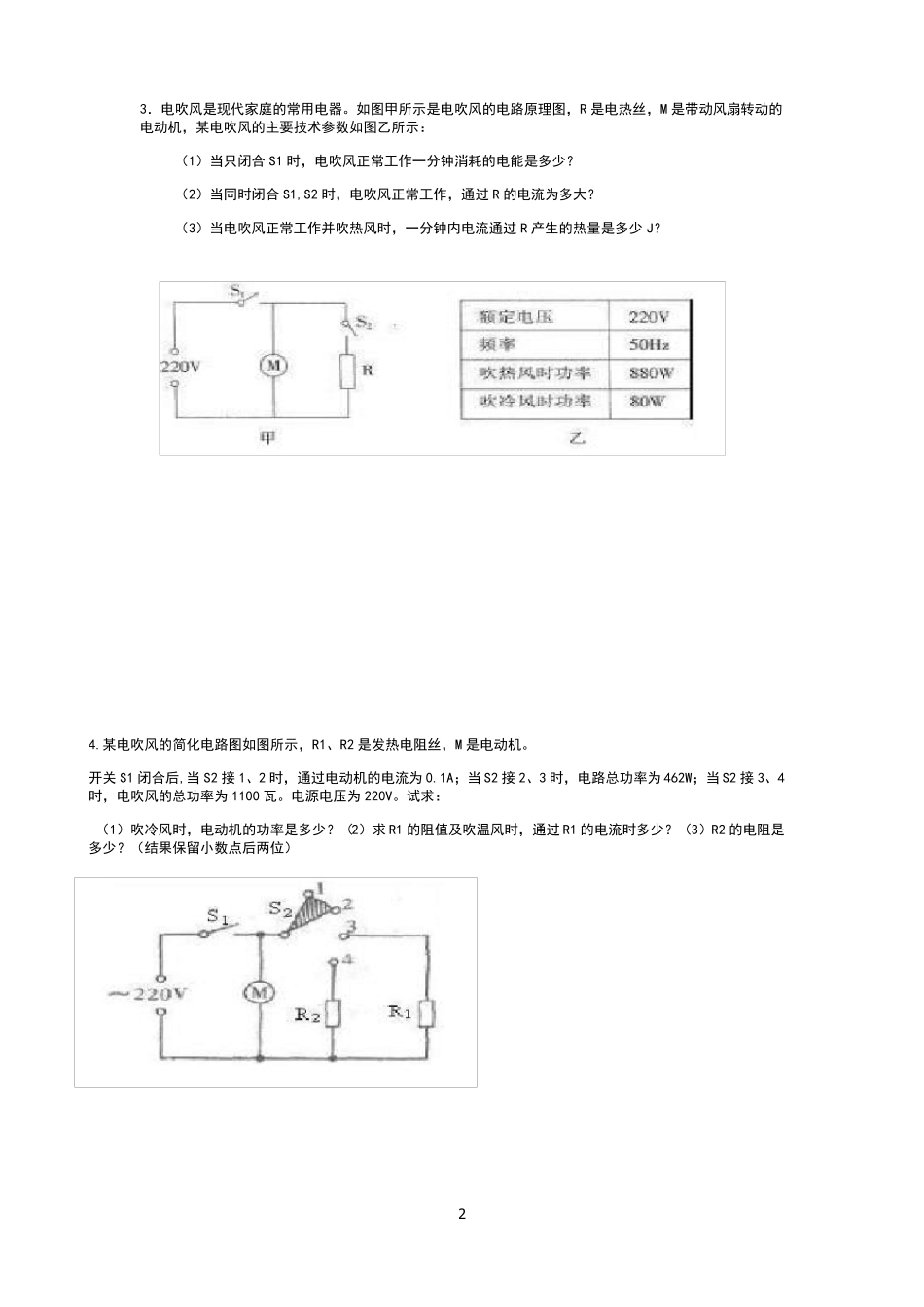

档位计算及电效率计算1、如图为小明家的电饼铛,主要用于食品的烤烙和烹制.它采用双控电路，额定电压为220V，上、下盘同时加热时额定功率为1000W，工作的简化电路如图，S为总幵关，S1和S2为两个温控开关，R1和R2为上、下两盘的加热电阻，R1=R2.（1）正常工作时，R1消粍的电功率是多少W.（2）R1正常工作时，通过R1的电流是多少？（计箅结果保留一位小数）.（3）当小明关闭家中其他用电器，让电饼铛单独工作5mim电能表转盘转过了225r.（电能表标有“3000r/kW·h”）求电饼铛的实际功率是多大？2、某一电饭锅，其铭牌及内部电路如图所示,R1是加热电阻，R2是限流电阻，S是一个温度控制开关，当水温升高到一定温度时，它会自动切换，使电饭锅从加热状态转为保温状态，煮饭时，电饭锅处于加热状态.（1）请推测，开关S闭合时，电饭锅处于加热状态还是保温状态？（要求写出推导过程）（2）R1的阻值是多少？（3）保温时，通过R1的电流是多少？（4）R2的阻值是多少？13．电吹风是现代家庭的常用电器。如图甲所示是电吹风的电路原理图，R是电热丝，M是带动风扇转动的电动机，某电吹风的主要技术参数如图乙所示：（1）当只闭合S1时，电吹风正常工作一分钟消耗的电能是多少？（2）当同时闭合S1,S2时，电吹风正常工作，通过R的电流为多大？（3）当电吹风正常工作并吹热风时，一分钟内电流通过R产生的热量是多少J？4.某电吹风的简化电路图如图所示，R1、R2是发热电阻丝，M是电动机。开关S1闭合后,当S2接1、2时，通过电动机的电流为0.1A；当S2接2、3时，电路总功率为462W；当S2接3、4时，电吹风的总功率为1100瓦。电源电压为220V。试求：（1）吹冷风时，电动机的功率是多少？（2）求R1的阻值及吹温风时，通过R1的电流时多少？（3）R2的电阻是多少？（结果保留小数点后两位）25、小杨家买了一个家用电吹风，如图甲所示，简化电路如图乙所示，主要参数如表格中所示，则（不考虑温度对电阻的影响）：（1）选择开关应旋至何处时，吹风机正常工作的功率最大？此时电路中的总电流多大？（保留一位小数）（2）当电路供电电压为198V时，吹风机电热丝的实际功率为多大？6.如表格所示为某电烤箱的铭牌，高温档额定功率模糊不清。如图虚线内所示是电烤箱内部的简化电路图。R1和R2均为电热丝，R2＝72.6Ω．电烤箱开关接1时是低温档，接2时是高温档。求：XX排电烤箱额定电压额定功率高温档W低温档400W（1）电烤箱在低温档正常工作15min电流做的功；（2）R1的阻值；（3）某用电高峰期，若家庭电路中只有电烤箱在高温档工作，发现标有“3000imp/kwh”的电能表的指示灯闪烁162次共用时4min，求此时家庭电路两端的实际电压。220V3关于电功率的计算问题电热器的加热效率（以电热水器为例）有效利用，被水吸收了Q吸=cm△t电热水器消耗的电能（全部转化为了内能，用于发热W=Q=P实t）散失了热效率：有效利用的那部分能量与消耗的总电能之比。η=Q吸/W1、右表是小明家电热水壶的铭牌.求：（1）将整壶水从20℃加热到100℃，水吸收的热量.（2）若该电热水壶的加热效率为80%，正常工作时加热整壶水的时间[c水=4.2×103J/(kg·℃)]（3）若在用电高峰期，电源的实际电压只有198V，则此时电热水壶的实际功率是多少？2、家庭浴室中常用的灯暖型浴霸是通过灯泡的热辐射来升高光照区域内空气温度的，小明家浴室内浴霸由四只标有“220V250W”的同规格发热灯组成，小明测得浴室的面积为6m，高为2.5m，查资料得知当地空气的密度为1.2kg/m，比热容为1.0×10J/（kg℃），当四只灯泡同时正常工作25min后，测得浴室内空气温度从13℃上升到28℃，求：（1）浴室内空气的质量；(2)浴室内空气吸收的热量；（3）浴霸加热浴室内空气的效率33243、如图所示，是某种电热饮水机的简化电路示意图.它有加热和保温两种工作状态（由机内温控开关S0自动控制），阅读该饮水机说明书可知：热水箱容积2L，额定电压220V，加热时的额定功率400W，保温时的额定功率40W.求：（1）饮水机处于保温状态时温控开关S0应处于什么状态？（2）R1和R2的电阻值各是多大？（3）在用电高峰期，该饮水机的实际工作电压只有200V，加热效率为80%，若将装满水箱的水从20℃加热至10...
