串联电路的特点(分压电路)VIP免费

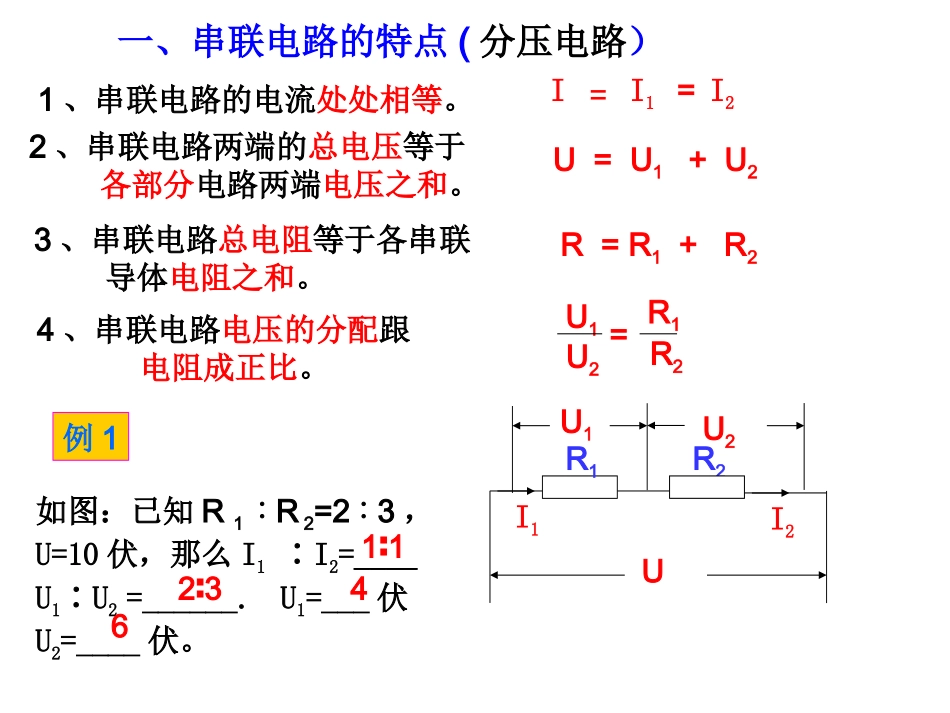

串联电路的特点(分压电路)_第1页
1/4

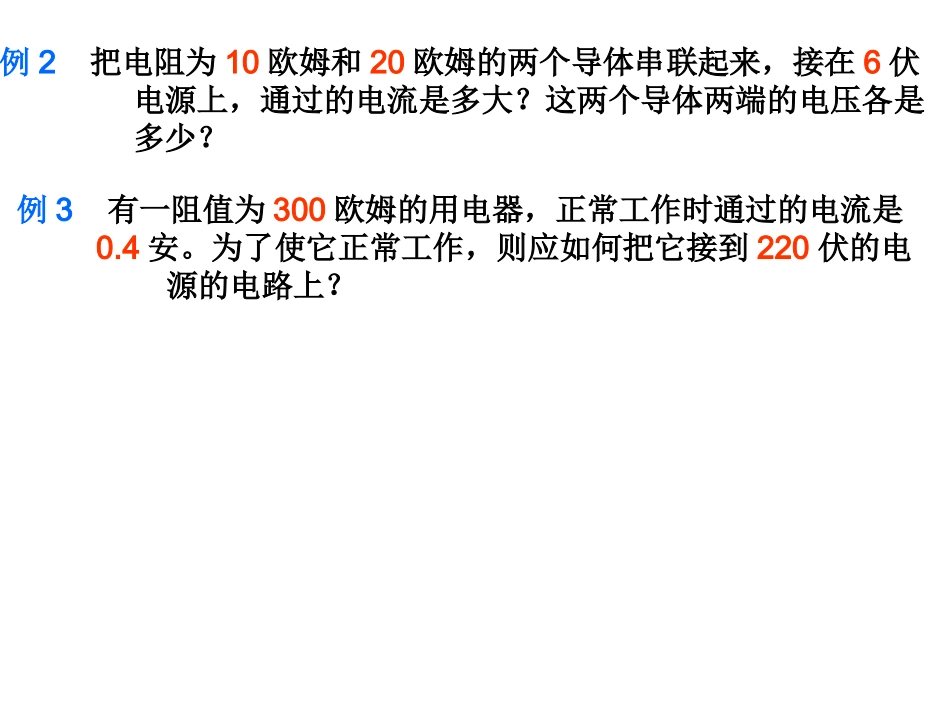

串联电路的特点(分压电路)_第2页
2/4
串联电路的特点(分压电路)_第3页
3/4
一、串联电路的特点(分压电路)R2R1I2I1UU1U21、串联电路的电流处处相等。2、串联电路两端的总电压等于各部分电路两端电压之和。3、串联电路总电阻等于各串联导体电阻之和。II1I2==U=U1+U2R=R1+R24、串联电路电压的分配跟电阻成正比。U1U2=R1R2例1如图:已知R1R∶2=23∶,U=10伏,那么I1∶I2=____U1∶U2=______.U1=___伏U2=____伏。11∶23∶46例2把电阻为10欧姆和20欧姆的两个导体串联起来,接在6伏电源上,通过的电流是多大?这两个导体两端的电压各是多少?例3有一阻值为300欧姆的用电器,正常工作时通过的电流是0.4安。为了使它正常工作,则应如何把它接到220伏的电源的电路上?二、并联电路的特点(分流电路)I1I2IU1R1R2U2U1、并联电路干路上的电流等于各支路电流之和。2、并联电路各支路两端的电压相等。3、并联电路总电阻的倒数等于各并联导体电阻的倒数之和。4、并联电路电流的分配跟电阻成反比。I=I1+I2U1=U2=U1R1R11R2=+I1I2=R2R1例1如图:已知R1R∶2=23∶,那么I1∶I2=_____U1∶U2=______.如果I=0.5安,那么I1=_____安I2=______安。11∶32∶0.3o.2例2把电阻为10欧姆和20欧姆的两个导体并联起来,接在6伏电源上,干路上的总电流是多大?通过这两个电阻的电流各是多少?例3阻值分别为R1=5欧姆、R2=10欧姆,按图所示的电路与电压为6伏的电源相边连接。开关闭合时通过R1的电流为0.8安,求R2两端的电压、通过R2的电流和干路上的电流。R1R2
