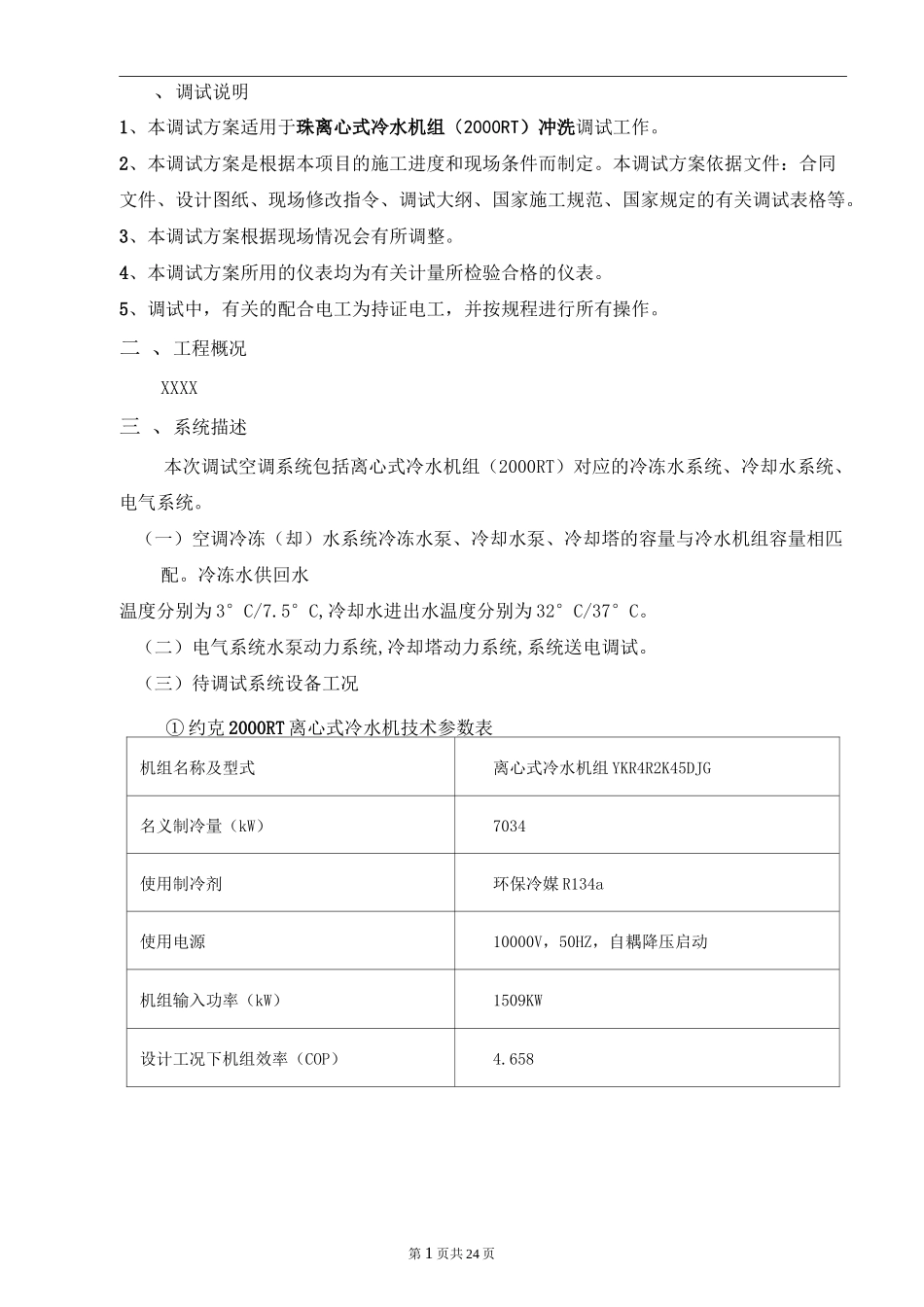

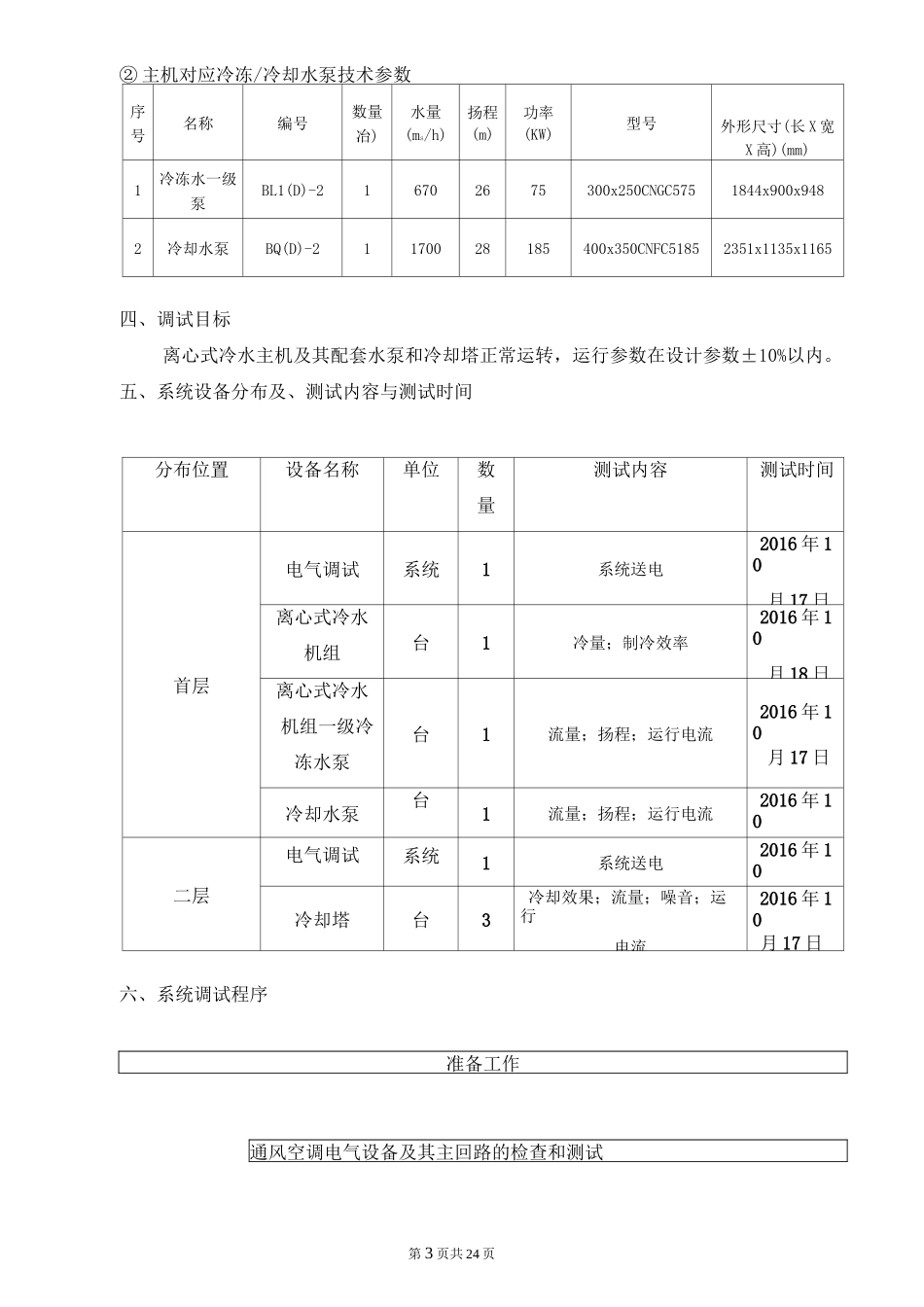

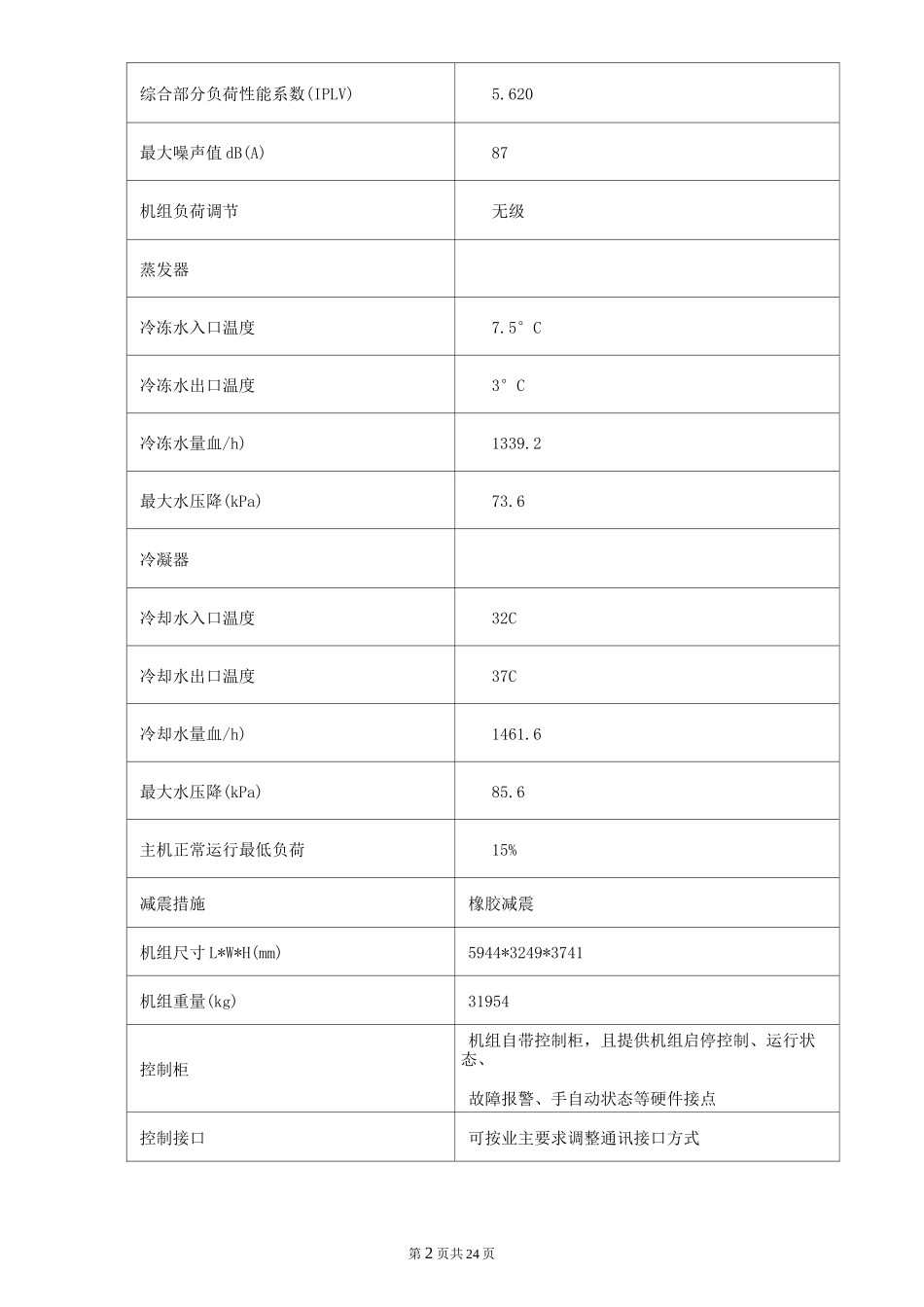

第1页共24页、调试说明1、本调试方案适用于珠离心式冷水机组（2000RT）冲洗调试工作。2、本调试方案是根据本项目的施工进度和现场条件而制定。本调试方案依据文件：合同文件、设计图纸、现场修改指令、调试大纲、国家施工规范、国家规定的有关调试表格等。3、本调试方案根据现场情况会有所调整。4、本调试方案所用的仪表均为有关计量所检验合格的仪表。5、调试中，有关的配合电工为持证电工，并按规程进行所有操作。二、工程概况XXXX三、系统描述本次调试空调系统包括离心式冷水机组（2000RT）对应的冷冻水系统、冷却水系统、电气系统。（一）空调冷冻（却）水系统冷冻水泵、冷却水泵、冷却塔的容量与冷水机组容量相匹配。冷冻水供回水温度分别为3°C/7.5°C,冷却水进出水温度分别为32°C/37°C。（二）电气系统水泵动力系统,冷却塔动力系统,系统送电调试。（三）待调试系统设备工况①约克2000RT离心式冷水机技术参数表机组名称及型式离心式冷水机组YKR4R2K45DJG名义制冷量（kW）7034使用制冷剂环保冷媒R134a使用电源10000V，50HZ，自耦降压启动机组输入功率（kW）1509KW设计工况下机组效率（COP）4.658第2页共24页综合部分负荷性能系数(IPLV)5.620最大噪声值dB(A)87机组负荷调节无级蒸发器冷冻水入口温度7.5°C冷冻水出口温度3°C冷冻水量血/h)1339.2最大水压降(kPa)73.6冷凝器冷却水入口温度32C冷却水出口温度37C冷却水量血/h)1461.6最大水压降(kPa)85.6主机正常运行最低负荷15%减震措施橡胶减震机组尺寸L*W*H(mm)5944*3249*3741机组重量(kg)31954控制柜机组自带控制柜，且提供机组启停控制、运行状态、故障报警、手自动状态等硬件接点控制接口可按业主要求调整通讯接口方式第3页共24页②主机对应冷冻/冷却水泵技术参数序号名称编号数量冶)水量(ms/h)扬程(m)功率(KW)型号外形尺寸(长X宽X高)(mm)1冷冻水一级泵BL1(D)-216702675300x250CNGC5751844x900x9482冷却水泵BQ(D)-21170028185400x350CNFC51852351x1135x1165四、调试目标离心式冷水主机及其配套水泵和冷却塔正常运转，运行参数在设计参数±10%以内。五、系统设备分布及、测试内容与测试时间分布位置设备名称单位数量测试内容测试时间首层电气调试系统1系统送电2016年10月17日离心式冷水机组台1冷量；制冷效率2016年10月18日离心式冷水机组一级冷冻水泵台1流量；扬程；运行电流2016年10月17日冷却水泵台1流量；扬程；运行电流2016年10月17日二层电气调试系统1系统送电2016年10月17日冷却塔台3冷却效果；流量；噪音；运行电流2016年10月17日六、系统调试程序准备工作通风空调电气设备及其主回路的检查和测试第4页共24页空调器性能测定与调整资料的整理分析七、调试人员组织调试人员主要由我司成立的调试小组以及其他有关单位的专业人员组成我单位负责组织、协调等工作，具体如下：（一）广东省工业设备安装有限公司：调试组总负责人：XX职责：调试时内外协调组织空调组技术负责人：XXX职责：空调专业配合技术负责空调组：XX职责：调试具体实施电气组：XXX职责：调试具体实施配合工人：XXX各供货设备厂家代表人员(二)监理公司代表：XXX(三)建设单位代表：XXX同时成立调试应急救援小组，确保调试的顺利进行，成员架构如下第5页共24页八、冲洗调试准备工作系统调试前必须做好以准备工作，以保证调试工作能按时、按质顺利完成。1、熟悉图纸及有关资料。要求参加系统调试主要人员首先要熟悉整个空调系统的全部设计资料，包括图纸设计说明、施工平面图、设计变更指令、洽商记录等，充分了解设计意图，了解各项设计参数、系统全貌及空调设备的性能与使用方法，特别要注意调节装置及检测仪表所在位置及自控原理，有必要的话，要安排技术负责人向调试人员培训各个系统及各种设备、装置的使用和注意事项。2、检查系统(1)阀门开启及关闭正常，无卡涩现象，排气阀正常工作，管道配件无松动泄露；重要部位如总阀门、设备等安装位置应标识清楚。(2)根据描绘出的系统图对照原图纸，细心认真检查系统的完整性，发现问题作好记录，影响调试的问题要马上安排人员解决。(3)要全部拆除系统临时固定物如试压时隔离设备的盲板、软接头和伸缩节上的临...
