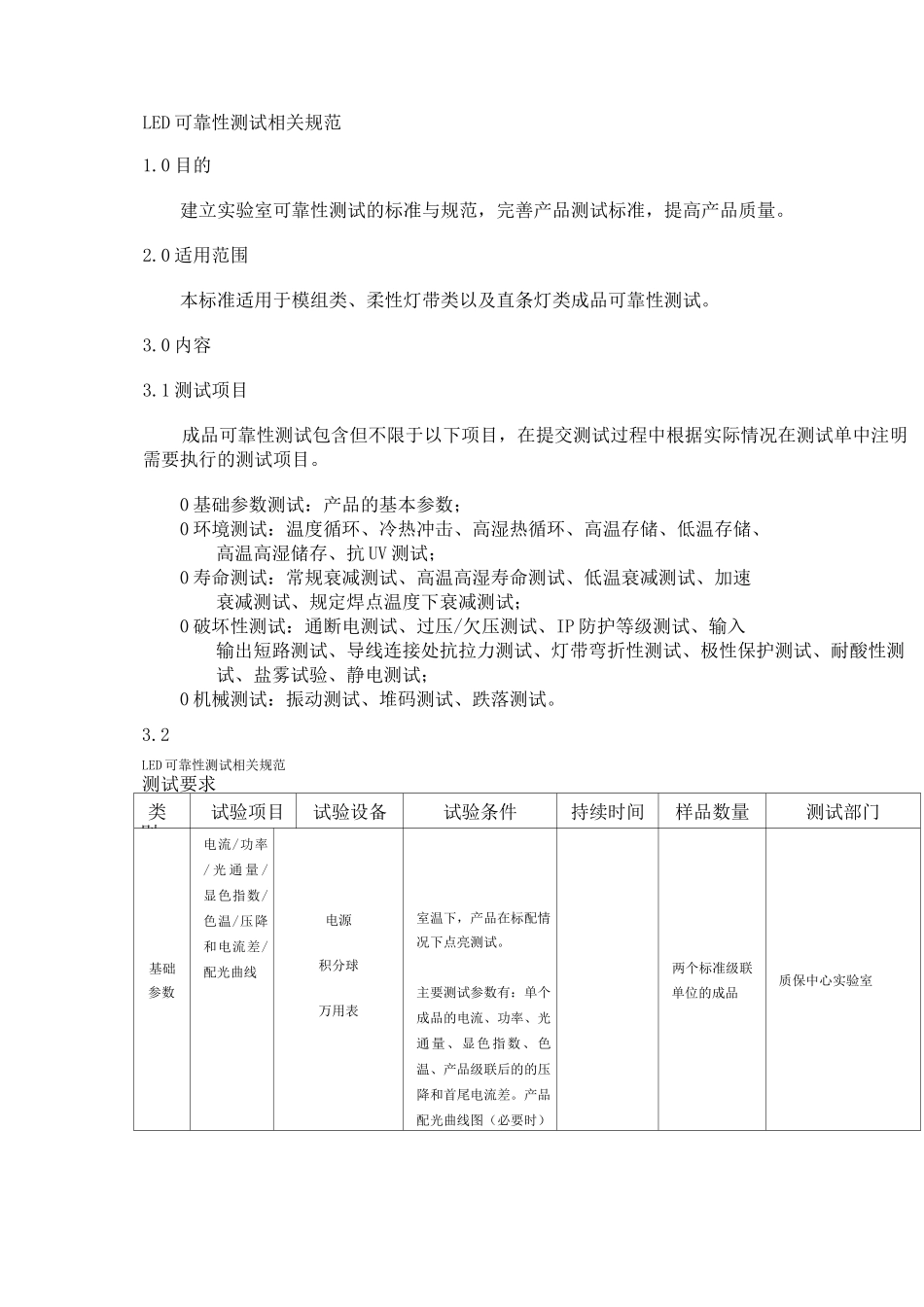

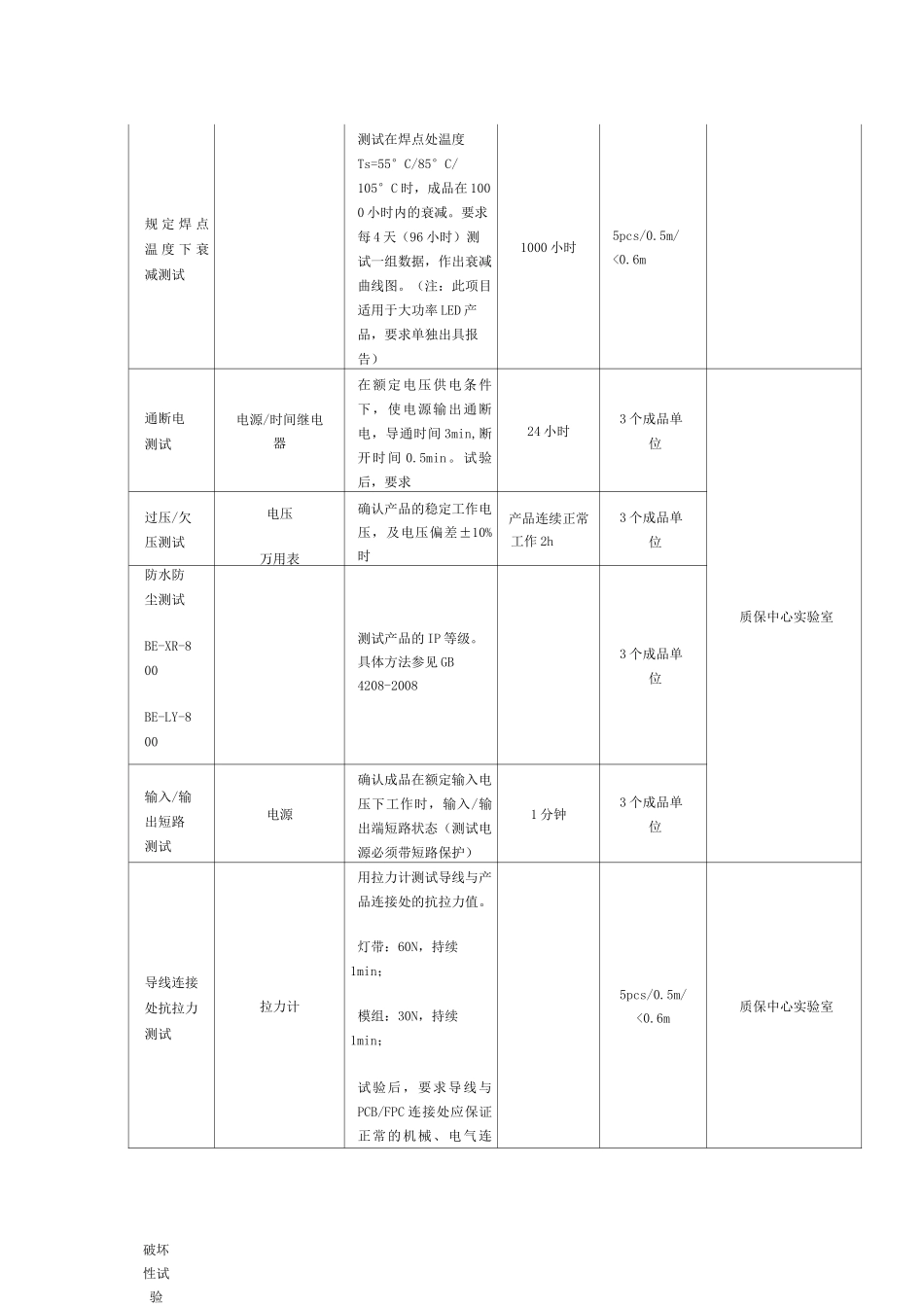

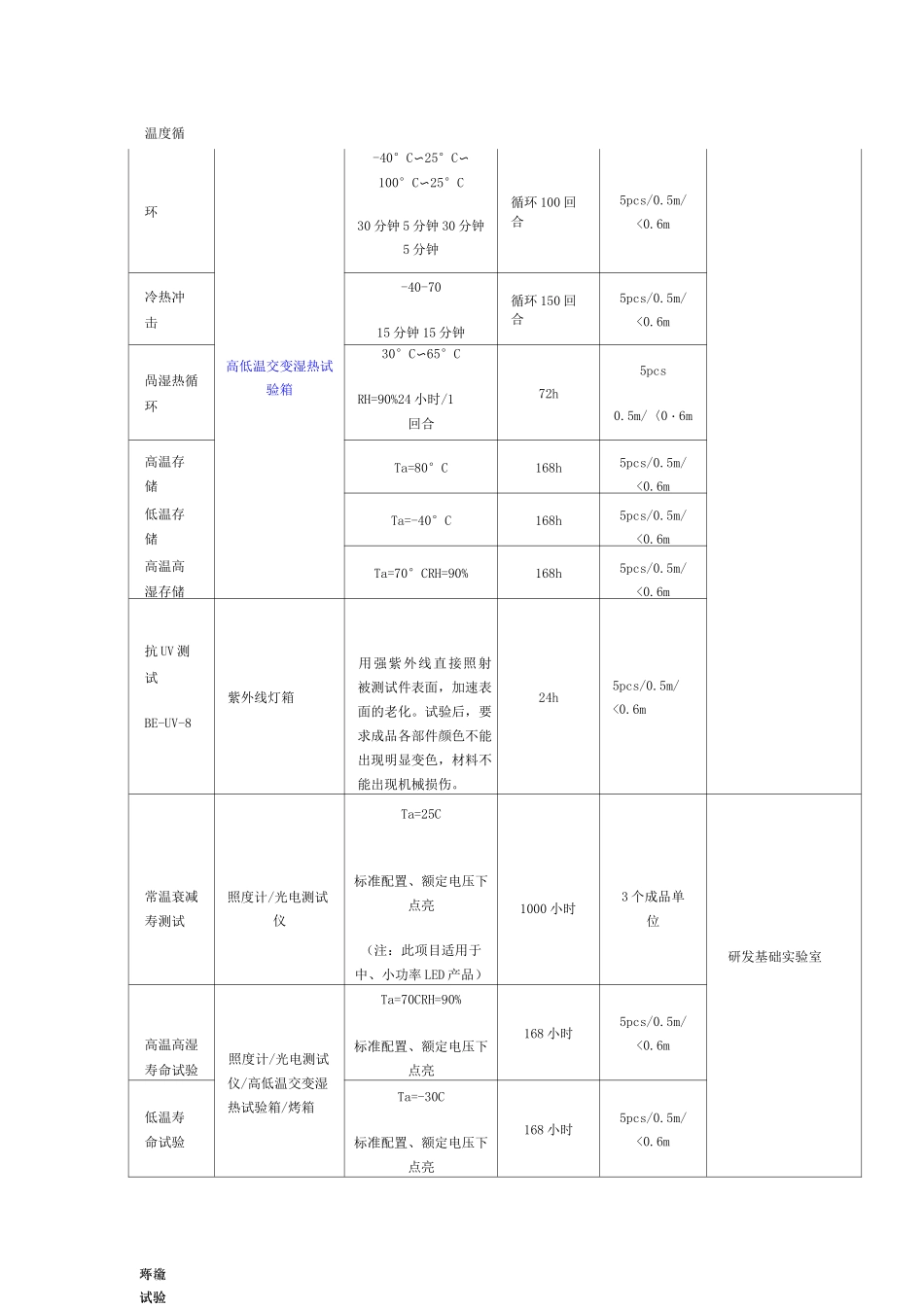

LED可靠性测试相关规范1.0目的建立实验室可靠性测试的标准与规范，完善产品测试标准，提高产品质量。2.0适用范围本标准适用于模组类、柔性灯带类以及直条灯类成品可靠性测试。3.0内容3.1测试项目成品可靠性测试包含但不限于以下项目，在提交测试过程中根据实际情况在测试单中注明需要执行的测试项目。0基础参数测试：产品的基本参数；0环境测试：温度循环、冷热冲击、高湿热循环、高温存储、低温存储、高温高湿储存、抗UV测试；0寿命测试：常规衰减测试、高温高湿寿命测试、低温衰减测试、加速衰减测试、规定焊点温度下衰减测试；0破坏性测试：通断电测试、过压/欠压测试、IP防护等级测试、输入输出短路测试、导线连接处抗拉力测试、灯带弯折性测试、极性保护测试、耐酸性测试、盐雾试验、静电测试；0机械测试：振动测试、堆码测试、跌落测试。3.2LED可靠性测试相关规范测试要求类别试验项目试验设备试验条件持续时间样品数量测试部门基础参数电流/功率/光通量/显色指数/色温/压降和电流差/配光曲线电源积分球万用表室温下，产品在标配情况下点亮测试。主要测试参数有：单个成品的电流、功率、光通量、显色指数、色温、产品级联后的的压降和首尾电流差。产品配光曲线图（必要时）两个标准级联单位的成品质保中心实验室温度循环-40°C〜25°C〜100°C〜25°C30分钟5分钟30分钟5分钟循环100回合5pcs/0.5m/<0.6m冷热冲击-40-7015分钟15分钟循环150回合5pcs/0.5m/<0.6m咼湿热循环高低温交变湿热试验箱30°C〜65°CRH=90%24小时/1回合72h5pcs0.5m/〈0・6m高温存储Ta=80°C168h5pcs/0.5m/<0.6m低温存储Ta=-40°C168h5pcs/0.5m/<0.6m高温高湿存储Ta=70°CRH=90%168h5pcs/0.5m/<0.6m抗UV测试BE-UV-8紫外线灯箱用强紫外线直接照射被测试件表面，加速表面的老化。试验后，要求成品各部件颜色不能出现明显变色，材料不能出现机械损伤。24h5pcs/0.5m/<0.6mTa=25C常温衰减寿测试照度计/光电测试仪标准配置、额定电压下点亮（注：此项目适用于中、小功率LED产品）1000小时3个成品单位研发基础实验室高温高湿寿命试验照度计/光电测试仪/高低温交变湿热试验箱/烤箱Ta=70CRH=90%标准配置、额定电压下点亮168小时5pcs/0.5m/<0.6m低温寿命试验Ta=-30C标准配置、额定电压下点亮168小时5pcs/0.5m/<0.6m环境试验寿命试验规定焊点温度下衰减测试测试在焊点处温度Ts=55°C/85°C/105°C时，成品在1000小时内的衰减。要求每4天（96小时）测试一组数据，作出衰减曲线图。（注：此项目适用于大功率LED产品，要求单独出具报告）1000小时5pcs/0.5m/<0.6m通断电测试电源/时间继电器在额定电压供电条件下，使电源输出通断电，导通时间3min,断开时间0.5min。试验后，要求24小时3个成品单位质保中心实验室过压/欠压测试电压万用表确认产品的稳定工作电压，及电压偏差±10%时产品连续正常工作2h3个成品单位防水防尘测试BE-XR-800BE-LY-800测试产品的IP等级。具体方法参见GB4208-20083个成品单位输入/输出短路测试电源确认成品在额定输入电压下工作时，输入/输出端短路状态（测试电源必须带短路保护）1分钟3个成品单位导线连接处抗拉力测试拉力计用拉力计测试导线与产品连接处的抗拉力值。灯带：60N，持续1min；模组：30N，持续1min；试验后，要求导线与PCB/FPC连接处应保证正常的机械、电气连接；5pcs/0.5m/<0.6m质保中心实验室破坏性试验弯折性试验工装治具将产品缠绕直径为2cm的治具上，点亮，观察表面胶体有无断裂、翘起等现象。（本项目针对灌胶类柔性灯带产品。）168h3个成品单位极性保护测试电源输入端正负极接反或接入交流。3-5次3个成品单位耐酸性试验14*14*8cm密封测试盒将成品样板放入密闭试验盒内，打成品四周打上玻璃胶。1分钟内密封好盒子。在室温条件下存放24小时24小时5pcs/0.5m/<0.6m盐雾试验BE-CS系列盐雾试验箱氯化钠浓度为：5±0.1%（质量百分比）48小时5pcs/0.5m/<0.6m静电放电试验静电放电发生器4000-6000V正负极性方向各3次3个成品单位成品粘贴性测试拉力计将成品粘贴在样品上，用拉力计从侧面拉模组。记录其最大可承受拉力值。48h—研发基础实验室排灯方案测试在样板字里进行排灯测试，测试出...
