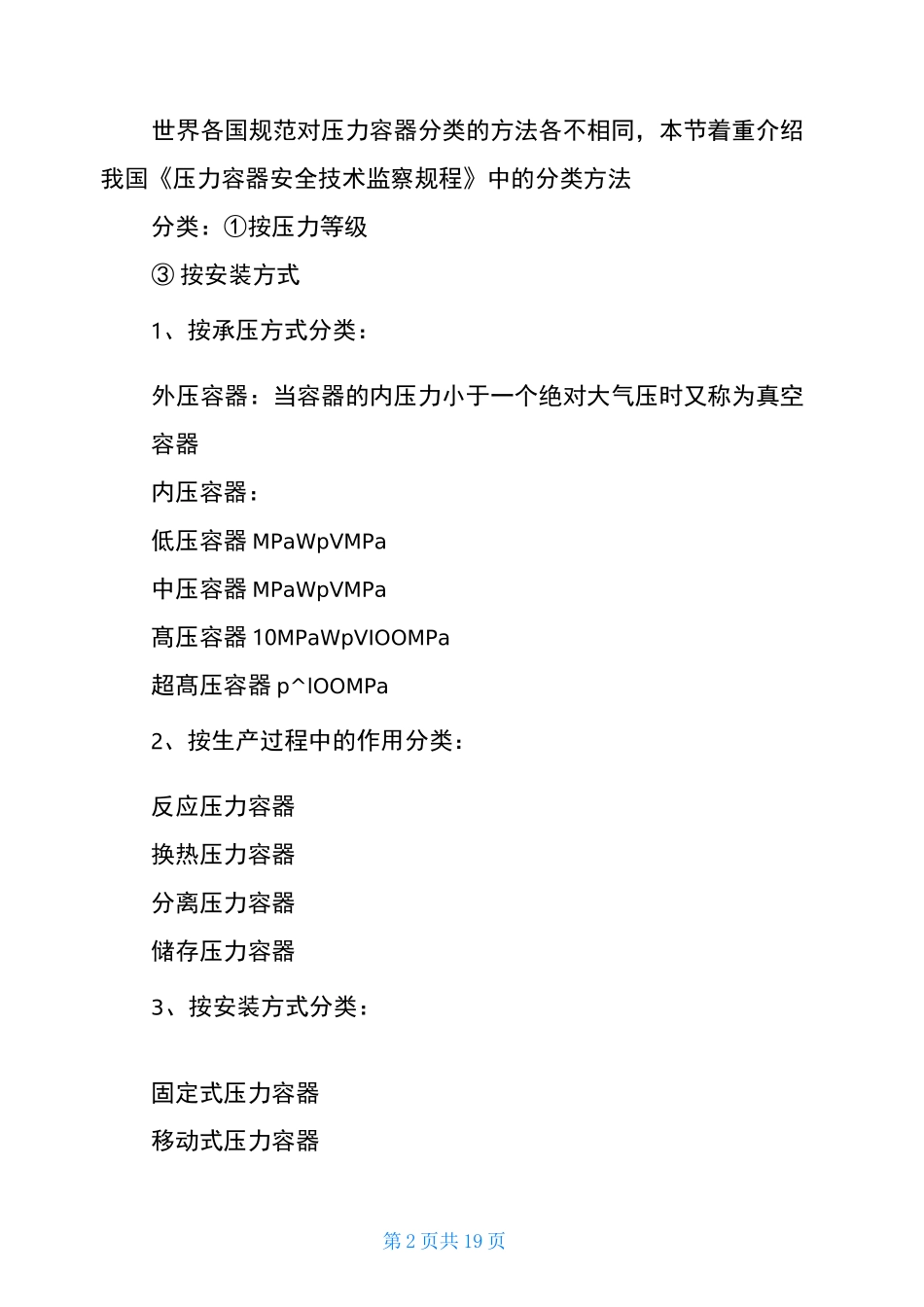

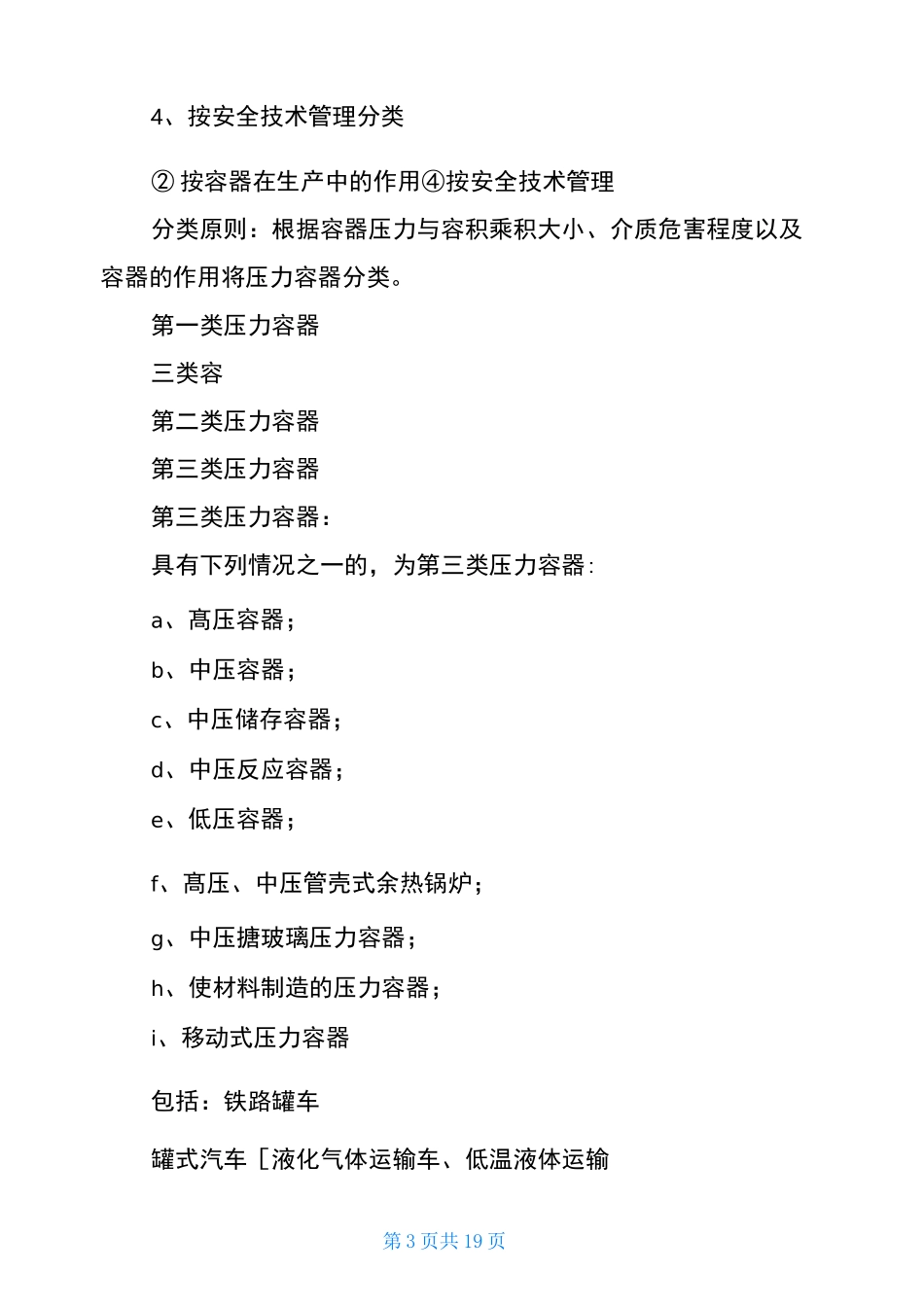

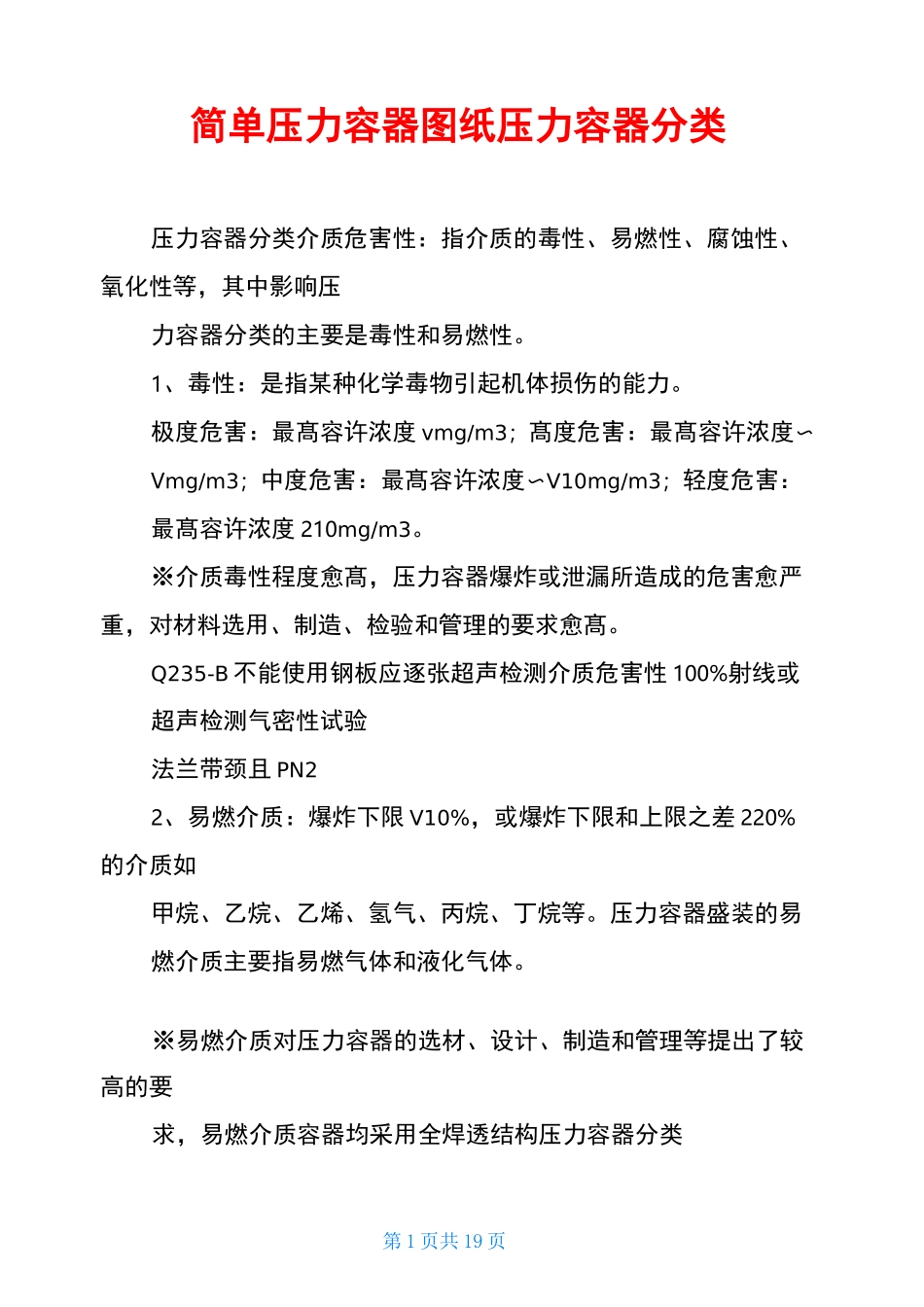

第1页共19页简单压力容器图纸压力容器分类压力容器分类介质危害性：指介质的毒性、易燃性、腐蚀性、氧化性等，其中影响压力容器分类的主要是毒性和易燃性。1、毒性：是指某种化学毒物引起机体损伤的能力。极度危害：最髙容许浓度vmg/m3；髙度危害：最髙容许浓度〜Vmg/m3；中度危害：最髙容许浓度〜V10mg/m3；轻度危害：最髙容许浓度210mg/m3。※介质毒性程度愈髙，压力容器爆炸或泄漏所造成的危害愈严重，对材料选用、制造、检验和管理的要求愈髙。Q235-B不能使用钢板应逐张超声检测介质危害性100%射线或超声检测气密性试验法兰带颈且PN22、易燃介质：爆炸下限V10%，或爆炸下限和上限之差220%的介质如甲烷、乙烷、乙烯、氢气、丙烷、丁烷等。压力容器盛装的易燃介质主要指易燃气体和液化气体。※易燃介质对压力容器的选材、设计、制造和管理等提出了较高的要求，易燃介质容器均采用全焊透结构压力容器分类第2页共19页世界各国规范对压力容器分类的方法各不相同，本节着重介绍我国《压力容器安全技术监察规程》中的分类方法分类：①按压力等级③按安装方式1、按承压方式分类：外压容器：当容器的内压力小于一个绝对大气压时又称为真空容器内压容器：低压容器MPaWpVMPa中压容器MPaWpVMPa髙压容器10MPaWpVIOOMPa超髙压容器p^lOOMPa2、按生产过程中的作用分类：反应压力容器换热压力容器分离压力容器储存压力容器3、按安装方式分类：固定式压力容器移动式压力容器第3页共19页4、按安全技术管理分类②按容器在生产中的作用④按安全技术管理分类原则：根据容器压力与容积乘积大小、介质危害程度以及容器的作用将压力容器分类。第一类压力容器三类容第二类压力容器第三类压力容器第三类压力容器：具有下列情况之一的，为第三类压力容器:a、髙压容器；b、中压容器；c、中压储存容器；d、中压反应容器；e、低压容器；f、髙压、中压管壳式余热锅炉；g、中压搪玻璃压力容器；h、使材料制造的压力容器；i、移动式压力容器包括：铁路罐车罐式汽车［液化气体运输车、低温液体运输第4页共19页车、永久气体运输车］和罐式集装箱j、球形储罐k、低温液体储存容器第二类压力容器：具有下列情况之一的，为第二类压力容器。a、中压容器；b、低压容器；c、低压反应容器和低压储存容器d、低压管壳式余热锅炉；e、低压搪玻璃压力容器。第一类压力容器：除上述规定以外的低压容器为第一类压力容器。由于各国的经济政策、技术政策、工业基础和管理体系的差异，压力容器的分类方法也互不相同。采用国际标准或国外先进标准设计压力容器时，应采用相应的分类方法。前言氢气是一种重要的工业用品，它广泛用于石油、化工、建材、冶金、电子、医药、电力、轻工、气象、交通等工业部门和服务部门，由于使用要求的不同，这些部门对氢气的纯度、对所含杂质的种类和含量也有着不同的要求。近年来随着中国改革开放的进程，随着大量高精产品的投产，对高纯氢气的需求量正在逐渐扩大。第5页共19页烃类水蒸气转化制氢气是目前世界上应用最普遍的制氢方法，是由巴登苯胺公司发明并加以利用，英国ICI公司首先实现工业化。这种制氢方法工作压力为,原料适用范围为天然气至干点小于°C的石脑油。近年来，由于转化制氢炉型的不断改进。转化气提纯工艺的不断更新，烃类水蒸气转化制氢工艺成为目前生产氢气最经济可靠的途径。甲醇蒸气转化制氢技术表现出很好的技术经济指标，受到许多国家的重视。它具有以下的特点：1、与大规模天然气、轻油蒸气转化制氢或水煤气制氢比较，投资省，能耗低。2、与电解水制氢相比，单位氢气成本较低。3、所用原料甲醇易得，运输储存方便。而且由于所用的原料甲醇纯度高，不需要在净化处理，反应条件温和，流程简单，故易于操作。4、可以做成组装式或可移动式的装置，操作方便，搬运灵活。摘要本次课程设计是设计生产能力为700m3/h甲醇制氢生产装置。在设计中要经过工艺设计计算，典型设备的工艺计算和结构设计，管道设计，单参数单回路的自动控制设计，机器选型和技术经济评价等各个环节的基本训练。在设计过程中综合应用所学的多种专业知识和专业基础知识，第6页共19页同时获得一次工程设计时间的实际...
